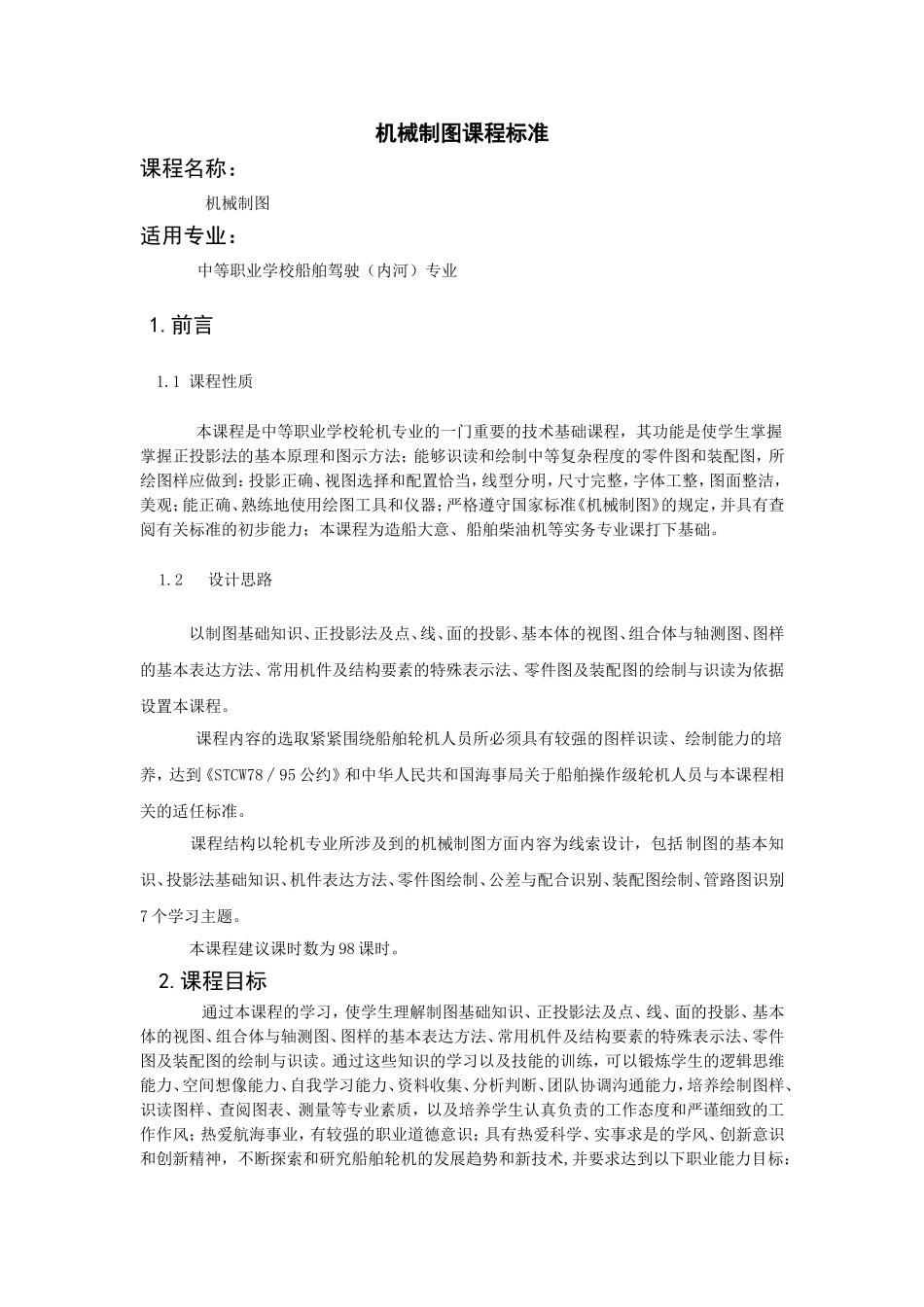

机械制图课程标准课程名称：机械制图适用专业：中等职业学校船舶驾驶（内河）专业1.前言1.1课程性质本课程是中等职业学校轮机专业的一门重要的技术基础课程，其功能是使学生掌握掌握正投影法的基本原理和图示方法；能够识读和绘制中等复杂程度的零件图和装配图，所绘图样应做到：投影正确、视图选择和配置恰当，线型分明，尺寸完整，字体工整，图面整洁，美观；能正确、熟练地使用绘图工具和仪器；严格遵守国家标准《机械制图》的规定，并具有查阅有关标准的初步能力；本课程为造船大意、船舶柴油机等实务专业课打下基础。1.2设计思路以制图基础知识、正投影法及点、线、面的投影、基本体的视图、组合体与轴测图、图样的基本表达方法、常用机件及结构要素的特殊表示法、零件图及装配图的绘制与识读为依据设置本课程。课程内容的选取紧紧围绕船舶轮机人员所必须具有较强的图样识读、绘制能力的培养，达到《STCW78∕95公约》和中华人民共和国海事局关于船舶操作级轮机人员与本课程相关的适任标准。课程结构以轮机专业所涉及到的机械制图方面内容为线索设计，包括制图的基本知识、投影法基础知识、机件表达方法、零件图绘制、公差与配合识别、装配图绘制、管路图识别7个学习主题。本课程建议课时数为98课时。2.课程目标通过本课程的学习，使学生理解制图基础知识、正投影法及点、线、面的投影、基本体的视图、组合体与轴测图、图样的基本表达方法、常用机件及结构要素的特殊表示法、零件图及装配图的绘制与识读。通过这些知识的学习以及技能的训练，可以锻炼学生的逻辑思维能力、空间想像能力、自我学习能力、资料收集、分析判断、团队协调沟通能力，培养绘制图样、识读图样、查阅图表、测量等专业素质，以及培养学生认真负责的工作态度和严谨细致的工作作风；热爱航海事业，有较强的职业道德意识；具有热爱科学、实事求是的学风、创新意识和创新精神，不断探索和研究船舶轮机的发展趋势和新技术,并要求达到以下职业能力目标：能掌握正投影法的基本理论及其应用。能够绘制和识读中等复杂程度的零件图和装配图。所绘图样应做到：投影正确，视图选择和配置恰当；尺寸完整、清晰；字体工整；线型标准；图面整洁、美观。符合国家标准《机械制图》的规定。能够正确、熟练地使用常用工具和仪器。能熟练地掌握运用各种作图手段来构思、分析和表达机械问题的能力培养认真负责的绘图工作态度和一丝不苟的工作作风3.课程内容与要求学习主题学习内容与要求建议学时1.制图的基本知识1、绘图的基本方法掌握绘图的基本方法。掌握图纸幅面及格式。熟悉制图国家标准的基本规定。说出图副、图线、比例等基本概念。掌握字体的规格和写法。2、绘图工具的使用方法熟悉常用绘图工具和仪器的使用方法。熟悉绘图用品的使用方法。掌握绘图方法：铅笔图（底稿及描粗加深）。掌握各种线型的规格和主要用途及其画法。3、尺寸标注熟悉尺寸标注的基本规定。熟悉尺寸标注的基本方法。掌握尺寸界线标注方法。掌握尺寸线及其终端形式。掌握尺寸数字注写的规定。掌握线性尺寸的注法。掌握圆及圆弧尺寸的注法。掌握角度尺寸的注法。4、几何作图的基本原理概述几何作图的基本原理。熟悉常用几何图形画法。归纳绘图的方法和步骤。245、基本平面图形的画法熟悉常见平面图形的画法。掌握等分直线段画法。掌握等分圆周和作多边形画法。掌握斜度与锥度画法。掌握圆弧连接画法。掌握平面曲线画法。掌握平面图形的分析和画法。说出平面图形画法的基本要求。2.投影法基础知识1、投影法的基本知识掌握投影法的基本知识。简述中心投影法和平行投影法的概念及用途。概述多面正投影法的用途。2、点、线、面投影知识熟悉点在三投影面体系中的投影。掌握点的投影和该点直角坐标的关系。了解点在三投影面体系中的投影规律。说出特殊位置点的投影。掌握两点的相对位置及重影点的可见性的判断。熟悉直线在三投影面体系中的投影。掌握各种位置直线及其投影特性。熟悉平面在三投影面体系中的投影。说出平面的各种表示方法（用几何元素表示平面...
