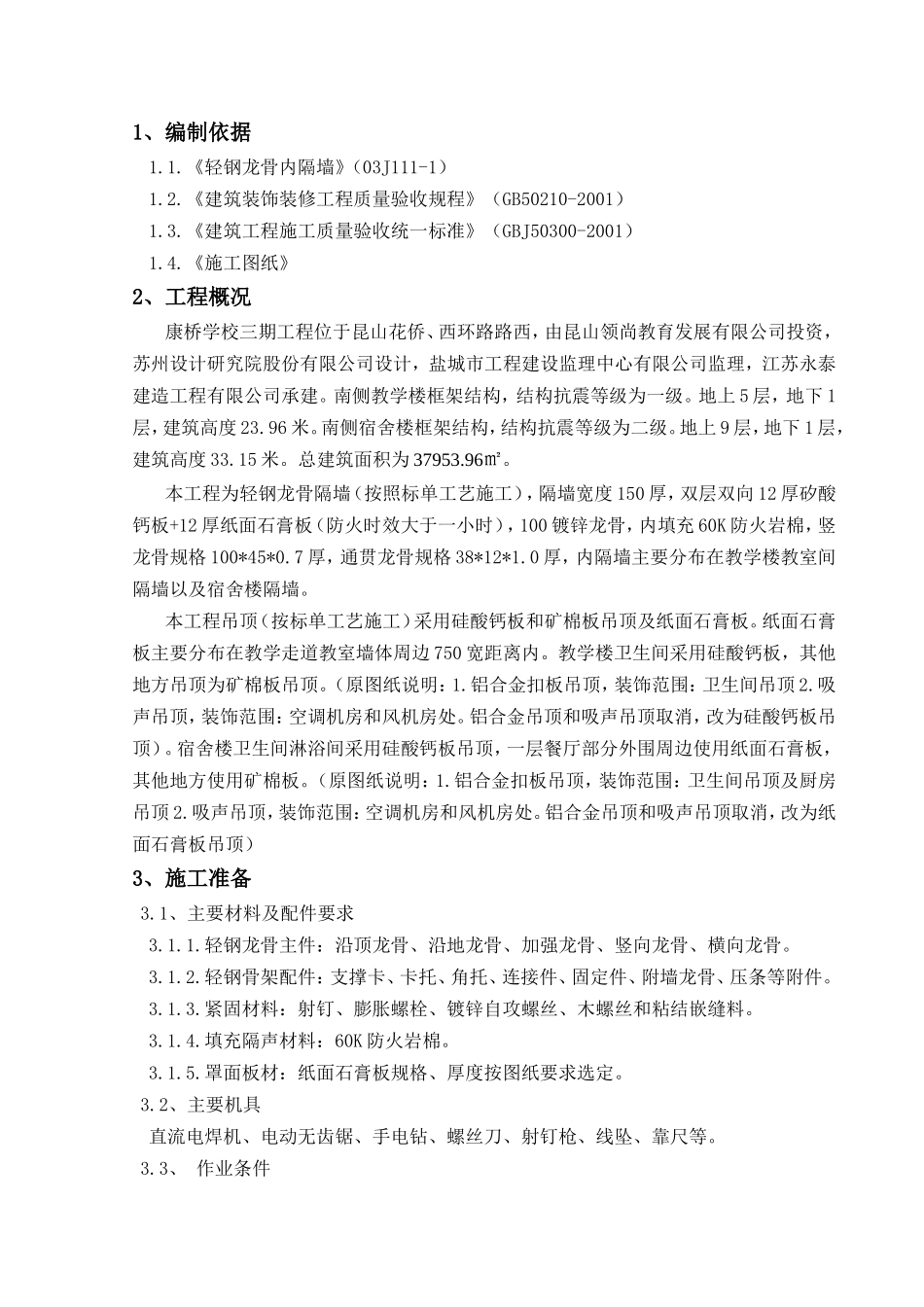

1、编制依据1.1.《轻钢龙骨内隔墙》（03J111-1）1.2.《建筑装饰装修工程质量验收规程》（GB50210-2001）1.3.《建筑工程施工质量验收统一标准》（GBJ50300-2001）1.4.《施工图纸》2、工程概况康桥学校三期工程位于昆山花侨、西环路路西，由昆山领尚教育发展有限公司投资，苏州设计研究院股份有限公司设计，盐城市工程建设监理中心有限公司监理，江苏永泰建造工程有限公司承建。南侧教学楼框架结构，结构抗震等级为一级。地上5层，地下1层，建筑高度23.96米。南侧宿舍楼框架结构，结构抗震等级为二级。地上9层，地下1层，建筑高度33.15米。总建筑面积为37953.96㎡。本工程为轻钢龙骨隔墙（按照标单工艺施工），隔墙宽度150厚，双层双向12厚矽酸钙板+12厚纸面石膏板（防火时效大于一小时），100镀锌龙骨，内填充60K防火岩棉，竖龙骨规格100*45*0.7厚，通贯龙骨规格38*12*1.0厚，内隔墙主要分布在教学楼教室间隔墙以及宿舍楼隔墙。本工程吊顶（按标单工艺施工）采用硅酸钙板和矿棉板吊顶及纸面石膏板。纸面石膏板主要分布在教学走道教室墙体周边750宽距离内。教学楼卫生间采用硅酸钙板，其他地方吊顶为矿棉板吊顶。（原图纸说明：1.铝合金扣板吊顶，装饰范围：卫生间吊顶2.吸声吊顶，装饰范围：空调机房和风机房处。铝合金吊顶和吸声吊顶取消，改为硅酸钙板吊顶）。宿舍楼卫生间淋浴间采用硅酸钙板吊顶，一层餐厅部分外围周边使用纸面石膏板，其他地方使用矿棉板。（原图纸说明：1.铝合金扣板吊顶，装饰范围：卫生间吊顶及厨房吊顶2.吸声吊顶，装饰范围：空调机房和风机房处。铝合金吊顶和吸声吊顶取消，改为纸面石膏板吊顶）3、施工准备3.1、主要材料及配件要求3.1.1.轻钢龙骨主件：沿顶龙骨、沿地龙骨、加强龙骨、竖向龙骨、横向龙骨。3.1.2.轻钢骨架配件：支撑卡、卡托、角托、连接件、固定件、附墙龙骨、压条等附件。3.1.3.紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝、木螺丝和粘结嵌缝料。3.1.4.填充隔声材料：60K防火岩棉。3.1.5.罩面板材：纸面石膏板规格、厚度按图纸要求选定。3.2、主要机具直流电焊机、电动无齿锯、手电钻、螺丝刀、射钉枪、线坠、靠尺等。3.3、作业条件3.3.1.轻钢骨架、石膏板隔墙施工前应先完成基本的验收工作。3.3.2.根据设计施工图和材料计划，查实隔墙的全部材料，使其配套齐备。3.3.3.所有的材料，必须有材料检测报告、合格证。4、施工工艺4.1.工艺流程地面清理及找平完成——墙体定位——安装沿顶龙骨和沿地龙骨——安装边框龙骨——竖向龙骨位置分档——安装竖向龙骨——方管加固——安装门框龙骨——安装横向贯通龙骨——检查龙骨安装——安装一侧石膏板――机电铺管及附墙设备检查——填塞防火岩棉——安装另一侧石膏板——接缝及护角处理——质量验收图4.1.轻钢龙骨石膏板隔墙大样4.2.施工工艺4.2.1.墙体定位根据设计施工图，在地面及墙顶上，放出隔墙边线和沿顶、沿地龙骨位置线、门洞口线墙顶弹线时要用吊锤自地面上吊线。4.2.2.安装沿顶龙骨和沿地龙骨按已放好的隔墙位置线，安装沿顶龙骨和沿地龙骨，沿顶龙骨和沿地龙骨要求用高边横龙骨，将龙骨用射钉固定于主体上，射钉起始位置距龙骨端50mm，射钉钉距300mm，成Z字型布置。4.2.3.固定边框龙骨沿弹线位置固定边框龙骨，射钉起始位置距龙骨端50mm，射钉钉距300mm，成Z字型布置。4.2.4.竖向龙骨位置分档4.2.4.1.竖龙骨间距为400mm。根据隔墙放线门洞口位置，在安装沿顶和沿地龙骨后，对墙体按竖向龙骨间距进行分档。4.2.4.2.分档时自墙的一端开始布置。门窗等位置设计，不得改变内隔墙竖龙骨定位尺寸，应设附加龙骨进行调整。4.2.4.3.分档不足模数时，竖龙骨位置随面板位置进行局部调整。4.2.5.安装竖向龙骨4.2.5.1.按分档位置安装竖龙骨，竖龙骨上下两端插入沿顶龙骨及沿地龙骨，调整垂直及定位准确后，用自攻螺钉固定。4.2.5.2.竖向龙骨依上下高边横龙骨之间距离裁剪（为方便插入横龙骨，竖龙骨长度可较上下横龙骨间距短10mm）。4.2.5.3.竖龙骨安装时，开口方向应保持一致。如需搭接，上下开口也应一致，保证开口在同一水平面上。4.2.5.4.安装后，用吊垂校正竖向龙骨垂直度。4.2.5.5.特别注意：...
