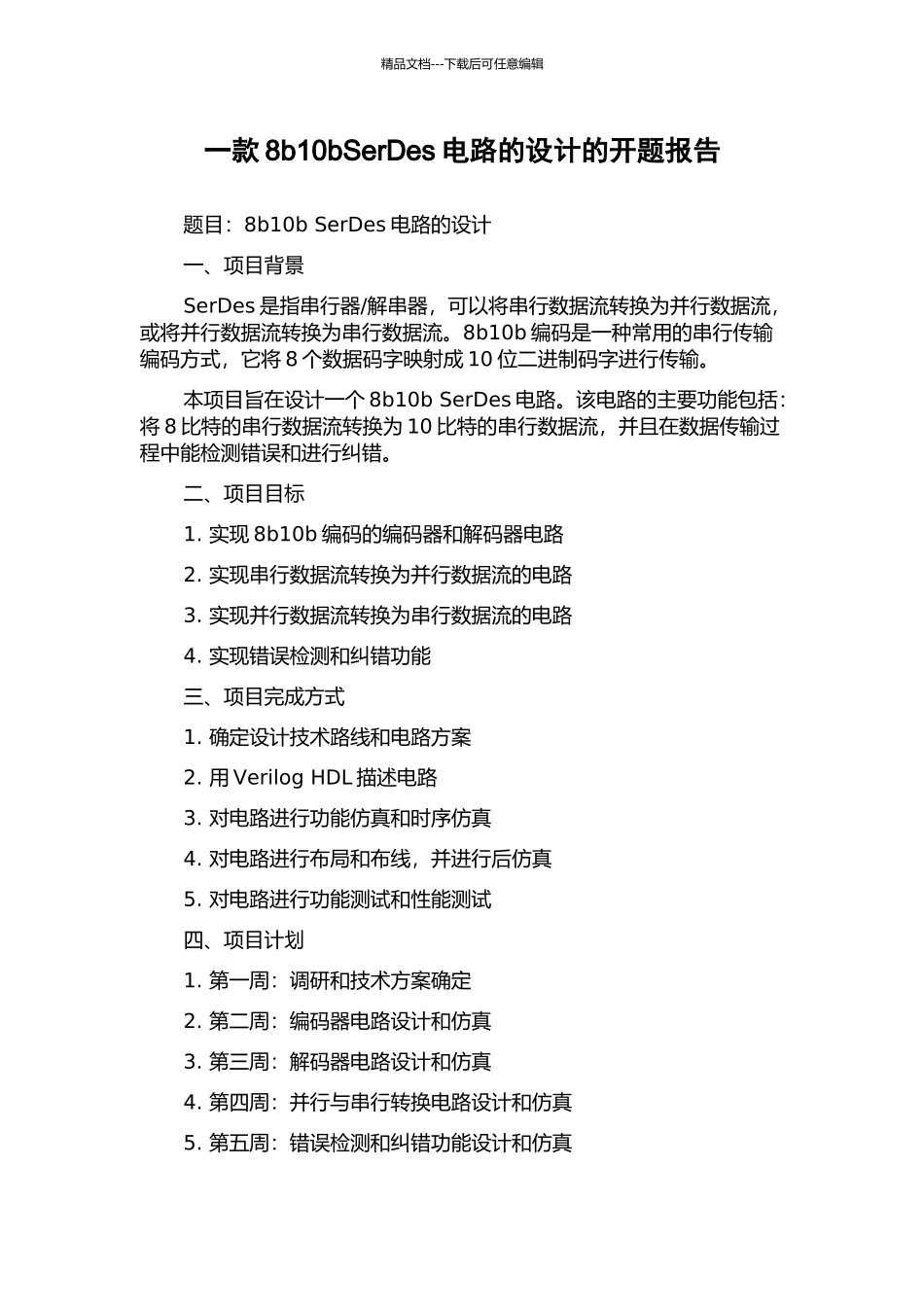

精品文档---下载后可任意编辑一款 8b10bSerDes 电路的设计的开题报告题目：8b10b SerDes 电路的设计一、项目背景SerDes 是指串行器/解串器，可以将串行数据流转换为并行数据流，或将并行数据流转换为串行数据流
8b10b 编码是一种常用的串行传输编码方式，它将 8 个数据码字映射成 10 位二进制码字进行传输
本项目旨在设计一个 8b10b SerDes 电路
该电路的主要功能包括：将 8 比特的串行数据流转换为 10 比特的串行数据流，并且在数据传输过程中能检测错误和进行纠错
二、项目目标1
实现 8b10b 编码的编码器和解码器电路2
实现串行数据流转换为并行数据流的电路3
实现并行数据流转换为串行数据流的电路4
实现错误检测和纠错功能三、项目完成方式1
确定设计技术路线和电路方案2
用 Verilog HDL 描述电路3
对电路进行功能仿真和时序仿真4
对电路进行布局和布线，并进行后仿真5
对电路进行功能测试和性能测试四、项目计划1
第一周：调研和技术方案确定2
第二周：编码器电路设计和仿真3
第三周：解码器电路设计和仿真4
第四周：并行与串行转换电路设计和仿真5

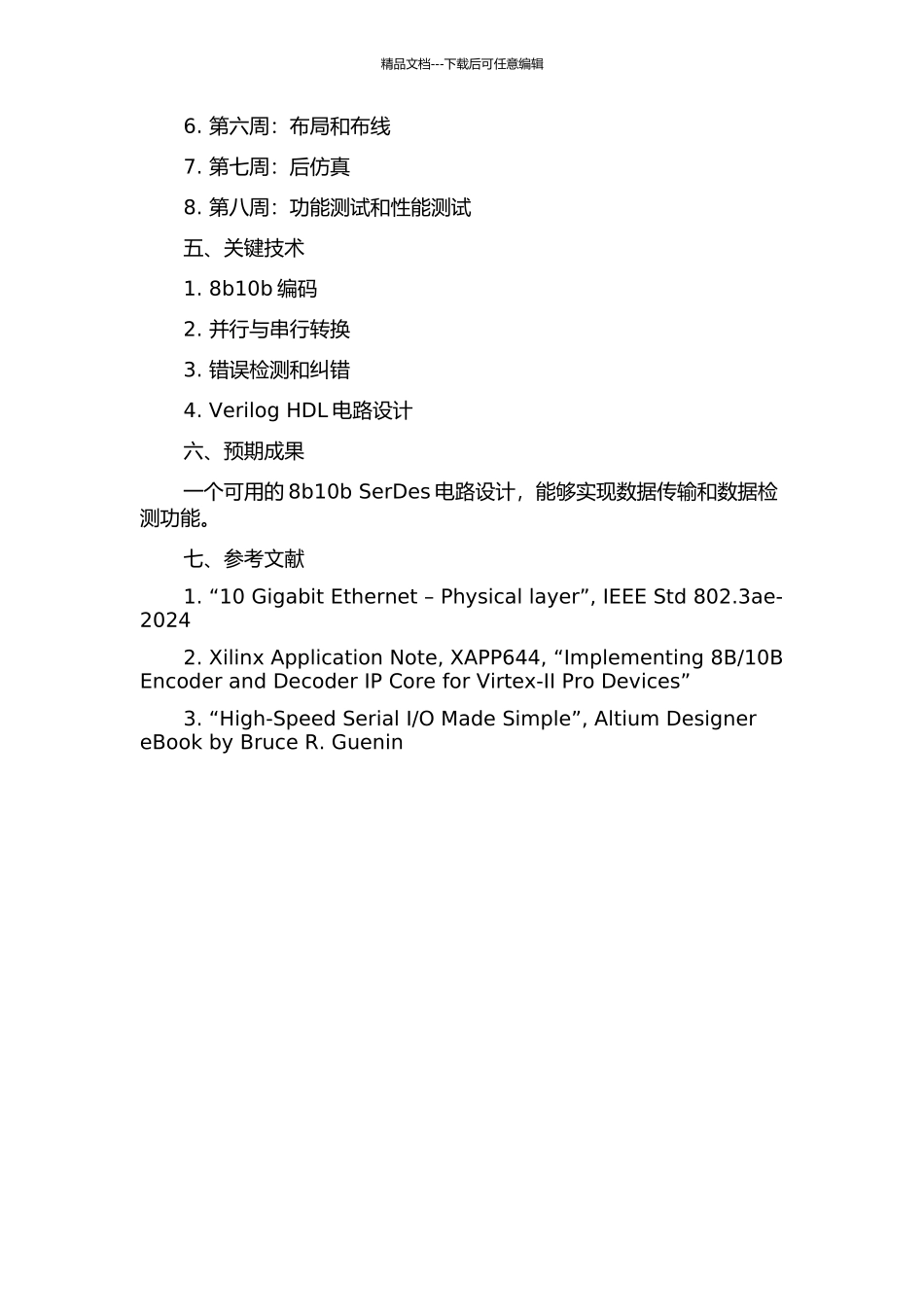

第五周：错误检测和纠错功能设计和仿真精品文档---下载后可任意编辑6
第六周：布局和布线7
第七周：后仿真8
第八周：功能测试和性能测试五、关键技术1
8b10b 编码2
并行与串行转换3
错误检测和纠错4
Verilog HDL 电路设计六、预期成果一个可用的 8b10b SerDes 电路设计，能够实现数据传输和数据检测功能
七、参考文献1
“10 Gigabit Ethernet – Physical layer”, IEEE Std 802
3ae-20242
Xilinx Application Note, XAPP644, “
