一种三维硅霍尔传感器的研制的开题报告

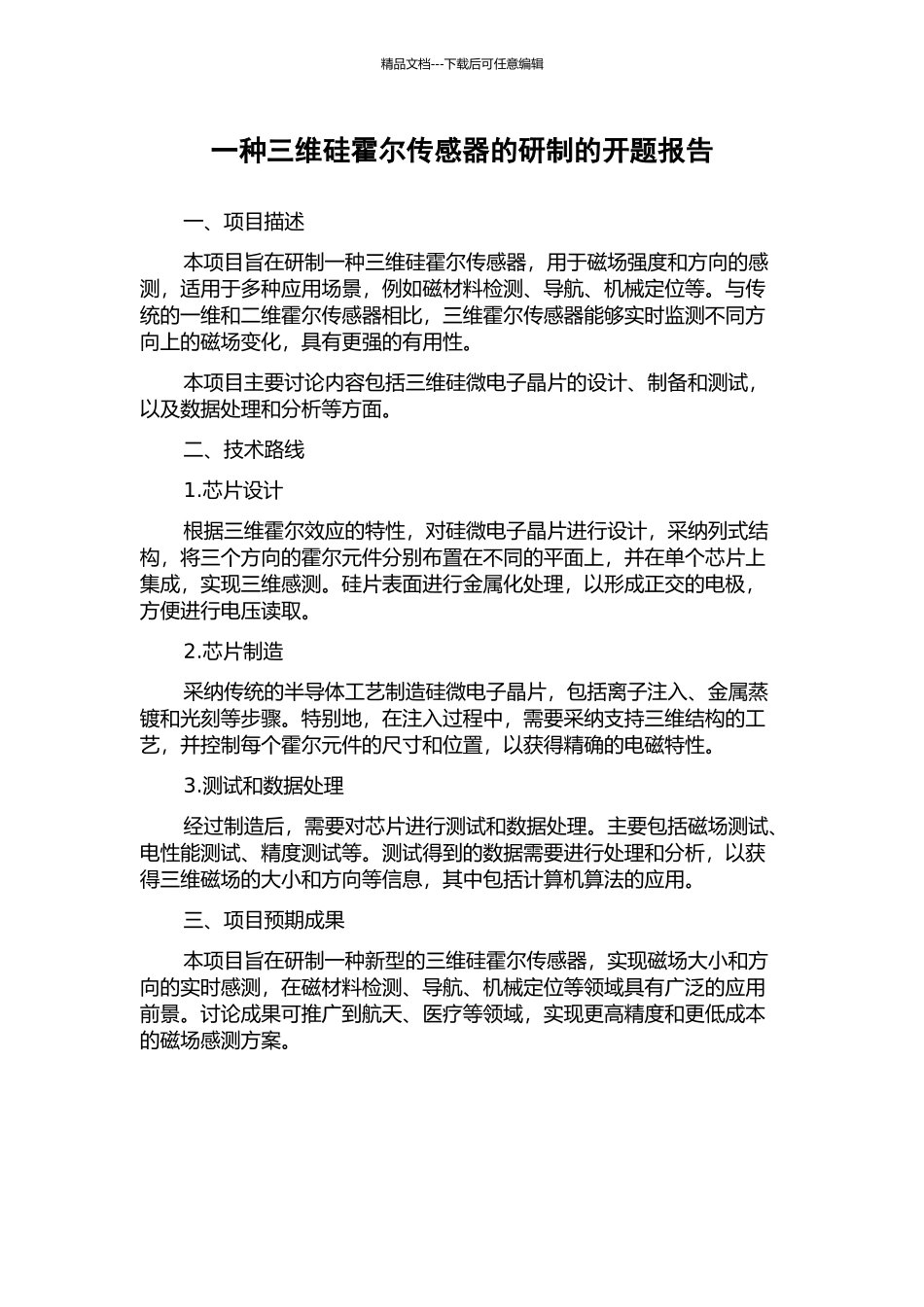

一种三维硅霍尔传感器的研制的开题报告_第1页
1/1
精品文档---下载后可任意编辑一种三维硅霍尔传感器的研制的开题报告一、项目描述本项目旨在研制一种三维硅霍尔传感器,用于磁场强度和方向的感测,适用于多种应用场景,例如磁材料检测、导航、机械定位等。与传统的一维和二维霍尔传感器相比,三维霍尔传感器能够实时监测不同方向上的磁场变化,具有更强的有用性。本项目主要讨论内容包括三维硅微电子晶片的设计、制备和测试,以及数据处理和分析等方面。二、技术路线1.芯片设计根据三维霍尔效应的特性,对硅微电子晶片进行设计,采纳列式结构,将三个方向的霍尔元件分别布置在不同的平面上,并在单个芯片上集成,实现三维感测。硅片表面进行金属化处理,以形成正交的电极,方便进行电压读取。 2.芯片制造采纳传统的半导体工艺制造硅微电子晶片,包括离子注入、金属蒸镀和光刻等步骤。特别地,在注入过程中,需要采纳支持三维结构的工艺,并控制每个霍尔元件的尺寸和位置,以获得精确的电磁特性。3.测试和数据处理经过制造后,需要对芯片进行测试和数据处理。主要包括磁场测试、电性能测试、精度测试等。测试得到的数据需要进行处理和分析,以获得三维磁场的大小和方向等信息,其中包括计算机算法的应用。三、项目预期成果本项目旨在研制一种新型的三维硅霍尔传感器,实现磁场大小和方向的实时感测,在磁材料检测、导航、机械定位等领域具有广泛的应用前景。讨论成果可推广到航天、医疗等领域,实现更高精度和更低成本的磁场感测方案。
