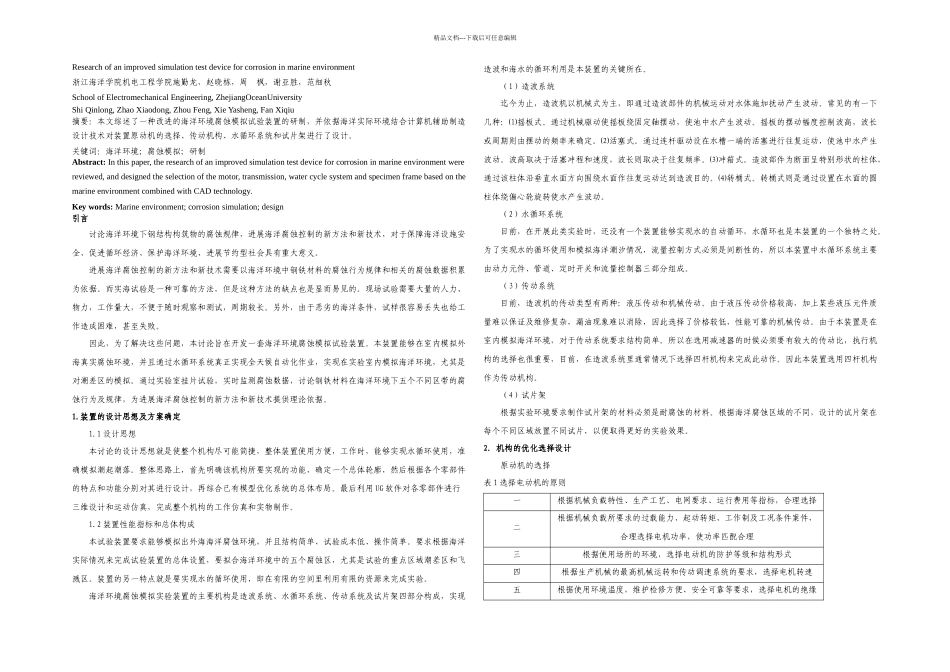

一种改进的海洋环境腐蚀模拟试验装置的研制

精品文档---下载后可任意编辑Research of an improved simulation test device for corrosion in marine environment浙江海洋学院机电工程学院施勤龙，赵晓栋，周 枫，谢亚胜，范细秋School of Electromechanical Engineering, ZhejiangOceanUniversityShi Qinlong, Zhao Xiaodong, Zhou Feng, Xie Yasheng, Fan Xiqiu摘要：本文综述了一种改进的海洋环境腐蚀模拟试验装置的研制，并依据海洋实际环境结合计算机辅助制造设计技术对装置原动机的选择、传动机构、水循环系统和试片架进行了设计。关键词：海洋环境；腐蚀模拟；研制Abstract: In this paper, the research of an improved simulation test device for corrosion in marine environment were reviewed, and designed the selection of the motor, transmission, water cycle system and specimen frame based on the marine environment combined with CAD technology. Key words: Marine environment; corrosion simulation; design引言讨论海洋环境下钢结构构筑物的腐蚀规律，进展海洋腐蚀控制的新方法和新技术，对于保障海洋设施安全、促进循环经济、保护海洋环境、进展节约型社会具有重大意义。进展海洋腐蚀控制的新方法和新技术需要以海洋环境中钢铁材料的腐蚀行为规律和相关的腐蚀数据积累为依据。而实海试验是一种可靠的方法，但是这种方法的缺点也是显而易见的。现场试验需要大量的人力、物力，工作量大，不便于随时观察和测试，周期较长。另外，由于恶劣的海洋条件，试样很容易丢失也给工作造成困难，甚至失败。因此，为了解决这些问题，本讨论旨在开发一套海洋环境腐蚀模拟试验装置。本装置能够在室内模拟外海真实腐蚀环境，并且通过水循环系统真正实现全天候自动化作业，实现在实验室内模拟海洋环境，尤其是对潮差区的模拟。通过实验室挂片试验，实时监测腐蚀数据，讨论钢铁材料在海洋环境下五个不同区带的腐蚀行为及规律，为进展海洋腐蚀控制的新方法和新技术提供理论依据。1.装置的设计思想及方案确定1.1 设计思想本讨论的设计思想就是使整个机构尽可能简捷，整体装置使用方便，工作时，能够实现水循环使用，准确模拟潮起潮落。整体思路上，首先明确该机构所要实现的功能，确定一个总体轮廓，然后根据各个零部件的特点和功能分别对其进行设计，再综合已有模型优化系统的总体布局。最后利用 UG...
