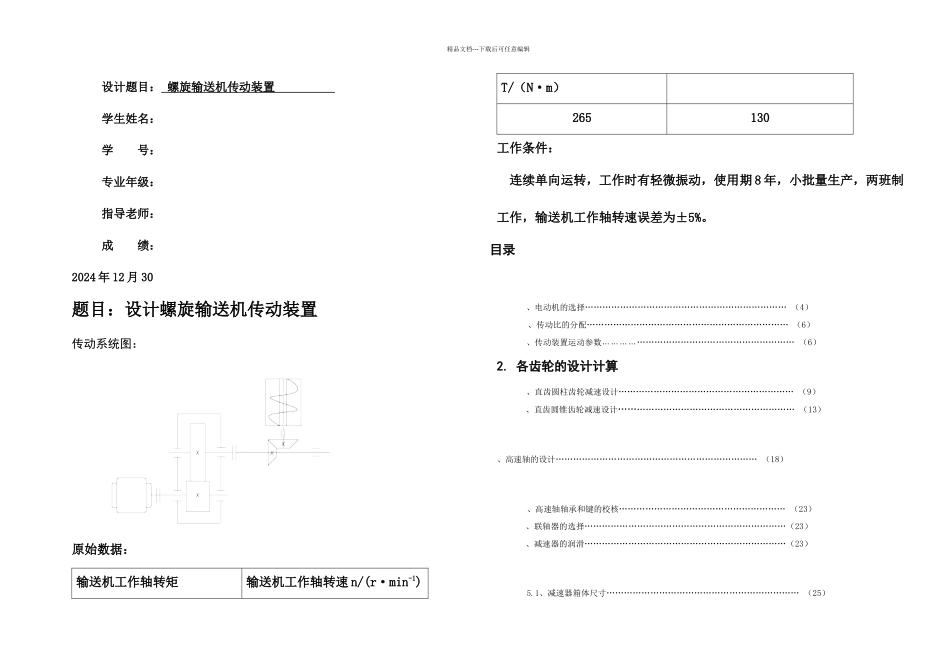

精品文档---下载后可任意编辑设计题目： 螺旋输送机传动装置 学生姓名：学 号：专业年级：指导老师：成 绩：2024 年 12 月 30题目：设计螺旋输送机传动装置传动系统图：原始数据：输送机工作轴转矩输送机工作轴转速 n/(r·min-1)T/（N·m）265130工作条件： 连续单向运转，工作时有轻微振动，使用期 8 年，小批量生产，两班制工作，输送机工作轴转速误差为±5%。目录、电动机的选择…………………………………………………………… （4）、传动比的分配…………………………………………………………… （6）、传动装置运动参数………………………………………………………… （6）2. 各齿轮的设计计算、直齿圆柱齿轮减速设计…………………………………………………… （9）、直齿圆锥齿轮减速设计…………………………………………………… （13）、高速轴的设计…………………………………………………………… （18）、高速轴轴承和键的校核………………………………………………… （23）、联轴器的选择……………………………………………………………（23）、减速器的润滑……………………………………………………………（23）5.1、减速器箱体尺寸………………………………………………………… （25）精品文档---下载后可任意编辑6.附件设计附件设计…………………………………………………………… （26）其他技术说明……………………………………………………………（27）………………………………………………………………………（29）参考文献………………………………………………………………………… （30）设计计算与说明计算结果1. 电动机的选择与运动参数的计算、电动机的选择、确定传送机所需的功率设定传送机本身的功率ηw=0.97Pw=T⋅nw9550ηw=265×1309550×0.97 kW =3.719kW、确定传动总效率η总=η12⋅η2⋅η3⋅η44 其中、、、分别为联轴器、一对锥齿轮、一对圆柱齿轮、球轴承的效率。查表可得：η1=0.995、η2=0.90、η3=0.97、η4=0.98η总=0.992×0.903×0.97×0.984=0.787、电动机的输出功率Pd=Pwη =3.7190.787=4..73kW、选择电动机 单级圆柱斜齿轮的传动比 3−5 锥齿轮 -3 则总动比的范围是 6-15 所以，的电动机的转速范围为 （6-15）×130=780-1950 r/min 选择电动机型号为：Y132S-4 5.5KW 1440r/minY132M2-6 电动机主要技术数据额定功率5.5 kW满载转速1440rmin同步...
