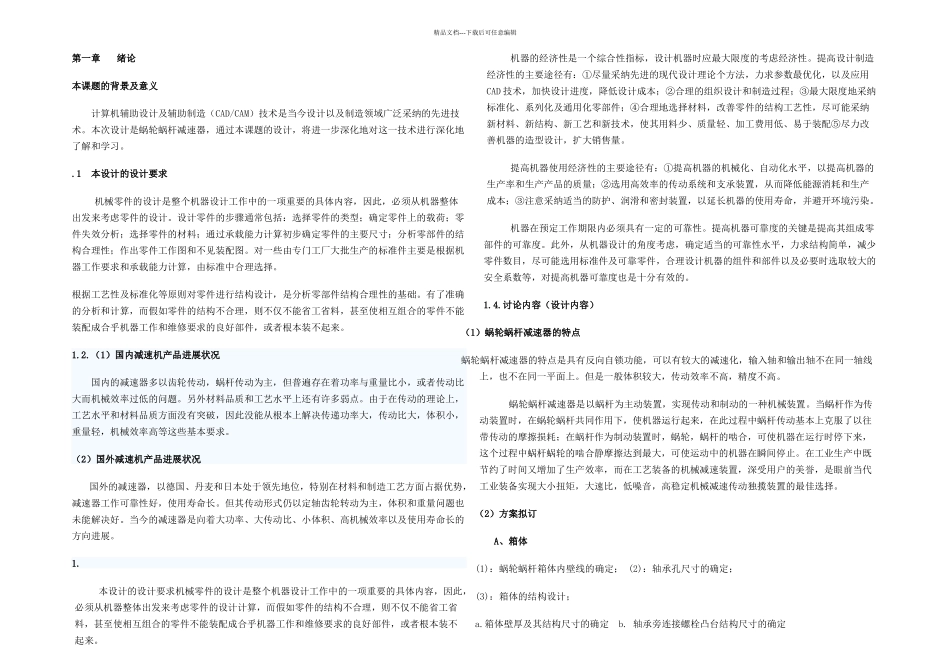

精品文档---下载后可任意编辑第一章绪论本课题的背景及意义计算机辅助设计及辅助制造(CAD/CAM)技术是当今设计以及制造领域广泛采纳的先进技术。本次设计是蜗轮蜗杆减速器,通过本课题的设计,将进一步深化地对这一技术进行深化地了解和学习。.1 本设计的设计要求机械零件的设计是整个机器设计工作中的一项重要的具体内容,因此,必须从机器整体出发来考虑零件的设计。设计零件的步骤通常包括:选择零件的类型;确定零件上的载荷;零件失效分析;选择零件的材料;通过承载能力计算初步确定零件的主要尺寸;分析零部件的结构合理性;作出零件工作图和不见装配图。对一些由专门工厂大批生产的标准件主要是根据机器工作要求和承载能力计算,由标准中合理选择。根据工艺性及标准化等原则对零件进行结构设计,是分析零部件结构合理性的基础。有了准确的分析和计算,而假如零件的结构不合理,则不仅不能省工省料,甚至使相互组合的零件不能装配成合乎机器工作和维修要求的良好部件,或者根本装不起来。1.2.(1)国内减速机产品进展状况国内的减速器多以齿轮传动,蜗杆传动为主,但普遍存在着功率与重量比小,或者传动比大而机械效率过低的问题。另外材料品质和工艺水平上还有许多弱点。由于在传动的理论上,工艺水平和材料品质方面没有突破,因此没能从根本上解决传递功率大,传动比大,体积小,重量轻,机械效率高等这些基本要求。(2)国外减速机产品进展状况国外的减速器,以德国、丹麦和日本处于领先地位,特别在材料和制造工艺方面占据优势,减速器工作可靠性好,使用寿命长。但其传动形式仍以定轴齿轮转动为主,体积和重量问题也未能解决好。当今的减速器是向着大功率、大传动比、小体积、高机械效率以及使用寿命长的方向进展。 1.本设计的设计要求机械零件的设计是整个机器设计工作中的一项重要的具体内容,因此,必须从机器整体出发来考虑零件的设计计算,而假如零件的结构不合理,则不仅不能省工省料,甚至使相互组合的零件不能装配成合乎机器工作和维修要求的良好部件,或者根本装不起来。机器的经济性是一个综合性指标,设计机器时应最大限度的考虑经济性。提高设计制造经济性的主要途径有:①尽量采纳先进的现代设计理论个方法,力求参数最优化,以及应用CAD 技术,加快设计进度,降低设计成本;②合理的组织设计和制造过程;③最大限度地采纳标准化、系列化及通用化零部件;④合理地选择材料,改善零件的结构工艺性,尽可能采纳新材料、...
