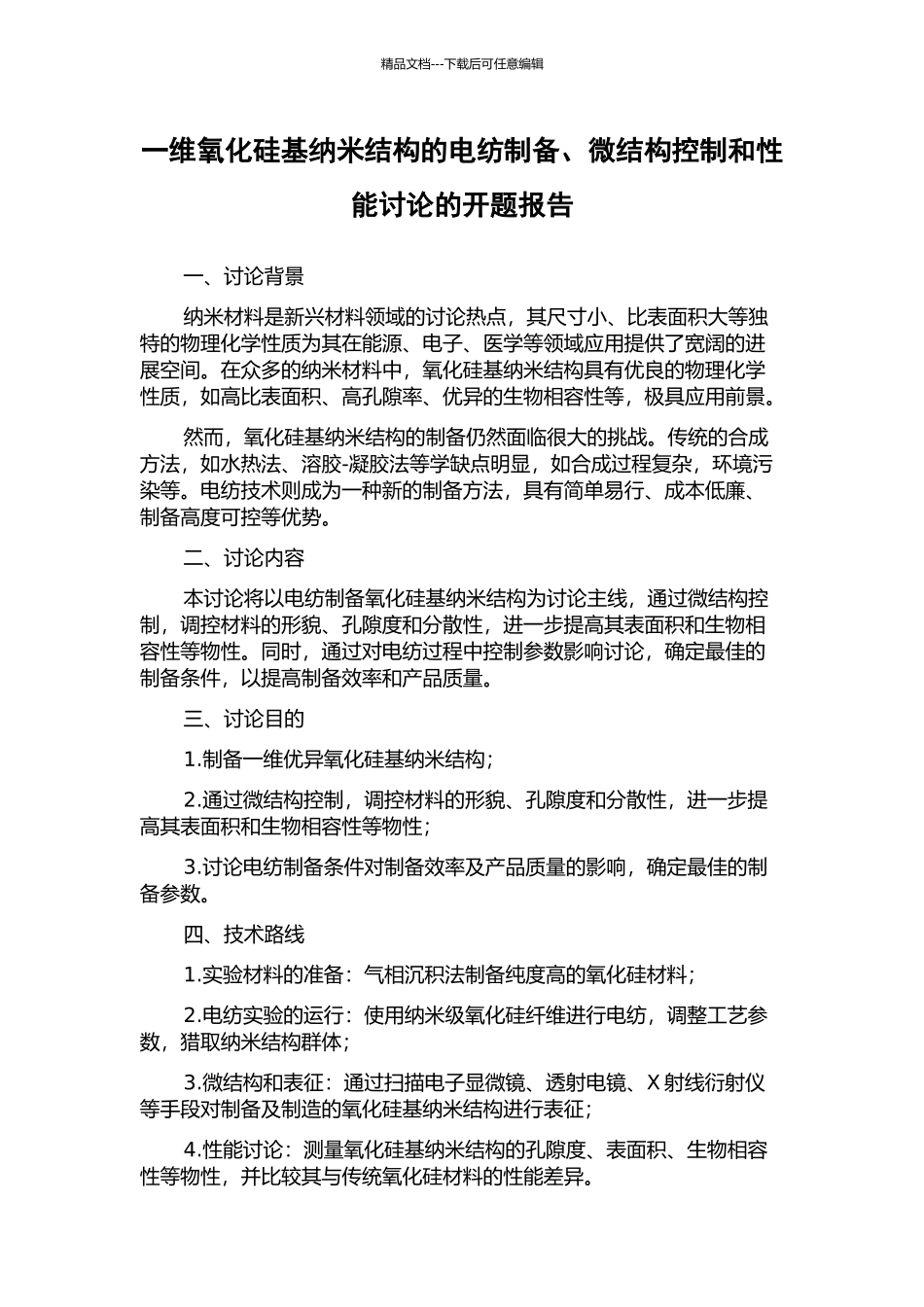

精品文档---下载后可任意编辑一维氧化硅基纳米结构的电纺制备、微结构控制和性能讨论的开题报告一、讨论背景纳米材料是新兴材料领域的讨论热点,其尺寸小、比表面积大等独特的物理化学性质为其在能源、电子、医学等领域应用提供了宽阔的进展空间。在众多的纳米材料中,氧化硅基纳米结构具有优良的物理化学性质,如高比表面积、高孔隙率、优异的生物相容性等,极具应用前景。然而,氧化硅基纳米结构的制备仍然面临很大的挑战。传统的合成方法,如水热法、溶胶-凝胶法等学缺点明显,如合成过程复杂,环境污染等。电纺技术则成为一种新的制备方法,具有简单易行、成本低廉、制备高度可控等优势。二、讨论内容本讨论将以电纺制备氧化硅基纳米结构为讨论主线,通过微结构控制,调控材料的形貌、孔隙度和分散性,进一步提高其表面积和生物相容性等物性。同时,通过对电纺过程中控制参数影响讨论,确定最佳的制备条件,以提高制备效率和产品质量。三、讨论目的1.制备一维优异氧化硅基纳米结构;2.通过微结构控制,调控材料的形貌、孔隙度和分散性,进一步提高其表面积和生物相容性等物性;3.讨论电纺制备条件对制备效率及产品质量的影响,确定最佳的制备参数。四、技术路线1.实验材料的准备:气相沉积法制备纯度高的氧化硅材料;2.电纺实验的运行:使用纳米级氧化硅纤维进行电纺,调整工艺参数,猎取纳米结构群体;3.微结构和表征:通过扫描电子显微镜、透射电镜、X 射线衍射仪等手段对制备及制造的氧化硅基纳米结构进行表征;4.性能讨论:测量氧化硅基纳米结构的孔隙度、表面积、生物相容性等物性,并比较其与传统氧化硅材料的性能差异。精品文档---下载后可任意编辑五、讨论意义本讨论可为氧化硅基纳米结构的电纺制备提供一种简单、低成本、高效率的方法,并为其在能源、电子、医学等领域的应用提供新的途径。此外,本讨论还可为制备其他材料的纳米结构提供参考。六、预期成果在本讨论的支持下,估计将得到以下方面的成果:1.成功制备一维氧化硅基纳米结构;2.通过微结构控制,调节材料形貌、孔隙度和分散性,提高其表面积和生物相容性等物理化学特性;3.讨论电纺制备条件对制备效率和产品质量的影响,确定最佳的制备参数;4.讨论报告及相关论文发表。
