七景观视域分析

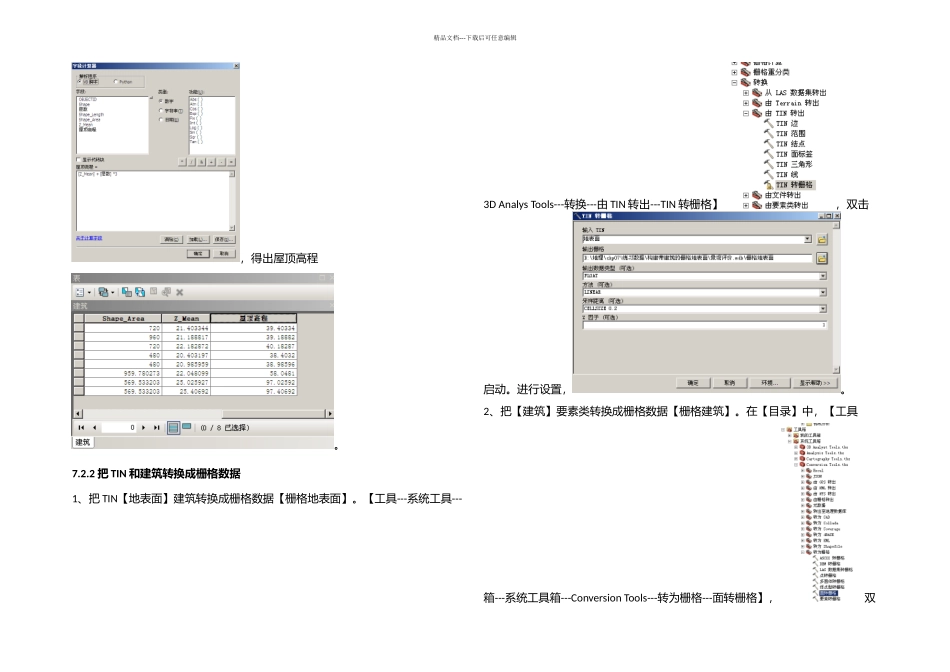

精品文档---下载后可任意编辑简单的视线分析1、打开 ArcMap，打开地图文档【练习数据---简单视线分析---视线分析】。2、打开【3D Analyst】，在任意工具条右击，在弹出菜单中选择【3D Analyst】，显示【3D Analyst】工具，在图层栏选择【地表面】图层。3、绘制视线。（1）在【3D Analyst】工具上，点击【创建通视线】工具，显示【通视分析】对话框，（2）设置【观察点偏移】为【】，意味着将观察点从地表面抬高。（3）从山顶边缘拉一条视线至河流，。7.2 构建带建筑的栅格地表面7.2.1 计算建筑屋顶的标高1、打开地图文档【练习数据---构建带建筑的栅格地表面---构建带建筑的栅格地精品文档---下载后可任意编辑表面】。其中【建筑】要素已经拥有【层数】属性，【地表面】是 TIN 数据。2、把高程信息给予建筑。（1）打开【工具箱---系统工具箱---3D Analys Tools---功能性表面---添加表面信息】进行设置：。（2）打开建筑属性表，，，选择字段计算器，精品文档---下载后可任意编辑，得出屋顶高程。7.2.2 把 TIN 和建筑转换成栅格数据1、把 TIN【地表面】建筑转换成栅格数据【栅格地表面】。【工具---系统工具---3D Analys Tools---转换---由 TIN 转出---TIN 转栅格】，双击启动。进行设置，。2、把【建筑】要素类转换成栅格数据【栅格建筑】。在【目录】中，【工具箱---系统工具箱---Conversion Tools---转为栅格---面转栅格】，双精品文档---下载后可任意编辑击，进行设置，最后得图。7.2.3 用栅格建筑更新栅格地表面1、推断是否是建筑区域。在【目录】中，选择【工具箱---系统工具箱---Spatial Analyst Tools---数学---逻辑---为空】，双击该工具，进行设置，，精品文档---下载后可任意编辑。2、更新【栅格地表面】。在【目录】中，选择【工具箱---系统工具箱---Spatial Analyst Tools---条件---条件函数】，双击该工具，进行设置，，3、栅格地表面的三维显示。打开 ArcScene，加载上一步生成的栅格地表面【带建筑栅格地表面】。在【内容列表】中双击【带建筑栅格地表面】图层，打开【图层属性】对话框。切换到【基本高度】选项，选择【浮动在自定义表面上】。切换到【符号系统】选项，在【显示】栏中选择【已分类】，【类别】栏选择【1】，更改符号颜色为绿色。切换到【渲染】选项，在【效果】栏中勾选【相对于场景的光照位置为面要素创建阴影】和【使用平滑阴影】。点击【确定】。7.3 观景点视域分析1、打开 ArcMap...
