七段译码器显示电路

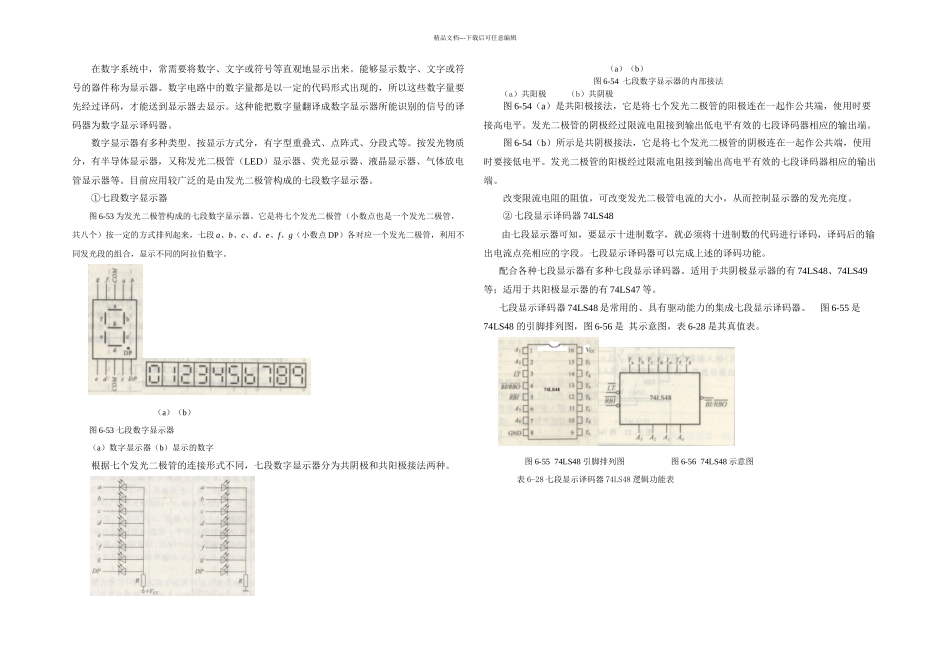

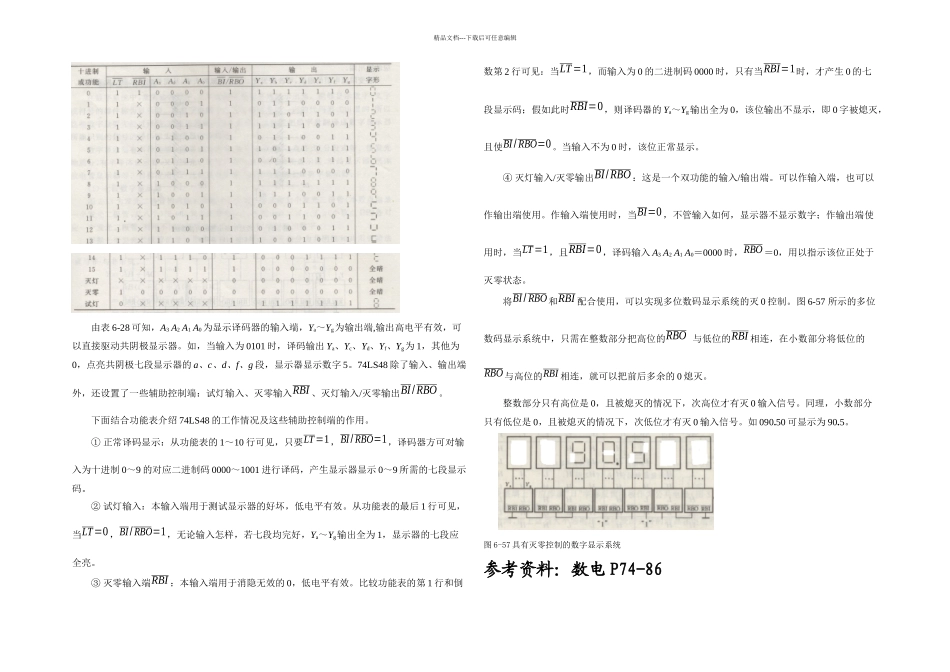

精品文档---下载后可任意编辑在数字系统中，常需要将数字、文字或符号等直观地显示出来。能够显示数字、文字或符号的器件称为显示器。数字电路中的数字量都是以一定的代码形式出现的，所以这些数字量要先经过译码，才能送到显示器去显示。这种能把数字量翻译成数字显示器所能识别的信号的译码器为数字显示译码器。数字显示器有多种类型。按显示方式分，有字型重叠式、点阵式、分段式等。按发光物质分，有半导体显示器，又称发光二极管（LED）显示器、荧光显示器、液晶显示器、气体放电管显示器等。目前应用较广泛的是由发光二极管构成的七段数字显示器。①七段数字显示器图 6-53 为发光二极管构成的七段数字显示器。它是将七个发光二极管（小数点也是一个发光二极管，共八个）按一定的方式排列起来，七段 a、b、c、d、e、f、g（小数点 DP）各对应一个发光二极管，利用不同发光段的组合，显示不同的阿拉伯数字。（a）（b）图 6-53 七段数字显示器（a）数字显示器（b）显示的数字根据七个发光二极管的连接形式不同，七段数字显示器分为共阴极和共阳极接法两种。（a）（b）图 6-54 七段数字显示器的内部接法（a）共阳极 （b）共阴极图 6-54（a）是共阳极接法，它是将七个发光二极管的阳极连在一起作公共端，使用时要接高电平。发光二极管的阴极经过限流电阻接到输出低电平有效的七段译码器相应的输出端。图 6-54（b）所示是共阴极接法，它是将七个发光二极管的阴极连在一起作公共端，使用时要接低电平。发光二极管的阳极经过限流电阻接到输出高电平有效的七段译码器相应的输出端。改变限流电阻的阻值，可改变发光二极管电流的大小，从而控制显示器的发光亮度。② 七段显示译码器 74LS48由七段显示器可知，要显示十进制数字，就必须将十进制数的代码进行译码，译码后的输出电流点亮相应的字段。七段显示译码器可以完成上述的译码功能。配合各种七段显示器有多种七段显示译码器。适用于共阴极显示器的有 74LS48、74LS49等；适用于共阳极显示器的有 74LS47 等。七段显示译码器 74LS48 是常用的、具有驱动能力的集成七段显示译码器。 图 6-55 是74LS48 的引脚排列图，图 6-56 是 其示意图，表 6-28 是其真值表。图 6-55 74LS48 引脚排列图 图 6-56 74LS48 示意图表 6-28 七段显示译码器 74LS48 逻辑功能表精品文档---下载后可任意编辑由表 6-28 可知，A3 A2 A1 A0 为显示译码器的输入端，Ya～Yg为输出端,输出...
