万吨列管式换热器的设计

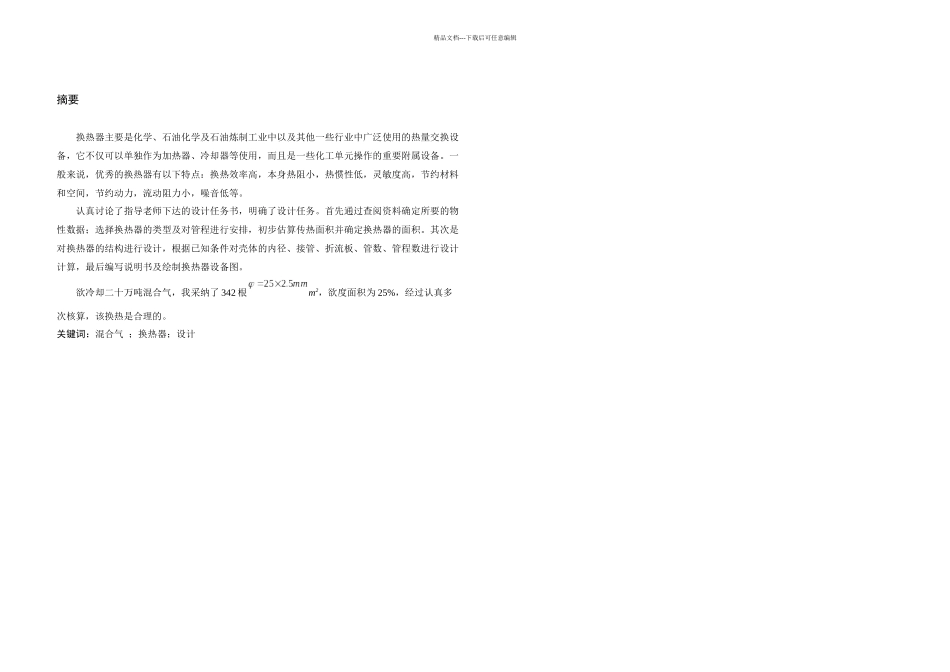

万吨列管式换热器的设计_第1页
1/11

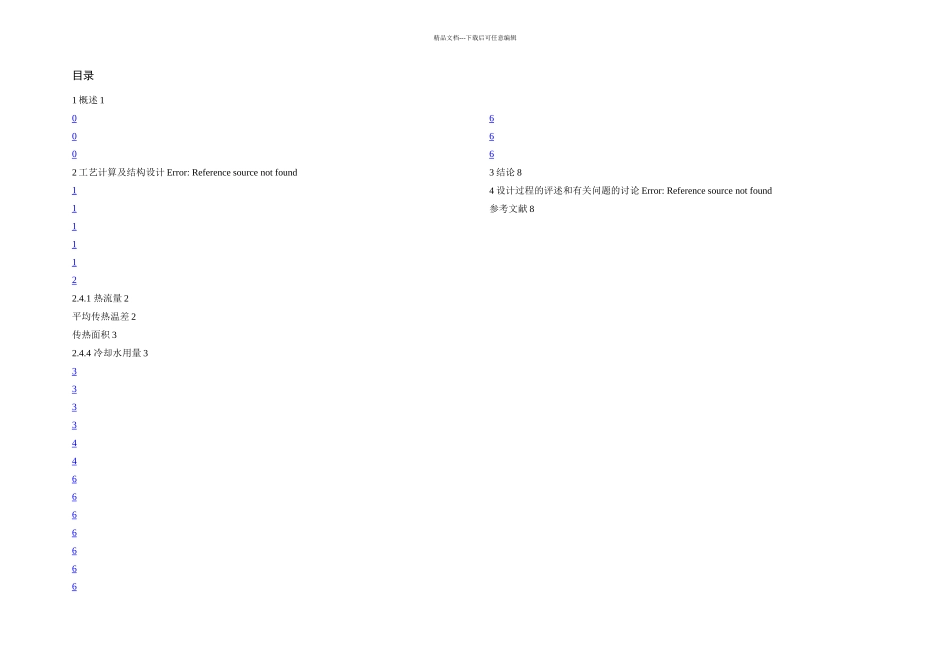

万吨列管式换热器的设计_第2页
2/11

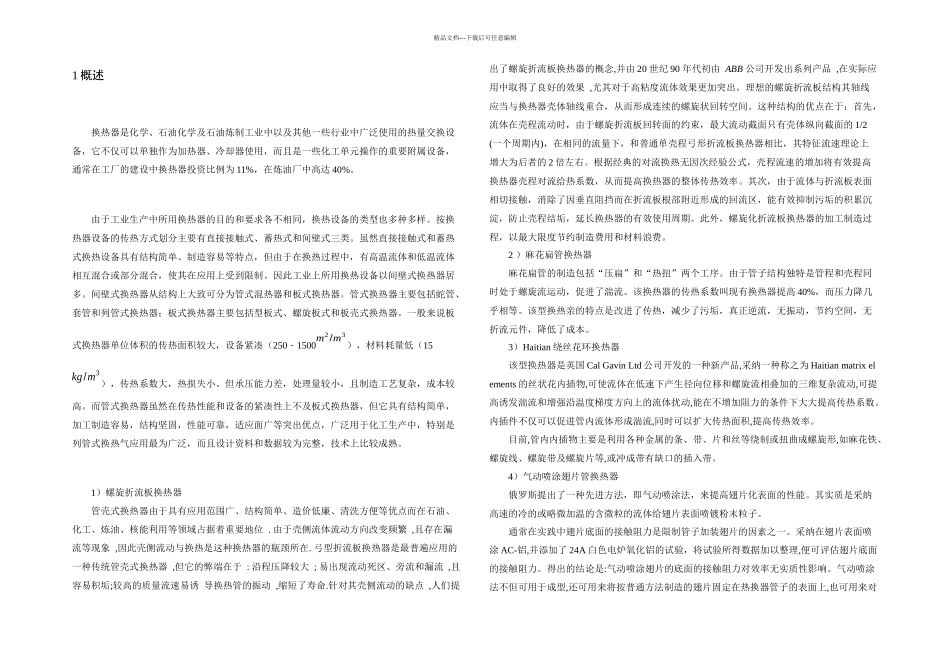

万吨列管式换热器的设计_第3页
3/11
精品文档---下载后可任意编辑摘要换热器主要是化学、石油化学及石油炼制工业中以及其他一些行业中广泛使用的热量交换设备,它不仅可以单独作为加热器、冷却器等使用,而且是一些化工单元操作的重要附属设备。一般来说,优秀的换热器有以下特点:换热效率高,本身热阻小,热惯性低,灵敏度高,节约材料和空间,节约动力,流动阻力小,噪音低等。认真讨论了指导老师下达的设计任务书,明确了设计任务。首先通过查阅资料确定所要的物性数据;选择换热器的类型及对管程进行安排,初步估算传热面积并确定换热器的面积。其次是对换热器的结构进行设计,根据已知条件对壳体的内径、接管、折流板、管数、管程数进行设计计算,最后编写说明书及绘制换热器设备图。欲冷却二十万吨混合气,我采纳了 342 根m2,欲度面积为 25%,经过认真多次核算,该换热是合理的。关键词:混合气 ;换热器;设计精品文档---下载后可任意编辑目录1 概述 10002 工艺计算及结构设计 Error: Reference source not found1111122.4.1 热流量 2平均传热温差 2传热面积 32.4.4 冷却水用量 333334466666666663 结论 84 设计过程的评述和有关问题的讨论 Error: Reference source not found参考文献 8精品文档---下载后可任意编辑1 概述换热器是化学、石油化学及石油炼制工业中以及其他一些行业中广泛使用的热量交换设备,它不仅可以单独作为加热器、冷却器使用,而且是一些化工单元操作的重要附属设备,通常在工厂的建设中换热器投资比例为 11%,在炼油厂中高达 40%。由于工业生产中所用换热器的目的和要求各不相同,换热设备的类型也多种多样。按换热器设备的传热方式划分主要有直接接触式、蓄热式和间壁式三类。虽然直接接触式和蓄热式换热设备具有结构简单、制造容易等特点,但由于在换热过程中,有高温流体和低温流体相互混合或部分混合,使其在应用上受到限制。因此工业上所用换热设备以间壁式换热器居多。间壁式换热器从结构上大致可分为管式混热器和板式换热器。管式换热器主要包括蛇管、套管和列管式换热器;板式换热器主要包括型板式、螺旋板式和板壳式换热器。一般来说板式换热器单位体积的传热面积较大,设备紧凑(2501500﹣m2/m3),材料耗量低(15kg/m3),传热系数大,热损失小。但承压能力差,处理量较小,且制造工艺复杂,成本较高。而管式换热器虽然在传热性能和设备的紧凑性上不及板式换热器,但它具有结构简单,加工制造容易,结构坚固...
