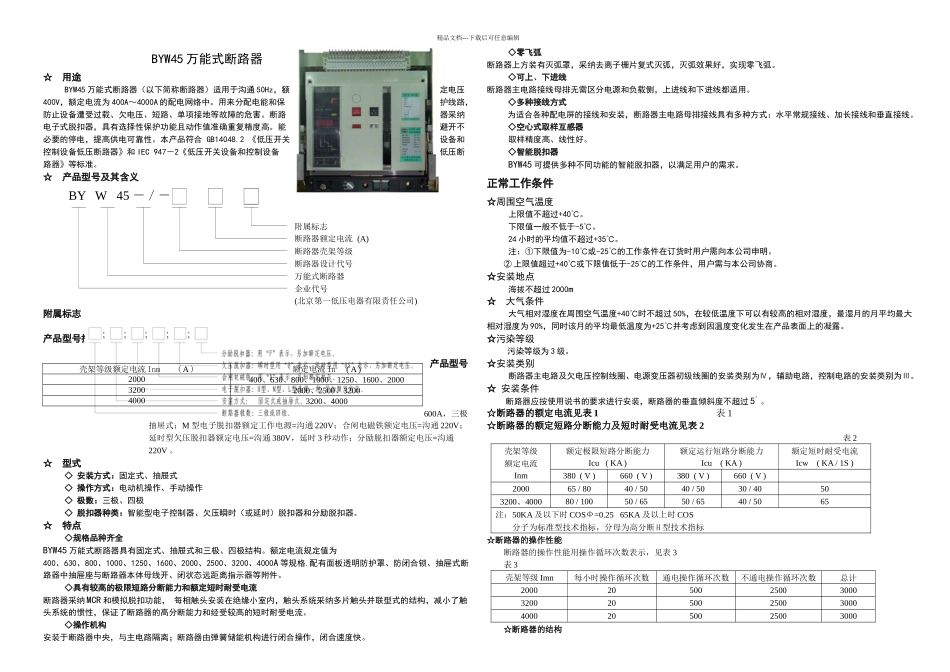

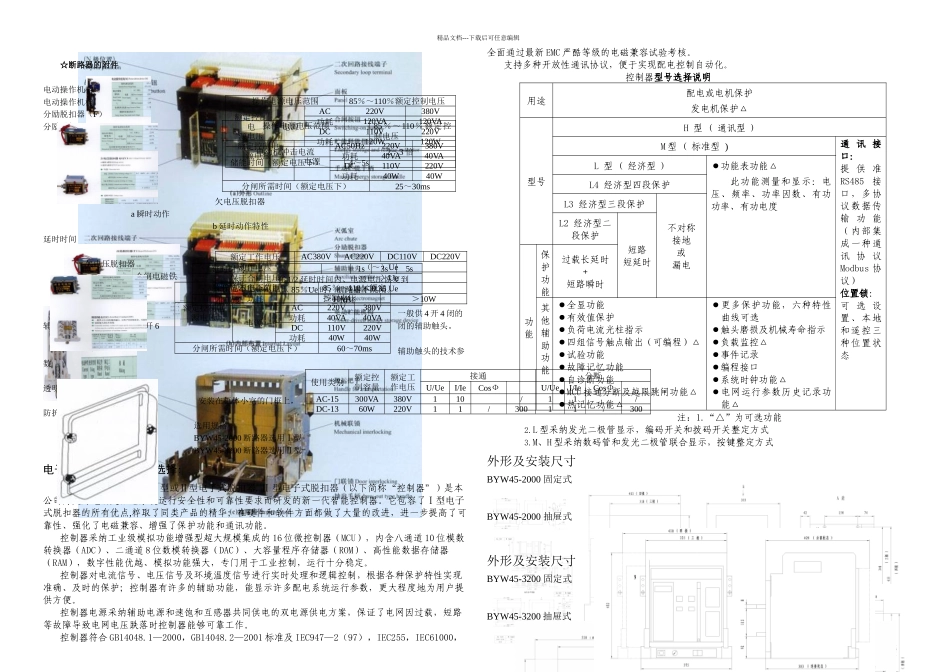

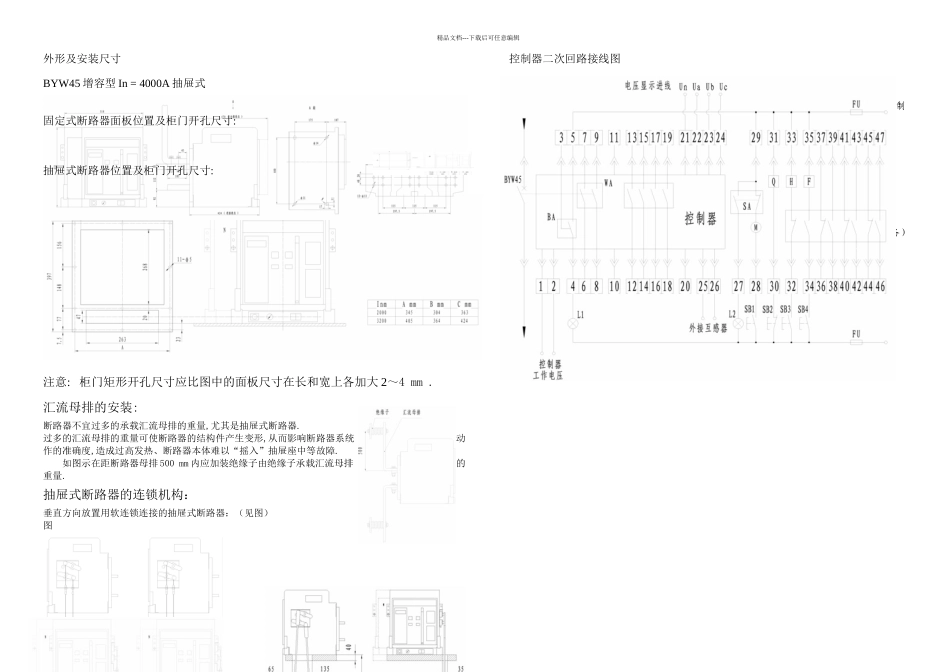

精品文档---下载后可任意编辑BYW45 万能式断路器☆ 用途BYW45 万能式断路器（以下简称断路器）适用于沟通 50Hz，额定电压400V，额定电流为 400A～4000A 的配电网络中。用来分配电能和保护线路，防止设备遭受过载、欠电压、短路、单项接地等故障的危害。断路器采纳电子式脱扣器，具有选择性保护功能且动作值准确重复精度高。能避开不必要的停电，提高供电可靠性。本产品符合 GB14048.2 《低压开关设备和控制设备低压断路器》和 IEC 947－2《低压开关设备和控制设备 低压断路器》等标准。☆ 产品型号及其含义BY W 45 －／－附属标志断路器额定电流 (A)断路器壳架等级断路器设计代号万能式断路器企业代号(北京第一低压电器有限责任公司)附属标志产品型号描述示例：BYW45-2000/1600A-三极；抽屉式；M 型=AC220V；X=AC220V;QS=AC380V,延时 3s;F=AC220V产品型号描述示例含义:BYW45 万能式断路器，2000 壳架等级，断路器额定电流 1600A，三极抽屉式；M 型电子脱扣器额定工作电源=沟通 220V；合闸电磁铁额定电压=沟通 220V；延时型欠压脱扣器额定电压=沟通 380V，延时 3 秒动作；分励脱扣器额定电压=沟通220V 。☆ 型式◇ 安装方式：固定式、抽屉式◇ 操作方式：电动机操作、手动操作◇ 极数：三极、四极◇ 脱扣器种类：智能型电子控制器、欠压瞬时（或延时）脱扣器和分励脱扣器。☆ 特点◇规格品种齐全BYW45 万能式断路器具有固定式、抽屉式和三极、四极结构。额定电流规定值为400、630、800、1000、1250、1600、2000、2500、3200、4000A 等规格.配有面板透明防护罩、防闭合锁、抽屉式断路器中抽屉座与断路器本体母线开、闭状态远距离指示器等附件。◇具有较高的极限短路分断能力和额定短时耐受电流断路器采纳 MCR 和模拟脱扣功能， 每相触头安装在绝缘小室内，触头系统采纳多片触头并联型式的结构，减小了触头系统的惯性，保证了断路器的高分断能力和经受较高的短时耐受电流。◇操作机构安装于断路器中央，与主电路隔离；断路器由弹簧储能机构进行闭合操作，闭合速度快。◇零飞弧断路器上方装有灭弧罩，采纳去离子栅片复式灭弧，灭弧效果好，实现零飞弧。◇可上、下进线断路器主电路接线母排无需区分电源和负载侧，上进线和下进线都适用。◇多种接线方式 为适合各种配电屏的接线和安装，断路器主电路母排接线具有多种方式：水平常规接线、加长接线和垂直接线。◇空心式取样互感器取样精度高、线性好。◇智能脱扣...
