三亚崖城kV输变电新建工程初步设计评审意见要点

三亚崖城kV输变电新建工程初步设计评审意见要点_第1页
1/15

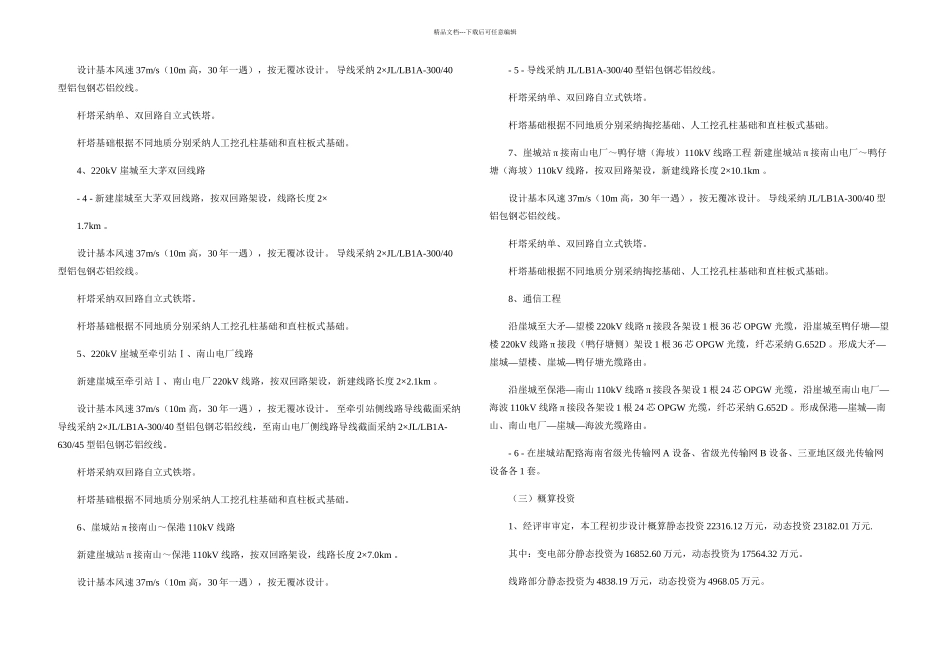

三亚崖城kV输变电新建工程初步设计评审意见要点_第2页
2/15

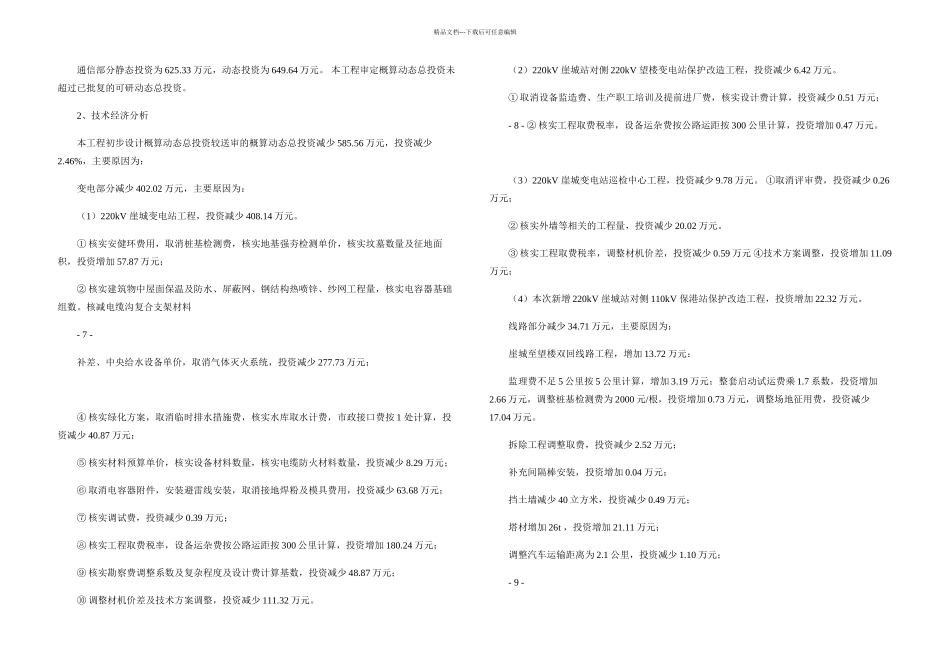

三亚崖城kV输变电新建工程初步设计评审意见要点_第3页
3/15
精品文档---下载后可任意编辑桂电设变〔2024〕34 号附件 1三亚崖城 220kV 输变电新建工程初步设计评审意见海南电网公司:受贵公司的委托,我院于 2024 年 5 月 21 日在海口市主持召开了三亚崖城 220kV 输变电新建工程初步设计评审会议,以《广西电力工业勘察设计讨论院关于报送三亚崖城 220kV 输变电新„建工程初步设计评审会议纪要的函》(桂电设变 2024‟33 号)向有关单位发送了会议纪要,设计单位根据会议纪要修改后提出最终报告,经复核评审,形成评审意见如下:一、评审主要结论(一)总体概况三亚崖城 220kV 输变电新建工程包括:崖城 220kV 变电站、220kV 崖城至望楼双回线路、220kV 崖城至鸭仔塘线路、220kV 崖城至大茅双回线路、220kV 崖城至牵引站Ⅰ、南山电厂线路、崖城站 π 接南山~保港 110kV 线路和崖城站 π 接南山电厂~鸭仔塘(海坡)110kV 线路工程。海南电网公司以《关于三亚崖城 220kV 输变电新建工程可行性讨论报告的批复》(海南电„网计 2024‟86 号文)批复该输变电工程建设,批复的本工程动态- 2 - 总投资估算为 24569.45 万元。变电站工程站址采纳可行性讨论审查批准的站址,该站址位于三亚市崖城镇南滨农场红华一队地界内。本工程项目法人为海南电网公司,初步设计文件由深圳供电规划设计院有限公司完成。(二)建设规模和主要技术方案1、崖城 220kV 变电站新建工程终期规模:180MV A 主变压器 3 台,220kV 出线 12 回,110kV 出线 12 回,10kV 出线 3×10回,每台主变 10kV 侧安装 2×6012kVar 成套框架式电容器装臵和 1×8000kVar 并联电抗器。本期规模:120MV A 主变压器 2 台,220kV 出线 10 回,110kV 出线 8 回,10kV 出线 1×6回,每台主变 10kV 侧安装 2×6012kVar 成套框架式电容器装臵和 1×8000kVar 并联电抗器。220kV 采纳双母线双分段接线,本期安装 16 台断路器。110kV 采纳双母线单分段接线,本期安装 13 台断路器。10kV 侧终期采纳单母线双分段四段母线接线,本期采纳单母线分段接线。110kV 配电装臵采纳单母线分段接线;10kV 配电装臵终期采纳单母线双分段四段母线接线,本期单母线分段接线,其中 2 号主变 10kV 侧双臂各进一段 10kV 母线。主变采纳三相三绕组油浸式、自然油循环风冷、低损耗、高压侧有载调压、高阻抗变压器。220kV 、110kV 配电装臵均采- 3 -用户内 GIS 设备。10kV 采纳户...
