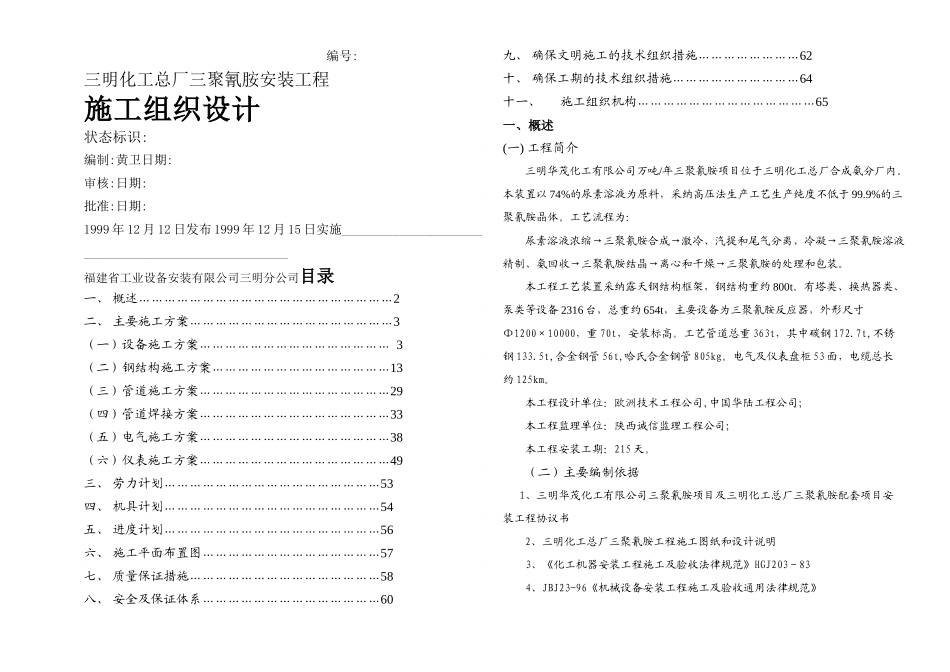

编号:三明化工总厂三聚氰胺安装工程施工组织设计状态标识:编制:黄卫日期:审核:日期:批准:日期:1999 年 12 月 12 日发布 1999 年 12 月 15 日实施______________________________________________________福建省工业设备安装有限公司三明分公司目录一、 概述……………………………………………………2二、 主要施工方案…………………………………………3（一）设备施工方案……………………………………… 3（二）钢结构施工方案……………………………………13（三）管道施工方案………………………………………29（四）管道焊接方案………………………………………33（五）电气施工方案………………………………………38（六）仪表施工方案………………………………………49三、 劳力计划……………………………………………53四、 机具计划……………………………………………54五、 进度计划……………………………………………56六、 施工平面布置图……………………………………57七、 质量保证措施………………………………………58八、 安全及保证体系……………………………………60九、 确保文明施工的技术组织措施……………………62十、 确保工期的技术组织措施…………………………64十一、施工组织机构……………………………………65一、概述(一) 工程简介三明华茂化工有限公司万吨/年三聚氰胺项目位于三明化工总厂合成氨分厂内。本装置以 74%的尿素溶液为原料，采纳高压法生产工艺生产纯度不低于 99.9%的三聚氰胺晶体。工艺流程为:尿素溶液浓缩→三聚氰胺合成→激冷、汽提和尾气分离、冷凝→三聚氰胺溶液精制、氨回收→三聚氰胺结晶→离心和干燥→三聚氰胺的处理和包装。本工程工艺装置采纳露天钢结构框架，钢结构重约 800t。有塔类、换热器类、泵类等设备 2316 台，总重约 654t，主要设备为三聚氰胺反应器，外形尺寸Φ1200×10000，重 70t，安装标高。工艺管道总重 363t，其中碳钢 172.7t,不锈钢 133.5t,合金钢管 56t,哈氏合金钢管 805kg。电气及仪表盘柜 53 面，电缆总长约 125km。本工程设计单位：欧洲技术工程公司,中国华陆工程公司;本工程监理单位：陕西诚信监理工程公司;本工程安装工期：215 天。（二）主要编制依据 1、三明华茂化工有限公司三聚氰胺项目及三明化工总厂三聚氰胺配套项目安装工程协议书 2、三明化工总厂三聚氰胺工程施工图纸和设计说明3、《化工机器安装工程施工...
