三期高压电动机保护定值计算

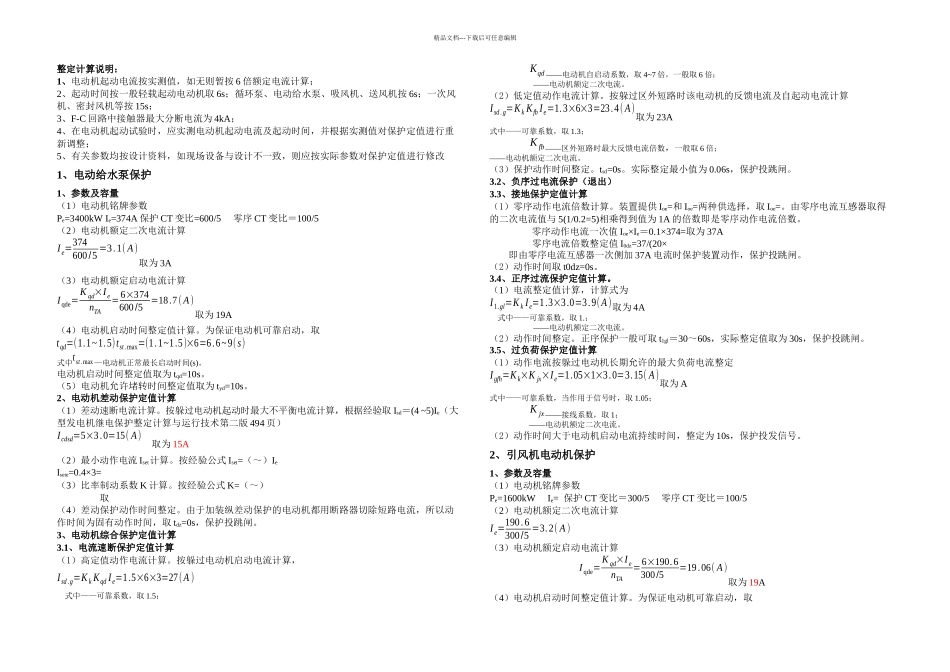

三期高压电动机保护定值计算_第1页
1/14

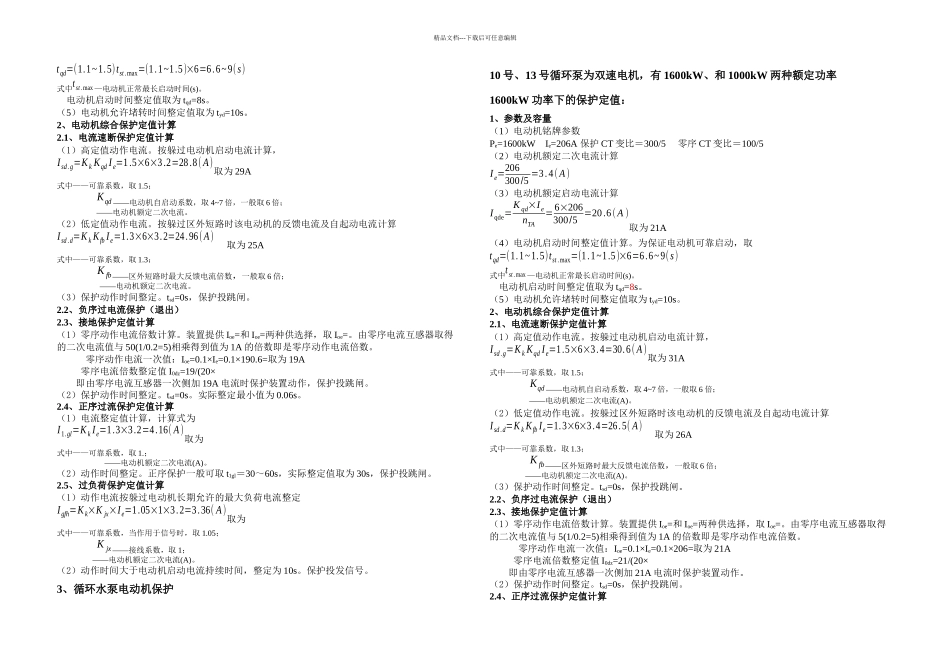

三期高压电动机保护定值计算_第2页
2/14
三期高压电动机保护定值计算_第3页
3/14
精品文档---下载后可任意编辑整定计算说明:1、电动机起动电流按实测值,如无则暂按 6 倍额定电流计算;2、起动时间按一般轻载起动电动机取 6s;循环泵、电动给水泵、吸风机、送风机按 6s;一次风机、密封风机等按 15s;3、F-C 回路中接触器最大分断电流为 4kA;4、在电动机起动试验时,应实测电动机起动电流及起动时间,并根据实测值对保护定值进行重新调整;5、有关参数均按设计资料,如现场设备与设计不一致,则应按实际参数对保护定值进行修改1、电动给水泵保护1、参数及容量(1)电动机铭牌参数Pe=3400kW Ie=374A 保护 CT 变比=600/5 零序 CT 变比=100/5(2)电动机额定二次电流计算I e=374600/5 =3.1( A)取为 3A(3)电动机额定启动电流计算I qde=K qd×I enTA=6×374600/5 =18.7( A)取为 19A(4)电动机启动时间整定值计算。为保证电动机可靠启动,取tqd=(1.1~1.5)tst .max=(1.1~1.5)×6=6.6~9(s)式中tst .max —电动机正常最长启动时间(s)。电动机启动时间整定值取为 tqd=10s。(5)电动机允许堵转时间整定值取为 tyd=10s。2、电动机差动保护定值计算(1)差动速断电流计算。按躲过电动机起动时最大不平衡电流计算,根据经验取 Isd=(4 ~5)Ie(大型发电机继电保护整定计算与运行技术第二版 494 页)I cdsd=5×3.0=15( A) 取为 15A(2)最小动作电流 Iset计算。按经验公式 Iset=(~)IeIsete=0.4×3=(3)比率制动系数 K 计算。按经验公式 K=(~)取(4)差动保护动作时间整定。由于加装纵差动保护的电动机都用断路器切除短路电流,所以动作时间为固有动作时间,取 tdz=0s,保护投跳闸。3、电动机综合保护定值计算3.1、电流速断保护定值计算(1)高定值动作电流计算。按躲过电动机启动电流计算,Isd.g=K k Kqd Ie=1.5×6×3=27(A )式中——可靠系数,取 1.5;Kqd ——电动机自启动系数,取 4~7 倍,一般取 6 倍;——电动机额定二次电流。(2)低定值动作电流计算。按躲过区外短路时该电动机的反馈电流及自起动电流计算Isd.g=K k Kfb Ie=1.3×6×3=23.4(A)取为 23A式中——可靠系数,取 1.3;K fb——区外短路时最大反馈电流倍数,一般取 6 倍;——电动机额定二次电流。(3)保护动作时间整定。tsd=0s。实际整定最小值为 0.06s,保护投跳闸。3.2、负序过电流保护(退出)3.3、接地保护定值计算(1)零序动作电流倍数计算。装置提供 Ioe=和 Ioe=两种供选择,取 Ioe=。...
