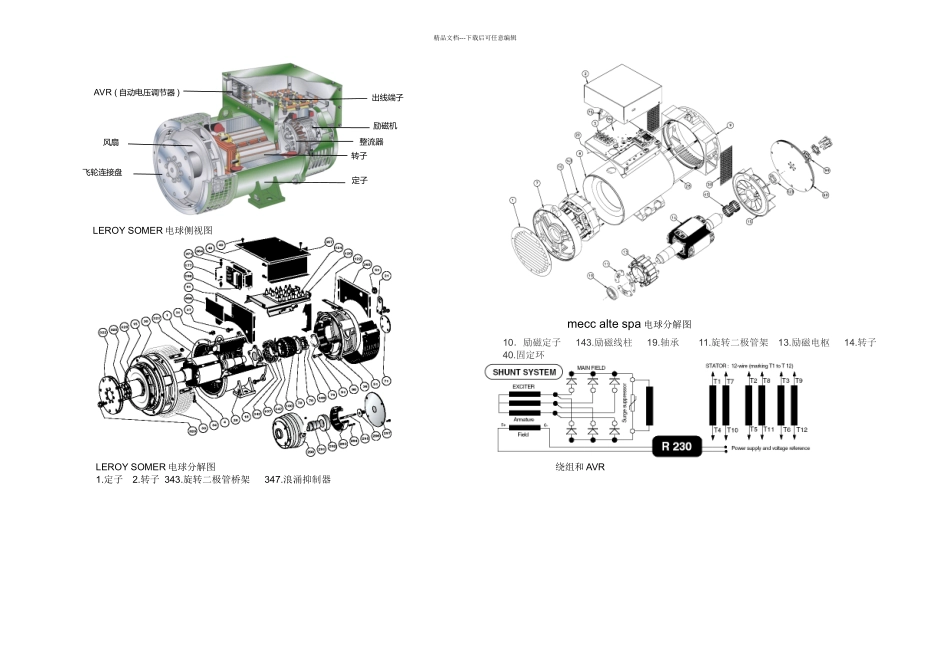

励磁机整流器转子定子AVR ( 自动电压调节器 )风扇飞轮连接盘出线端子精品文档---下载后可任意编辑LEROY SOMER 电球侧视图LEROY SOMER 电球分解图1.定子 2.转子 343.旋转二极管桥架 347.浪涌抑制器 mecc alte spa 电球分解图10．励磁定子 143.励磁线柱 19.轴承 11.旋转二极管架 13.励磁电枢 14.转子 40.固定环 绕组和 AVR精品文档---下载后可任意编辑Kirloskar 电球分解图发电机通常由定子、转子、端盖及轴承等部件构成。定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成。转子由转子铁芯(或磁极、磁扼)绕组、护环、中心环、滑环、风扇及转轴等部件组成。由轴承及端盖将发电机的定子，转子连接组装起来，使转子能在定子中旋转，做切割磁力线的运动，从而产生感应电势。发电机曲轴带动发电机的转子，利用“电磁感应”原理，发电机就会输出感应电动势，经闭合的负载回路就能产生电流。主磁场的建立：励磁绕组通入直流励磁电流，建立极性相间的励磁磁场，即建立起主磁场。 载流导体：三相对称的电枢绕组充当功率绕组，成为感应电势或者感应电流的载体（定子）。 切割运动：引擎曲轴拖动转子旋转（给电球输入机械能），极性相间的励磁磁场随轴一起旋转并顺次切割定子各相绕组（相当于绕组的导体反向切割励磁磁场）。交变电势的产生：由于电枢绕组与主磁场之间的相对切割运动，电枢绕组中将会感应出大小和方向按周期性变化的三相对称交变电势。通过接线端子引出，接在回路中，便产生了电流。Kirloskar 电球电路图EXCITER STATOR 励磁定子 exciter armature 励磁电枢Rotor 转子 3phase bridge rectifier 三相整流桥Armature winding 电枢绕组电枢：是电机中装有导线的部件,由于导线通过磁极片间磁场的相对运动,引起在导线中感应的电流(如在发电机中那样)或由于电流通过导线引起磁感应,使它在这磁场中转动。
