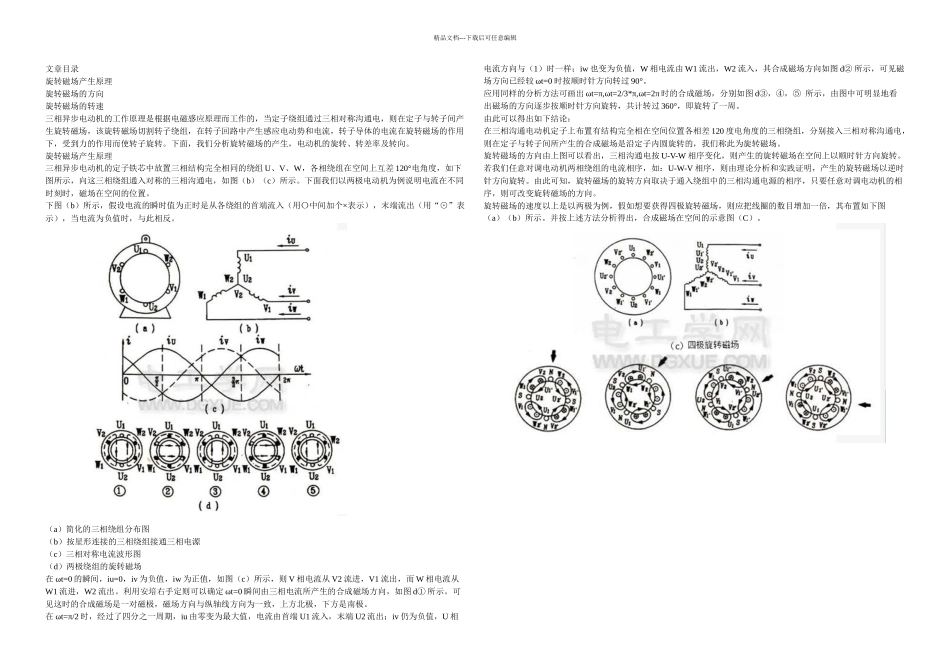

精品文档---下载后可任意编辑文章目录 旋转磁场产生原理旋转磁场的方向旋转磁场的转速三相异步电动机的工作原理是根据电磁感应原理而工作的，当定子绕组通过三相对称沟通电，则在定子与转子间产生旋转磁场，该旋转磁场切割转子绕组，在转子回路中产生感应电动势和电流，转子导体的电流在旋转磁场的作用下，受到力的作用而使转子旋转。下面，我们分析旋转磁场的产生，电动机的旋转、转差率及转向。旋转磁场产生原理三相异步电动机的定子铁芯中放置三相结构完全相同的绕组 U、V、W，各相绕组在空间上互差 120°电角度，如下图所示，向这三相绕组通入对称的三相沟通电，如图（b）（c）所示。下面我们以两极电动机为例说明电流在不同时刻时，磁场在空间的位置。下图（b）所示，假设电流的瞬时值为正时是从各绕组的首端流入（用〇中间加个×表示），末端流出（用“⊙”表示），当电流为负值时，与此相反。（a）简化的三相绕组分布图（b）按星形连接的三相绕组接通三相电源（c）三相对称电流波形图（d）两极绕组的旋转磁场在 ωt=0 的瞬间，iu=0，iv 为负值，iw 为正值，如图（c）所示，则 V 相电流从 V2 流进，V1 流出，而 W 相电流从W1 流进，W2 流出。利用安培右手定则可以确定 ωt=0 瞬间由三相电流所产生的合成磁场方向，如图 d① 所示。可见这时的合成磁场是一对磁极，磁场方向与纵轴线方向为一致，上方北极，下方是南极。在 ωt=π/2 时，经过了四分之一周期，iu 由零变为最大值，电流由首端 U1 流入，末端 U2 流出；iv 仍为负值，U 相电流方向与（1）时一样；iw 也变为负值，W 相电流由 W1 流出，W2 流入，其合成磁场方向如图 d② 所示，可见磁场方向已经较 ωt=0 时按顺时针方向转过 90°。应用同样的分析方法可画出 ωt=π,ωt=2/3*π,ωt=2π 时的合成磁场，分别如图 d③，④，⑤ 所示，由图中可明显地看出磁场的方向逐步按顺时针方向旋转，共计转过 360°，即旋转了一周。由此可以得出如下结论：在三相沟通电动机定子上布置有结构完全相在空间位置各相差 120 度电角度的三相绕组，分别接入三相对称沟通电，则在定子与转子间所产生的合成磁场是沿定子内圆旋转的，我们称此为旋转磁场。旋转磁场的方向由上图可以看出，三相沟通电按 U-V-W 相序变化，则产生的旋转磁场在空间上以顺时针方向旋转。若我们任意对调电动机两相绕组的电流相序，如：U-W-V 相序，则由理论分析和实践证明，产生的旋转...
