三维微纳米结构在增强GaN基LED发光效率上的应用的开题报告

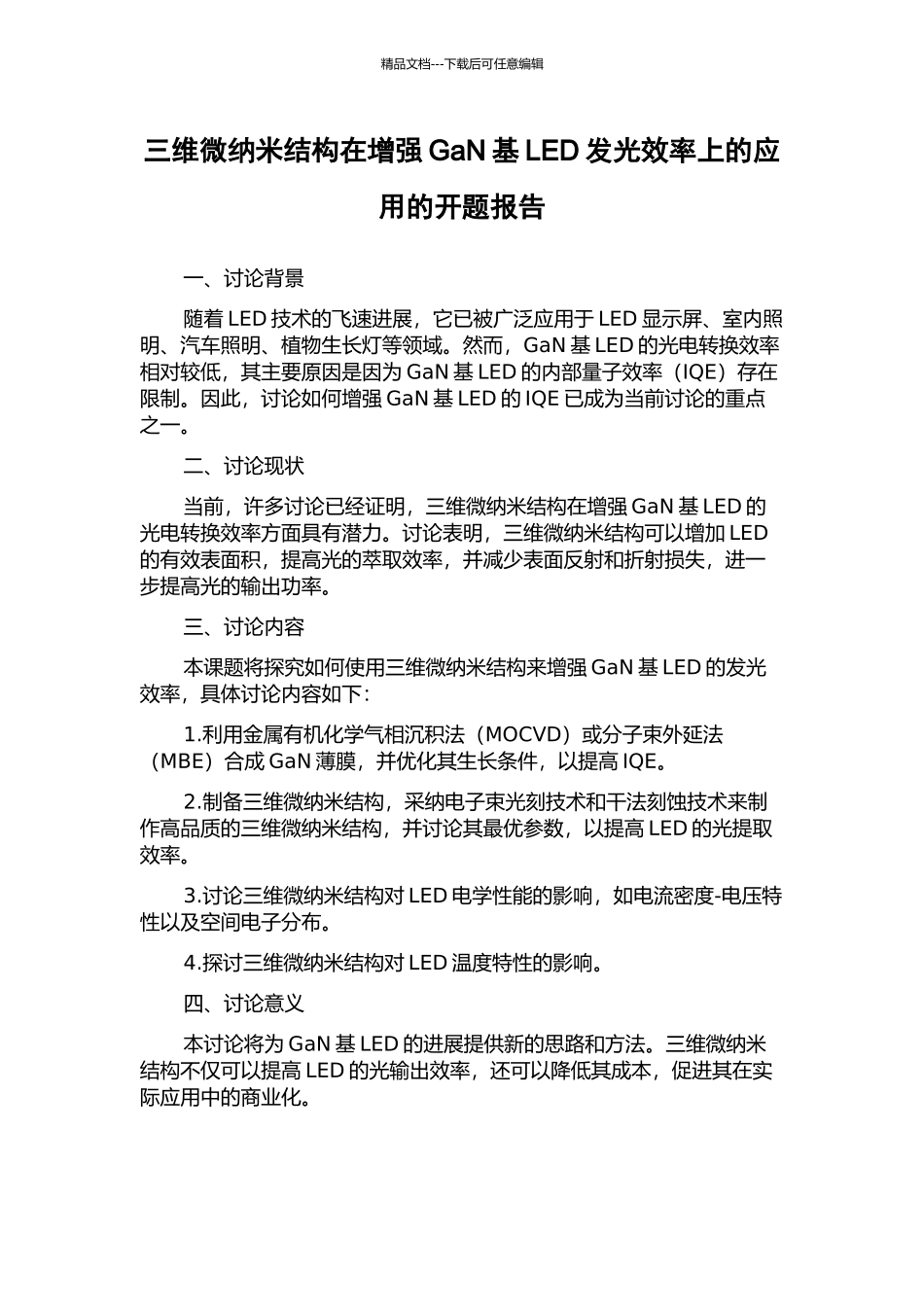

三维微纳米结构在增强GaN基LED发光效率上的应用的开题报告_第1页
1/1
精品文档---下载后可任意编辑三维微纳米结构在增强 GaN 基 LED 发光效率上的应用的开题报告一、讨论背景随着 LED 技术的飞速进展,它已被广泛应用于 LED 显示屏、室内照明、汽车照明、植物生长灯等领域。然而,GaN 基 LED 的光电转换效率相对较低,其主要原因是因为 GaN 基 LED 的内部量子效率(IQE)存在限制。因此,讨论如何增强 GaN 基 LED 的 IQE 已成为当前讨论的重点之一。二、讨论现状当前,许多讨论已经证明,三维微纳米结构在增强 GaN 基 LED 的光电转换效率方面具有潜力。讨论表明,三维微纳米结构可以增加 LED的有效表面积,提高光的萃取效率,并减少表面反射和折射损失,进一步提高光的输出功率。三、讨论内容本课题将探究如何使用三维微纳米结构来增强 GaN 基 LED 的发光效率,具体讨论内容如下:1.利用金属有机化学气相沉积法(MOCVD)或分子束外延法(MBE)合成 GaN 薄膜,并优化其生长条件,以提高 IQE。2.制备三维微纳米结构,采纳电子束光刻技术和干法刻蚀技术来制作高品质的三维微纳米结构,并讨论其最优参数,以提高 LED 的光提取效率。3.讨论三维微纳米结构对 LED 电学性能的影响,如电流密度-电压特性以及空间电子分布。4.探讨三维微纳米结构对 LED 温度特性的影响。四、讨论意义本讨论将为 GaN 基 LED 的进展提供新的思路和方法。三维微纳米结构不仅可以提高 LED 的光输出效率,还可以降低其成本,促进其在实际应用中的商业化。
