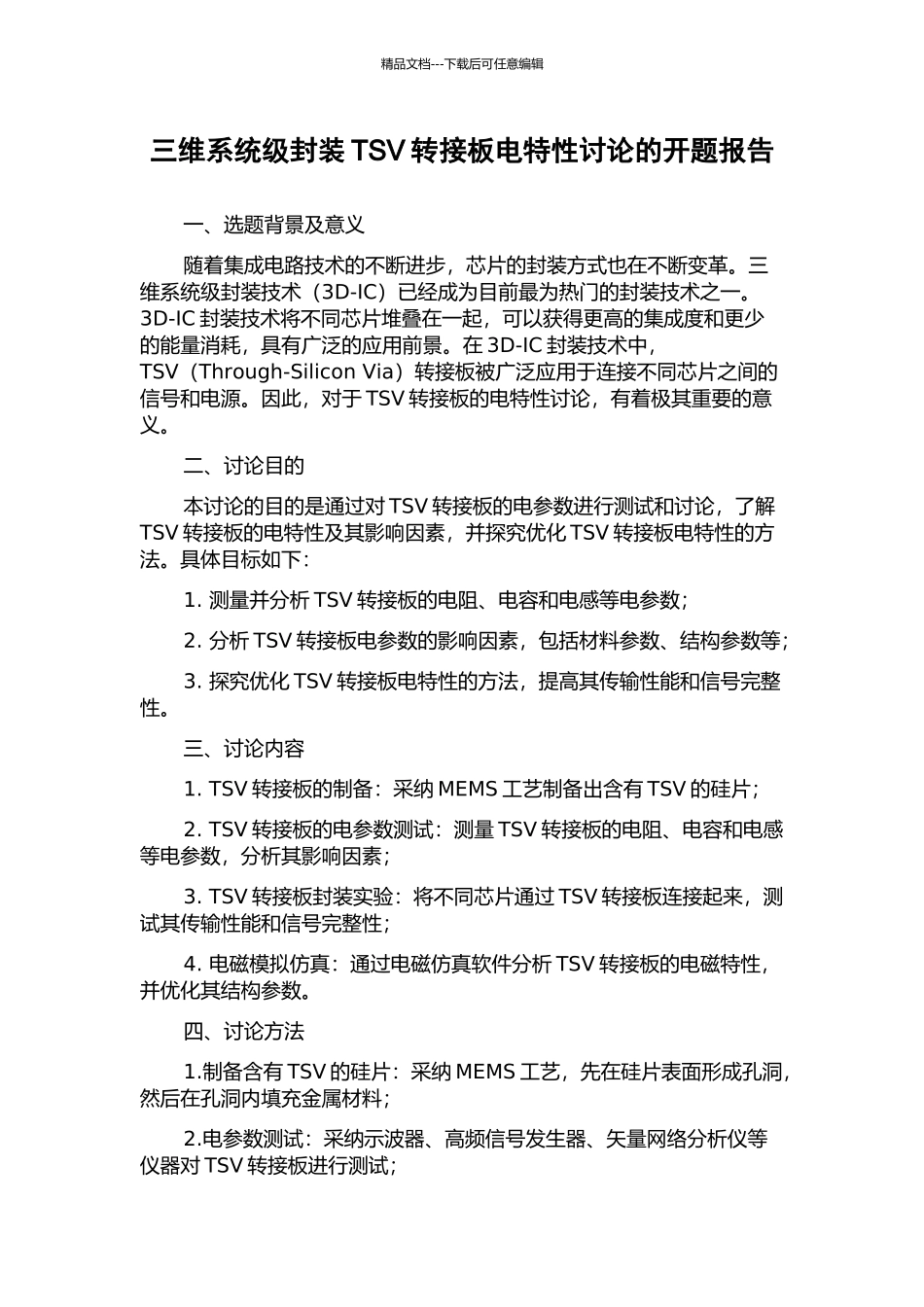

三维系统级封装TSV转接板电特性研究的开题报告_第1页
1/2

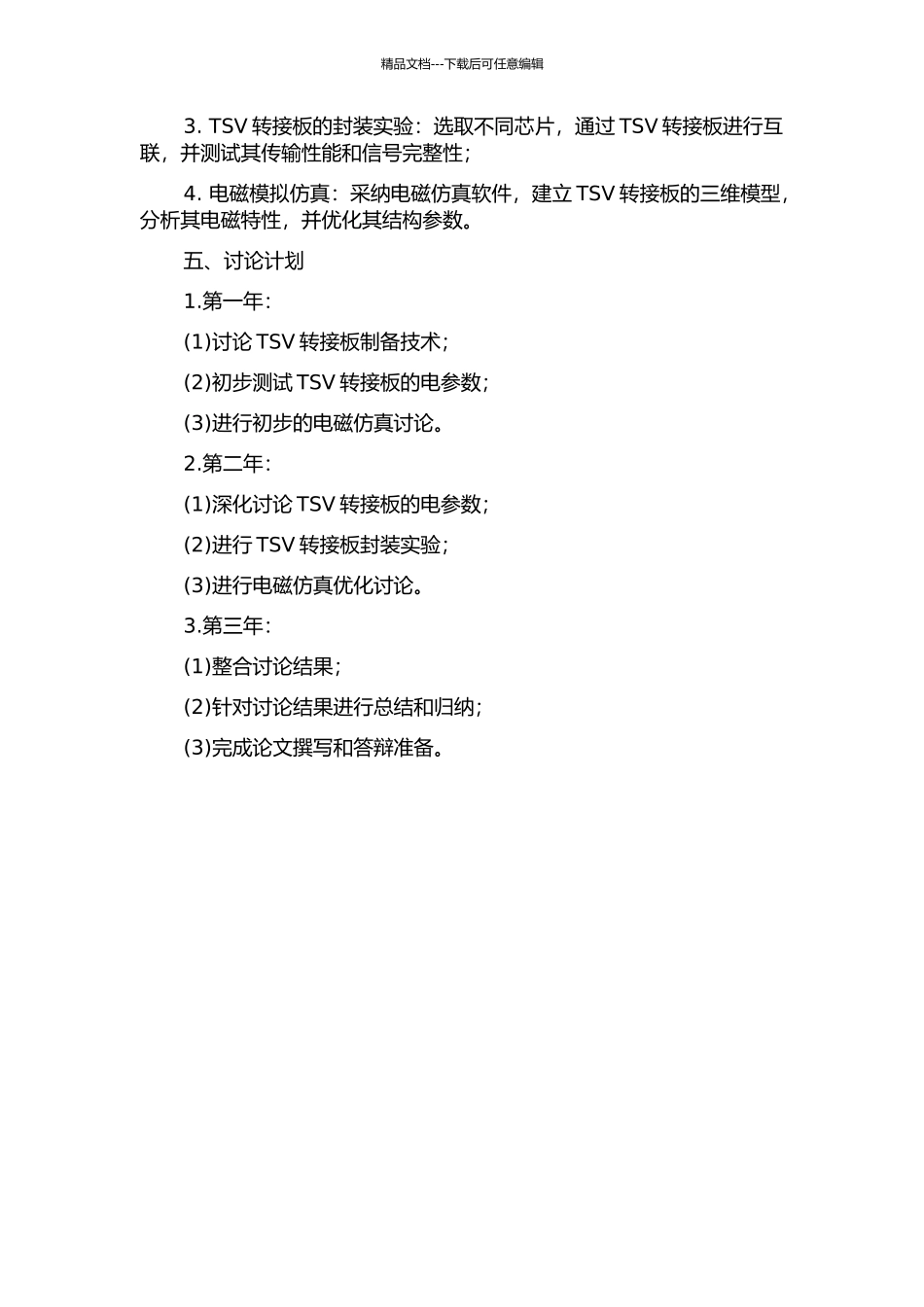

三维系统级封装TSV转接板电特性研究的开题报告_第2页
2/2
精品文档---下载后可任意编辑三维系统级封装 TSV 转接板电特性讨论的开题报告一、选题背景及意义随着集成电路技术的不断进步,芯片的封装方式也在不断变革。三维系统级封装技术(3D-IC)已经成为目前最为热门的封装技术之一。3D-IC 封装技术将不同芯片堆叠在一起,可以获得更高的集成度和更少的能量消耗,具有广泛的应用前景。在 3D-IC 封装技术中,TSV(Through-Silicon Via)转接板被广泛应用于连接不同芯片之间的信号和电源。因此,对于 TSV 转接板的电特性讨论,有着极其重要的意义。二、讨论目的本讨论的目的是通过对 TSV 转接板的电参数进行测试和讨论,了解TSV 转接板的电特性及其影响因素,并探究优化 TSV 转接板电特性的方法。具体目标如下:1. 测量并分析 TSV 转接板的电阻、电容和电感等电参数;2. 分析 TSV 转接板电参数的影响因素,包括材料参数、结构参数等;3. 探究优化 TSV 转接板电特性的方法,提高其传输性能和信号完整性。三、讨论内容1. TSV 转接板的制备:采纳 MEMS 工艺制备出含有 TSV 的硅片;2. TSV 转接板的电参数测试:测量 TSV 转接板的电阻、电容和电感等电参数,分析其影响因素;3. TSV 转接板封装实验:将不同芯片通过 TSV 转接板连接起来,测试其传输性能和信号完整性;4. 电磁模拟仿真:通过电磁仿真软件分析 TSV 转接板的电磁特性,并优化其结构参数。四、讨论方法1.制备含有 TSV 的硅片:采纳 MEMS 工艺,先在硅片表面形成孔洞,然后在孔洞内填充金属材料;2.电参数测试:采纳示波器、高频信号发生器、矢量网络分析仪等仪器对 TSV 转接板进行测试;精品文档---下载后可任意编辑3. TSV 转接板的封装实验:选取不同芯片,通过 TSV 转接板进行互联,并测试其传输性能和信号完整性;4. 电磁模拟仿真:采纳电磁仿真软件,建立 TSV 转接板的三维模型,分析其电磁特性,并优化其结构参数。五、讨论计划1.第一年:(1)讨论 TSV 转接板制备技术;(2)初步测试 TSV 转接板的电参数;(3)进行初步的电磁仿真讨论。2.第二年:(1)深化讨论 TSV 转接板的电参数;(2)进行 TSV 转接板封装实验;(3)进行电磁仿真优化讨论。3.第三年:(1)整合讨论结果;(2)针对讨论结果进行总结和归纳;(3)完成论文撰写和答辩准备。
