三菱PLC邮件分拣

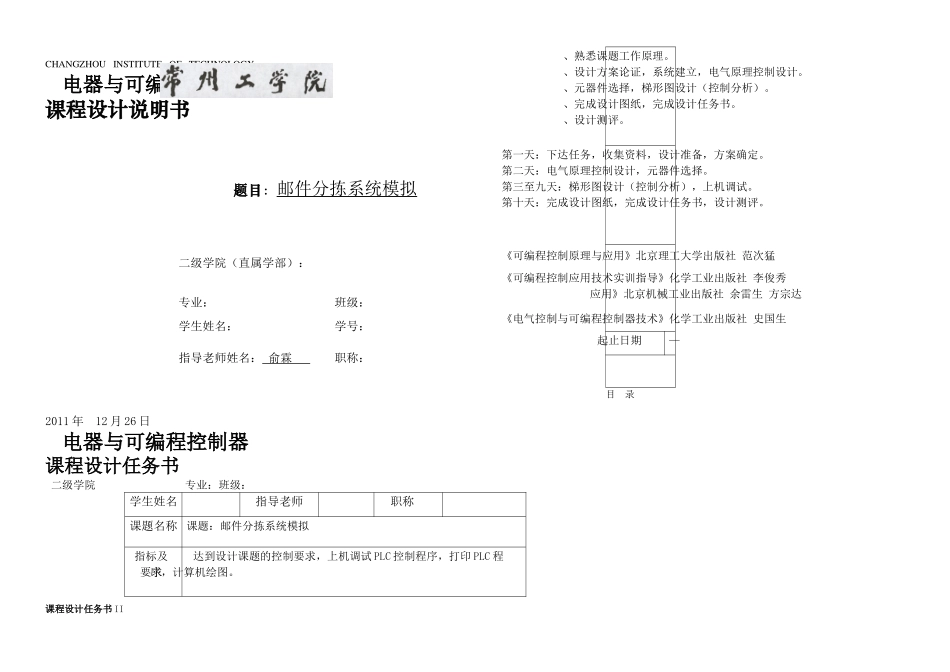

三菱PLC邮件分拣_第1页
1/11

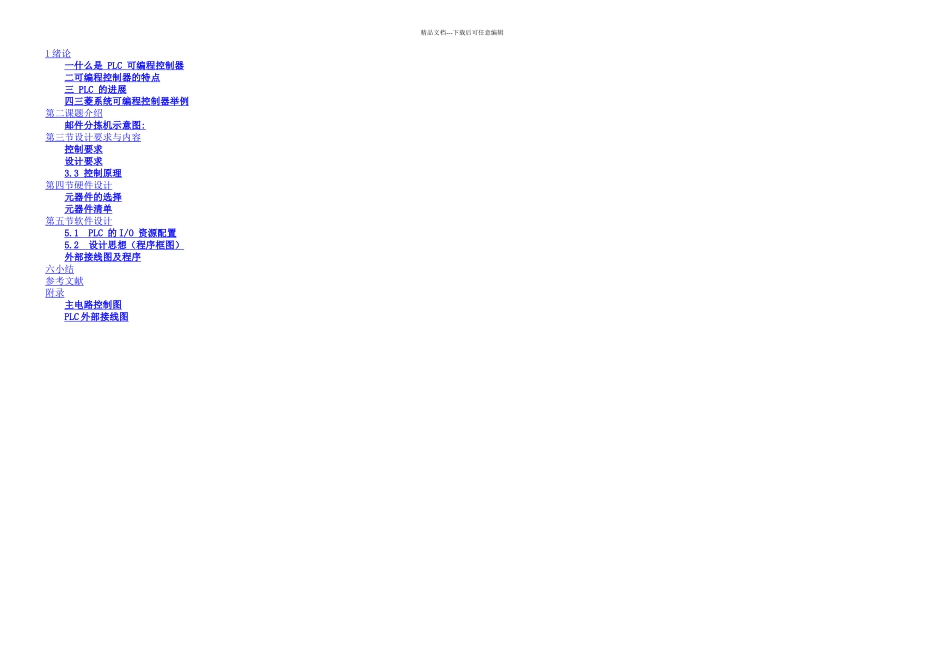

三菱PLC邮件分拣_第2页
2/11

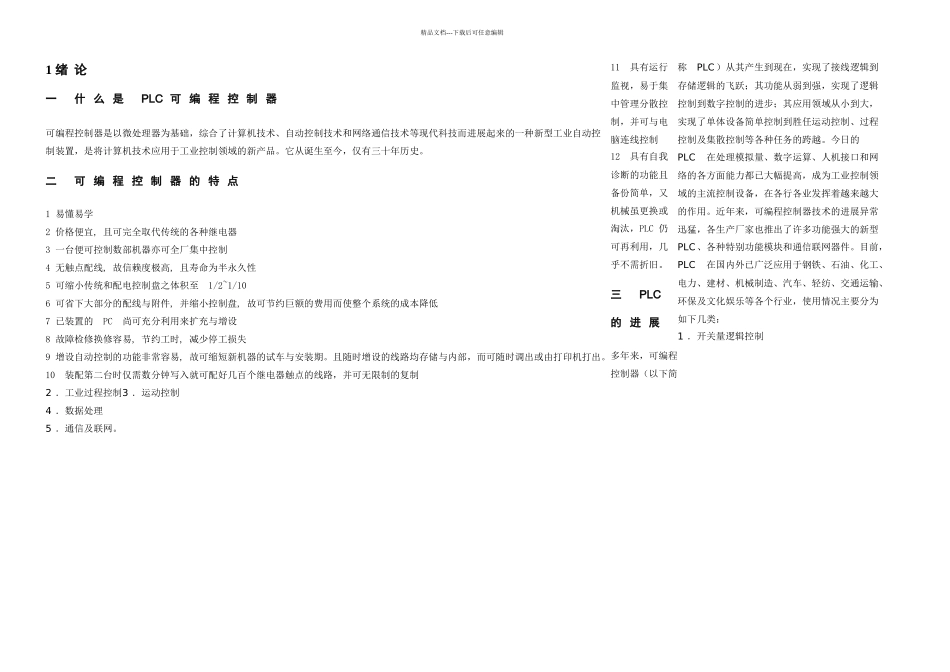

三菱PLC邮件分拣_第3页
3/11
CHANGZHOU INSTITUTE OF TECHNOLOGY电器与可编程控制器课程设计说明书题目:邮件分拣系统模拟二级学院(直属学部):专业:班级:学生姓名:学号:指导老师姓名: 俞霖 职称:2011 年 12 月 26 日电器与可编程控制器课程设计任务书二级学院 专业:班级: 学生姓名指导老师职称课题名称课题:邮件分拣系统模拟指标及要求达到设计课题的控制要求,上机调试 PLC 控制程序,打印 PLC 程序,计算机绘图。、熟悉课题工作原理。、设计方案论证,系统建立,电气原理控制设计。、元器件选择,梯形图设计(控制分析)。、完成设计图纸,完成设计任务书。、设计测评。第一天:下达任务,收集资料,设计准备,方案确定。第二天:电气原理控制设计,元器件选择。第三至九天:梯形图设计(控制分析),上机调试。第十天:完成设计图纸,完成设计任务书,设计测评。《可编程控制原理与应用》北京理工大学出版社 范次猛《可编程控制应用技术实训指导》化学工业出版社 李俊秀应用》北京机械工业出版社 余雷生 方宗达《电气控制与可编程控制器技术》化学工业出版社 史国生起止日期—目 录课程设计任务书 II精品文档---下载后可任意编辑1 绪论 一什么是 PLC 可编程控制器 二可编程控制器的特点 三 PLC 的进展 四三菱系统可编程控制器举例 第二课题介绍 邮件分拣机示意图 : 第三节设计要求与内容 控制要求 设计要求 3.3 控制原理 第四节硬件设计 元器件的选择 元器件清单 第五节软件设计 5.1 PLC 的 I/O 资源配置 5.2 设计思想(程序框图) 外部接线图及程序 六小结 参考文献 附录 主电路控制图 PLC 外部接线图 精品文档---下载后可任意编辑1 绪 论一 什 么 是 PLC 可 编 程 控 制 器可编程控制器是以微处理器为基础,综合了计算机技术、自动控制技术和网络通信技术等现代科技而进展起来的一种新型工业自动控制装置,是将计算机技术应用于工业控制领域的新产品。它从诞生至今,仅有三十年历史。二 可 编 程 控 制 器 的 特 点1 易懂易学2 价格便宜, 且可完全取代传统的各种继电器3 一台便可控制数部机器亦可全厂集中控制4 无触点配线, 故信赖度极高, 且寿命为半永久性5 可缩小传统和配电控制盘之体积至 1/2~1/106 可省下大部分的配线与附件, 并缩小控制盘, 故可节约巨额的费用而使整个系统的成本降低7 已装置的 PC 尚可充分利用来扩充与增设8 故障检修换修容易, 节...
