上海一电YD系列技术说明书

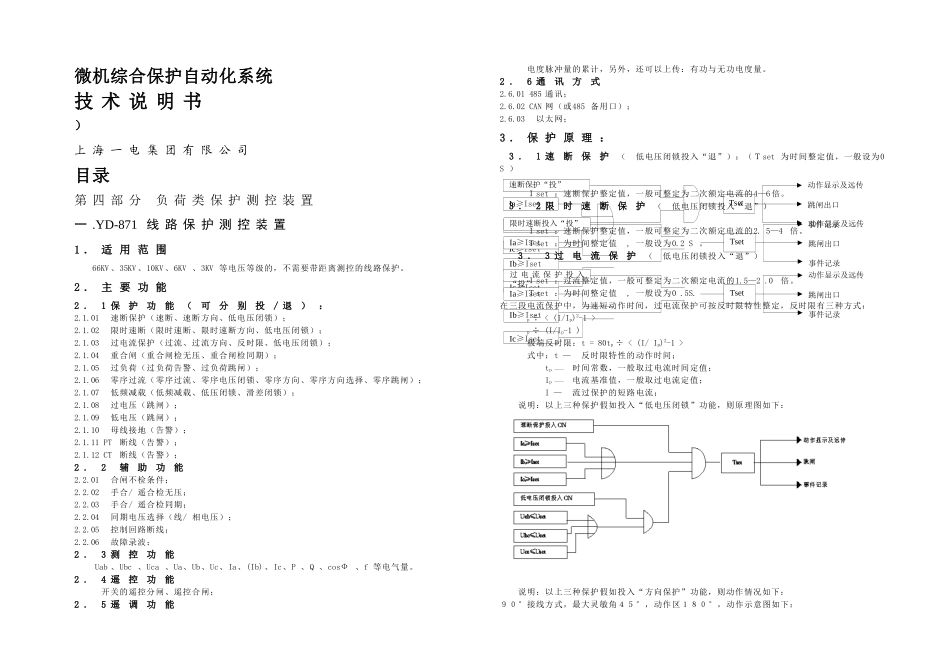

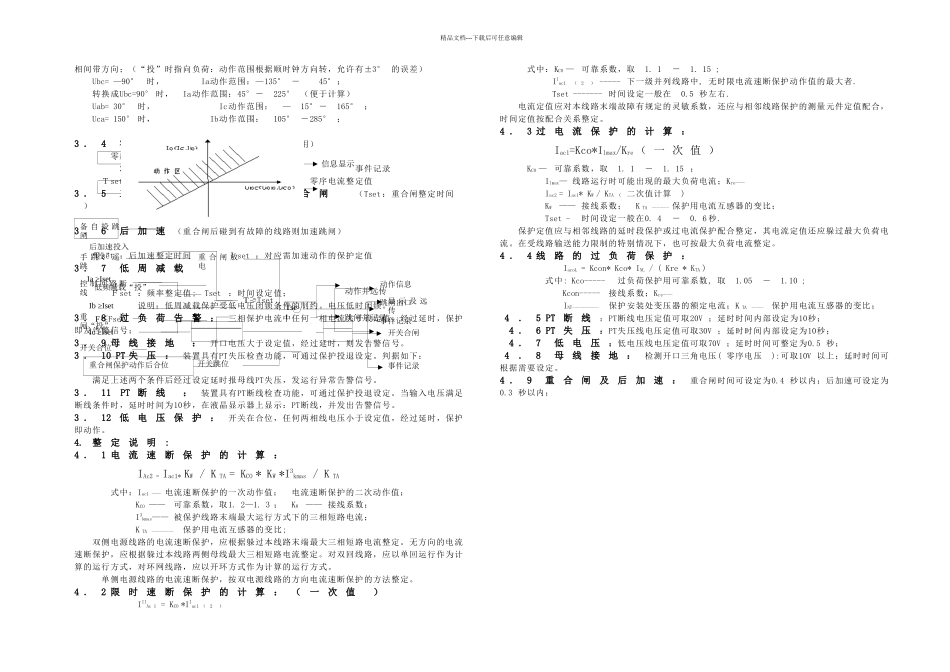

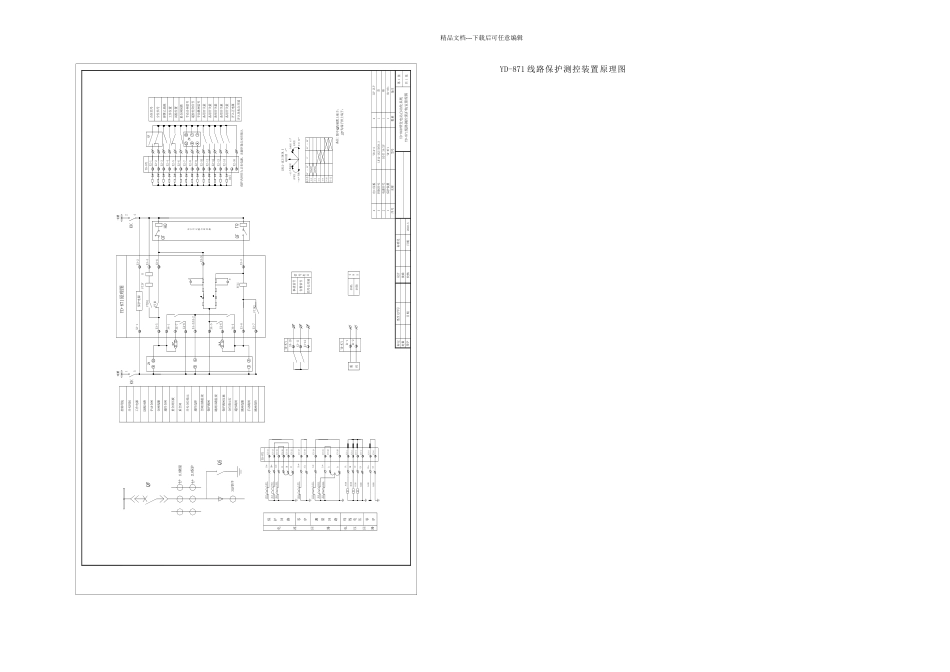

Tset速断保护“投”Ia≥IsetIb≥IsetIc≥Iset动作显示及远传跳闸出口事件记录Tset限时速断投入“投”Ia≥IsetIb≥IsetIc≥Iset动作显示及远传跳闸出口事件记录Tset过 电 流 保 护 投 入 “投”Ia≥IsetIb≥IsetIc≥Iset动作显示及远传跳闸出口事件记录微机综合保护自动化系统技 术 说 明 书）上 海 一 电 集 团 有 限 公 司目录第 四 部 分 负 荷 类 保 护 测 控 装 置一 .YD-871 线 路 保 护 测 控 装 置1 ． 适 用 范 围66KV 、35KV 、10KV 、6KV 、3KV 等电压等级的，不需要带距离测控的线路保护。2 ． 主 要 功 能2 ．1 保护功能（可分别投/ 退）：2.1.01 速断保护（速断、速断方向、低电压闭锁）；2.1.02 限时速断（限时速断、限时速断方向、低电压闭锁）；2.1.03 过电流保护（过流、过流方向、反时限、低电压闭锁）；2.1.04 重合闸（重合闸检无压、重合闸检同期）；2.1.05 过负荷（过负荷告警、过负荷跳闸）；2.1.06 零序过流（零序过流、零序电压闭锁、零序方向、零序方向选择、零序跳闸）；2.1.07 低频减载（低频减载、低压闭锁、滑差闭锁）；2.1.08 过电压（跳闸）；2.1.09 低电压（跳闸）；2.1.10 母线接地（告警）；2.1.11 PT断线（告警）；2.1.12 CT断线（告警）；2 ．2 辅助功能2.2.01 合闸不检条件；2.2.02 手合/ 遥合检无压；2.2.03 手合/ 遥合检同期；2.2.04 同期电压选择（线/ 相电压）；2.2.05 控制回路断线；2.2.06 故障录波；2 ．3 测控功能 Uab 、Ubc 、Uca 、Ua、Ub、Uc、Ia、(Ib) 、Ic、P 、Q 、cosФ 、f 等电气量。2 ．4 遥控功能 开关的遥控分闸、遥控合闸；2 ．5 遥调功能 电度脉冲量的累计，另外，还可以上传：有功与无功电度量。2 ．6 通讯方式2.6.01 485 通讯；2.6.02 CAN 网（或485 备用口）；2.6.03 以太网；3 ． 保 护 原 理 ：3 ．1 速断保护（ 低电压闭锁投入“退”）：（Ｔset 为时间整定值，一般设为0 S ）Ｉset ：速断保护整定值，一般可整定为二次额定电流的4—6 倍。3 ．2 限时速断保护（ 低电压闭锁投入“退”） Ｉset ：速断保护整定值，一般可整定为二次额定电流的2. 5—4倍。Ｔset ：为时间整定值 , 一般设为0.2 S 。3 ．3 过电流保护（ 低电压闭锁投入“退”） Ｉset ：过流整定值，一般可整定为二次额定电流的1.5—2 .0倍。Ｔset ：为时间整定值 ,...
