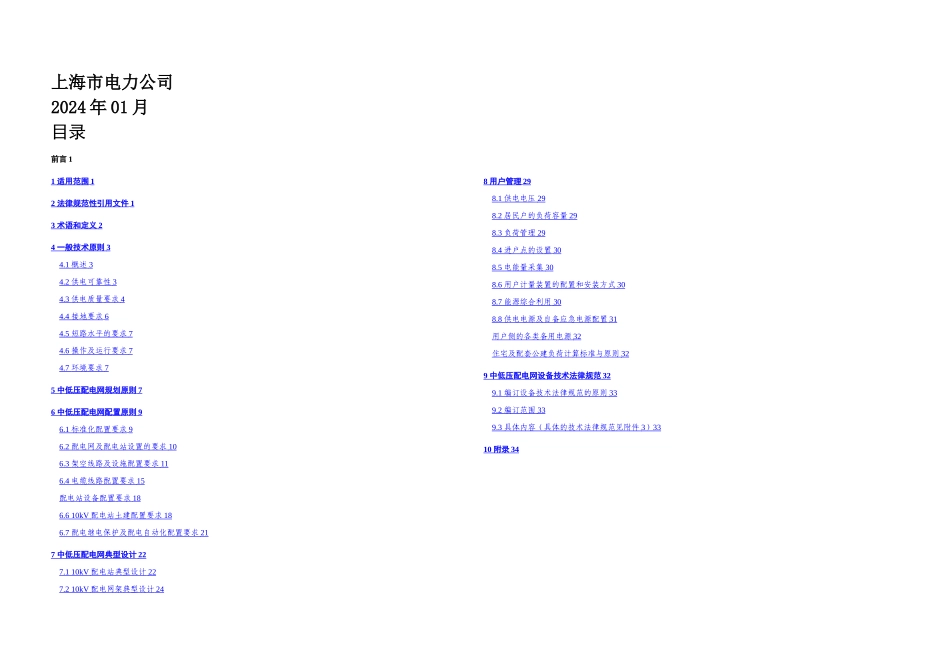

上海市电力公司2024 年 01 月目录前言 11 适用范围 1 2 法律规范性引用文件 1 3 术语和定义 2 4 一般技术原则 3 4.1 概述 3 4.2 供电可靠性 3 4.3 供电质量要求 4 4.4 接地要求 6 4.5 短路水平的要求 7 4.6 操作及运行要求 7 4.7 环境要求 7 5 中低压配电网规划原则 7 6 中低压配电网配置原则 9 6.1 标准化配置要求 9 6.2 配电网及配电站设置的要求 10 6.3 架空线路及设施配置要求 11 6.4 电缆线路配置要求 15 配电站设备配置要求 18 6.6 10kV 配电站土建配置要求 18 6.7 配电继电保护及配电自动化配置要求 21 7 中低压配电网典型设计 22 7.1 10kV 配电站典型设计 22 7.2 10kV 配电网架典型设计 24 8 用户管理 29 8.1 供电电压 29 8.2 居民户的负荷容量 29 8.3 负荷管理 29 8.4 进户点的设置 30 8.5 电能量采集 30 8.6 用户计量装置的配置和安装方式 30 8.7 能源综合利用 30 8.8 供电电源及自备应急电源配置 31 用户侧的各类备用电源 32 住宅及配套公建负荷计算标准与原则 32 9 中低压配电网设备技术法律规范 32 9.1 编订设备技术法律规范的原则 33 9.2 编订范围 33 9.3 具体内容(具体的技术法律规范见附件 3 ) 33 10 附录 34 前 言为把上海市电力公司建设成为国内领先、国际一流、符合现代化国际大都市进展要求的供电企业,在严格执行《国家电网公司城市配电网技术导则》的基础上,结合原有《上海电网若干技术原则的规定(第四版)》和《上海中、低压电网配置原则及典型设计(2024 版)》,吸取国内相关省市供电企业的先进经验,从资产全寿命周期管理的角度,法律规范上海中、低压配电网的规划、设计、建设、运维及改造工作,全面提高配电网设备装备水平,特制定本导则。本导则根据国家和行业有关法律、法规、法律规范和规程,并结合目前上海市电力公司配电网的进展水平、运行经验和管理要求而提出。本导则由上海市电力公司生产技术部提出。本导则由上海市电力公司生产技术部归口并解释。1 适用范围本导则规定了上海 10kV 及以下配电网规划、设计、建设、运维和改造所应遵循的主要技术原则。相关工作除应符合本导则的规定外,还应符合国家、行业、地方现行有关标准、法律规范和规程的规定。本导则适用于上海市电力公司及其所属各供电公司。 2 法律规范性引用文件下列文件中的条款通过本导则的引用而成为本...
