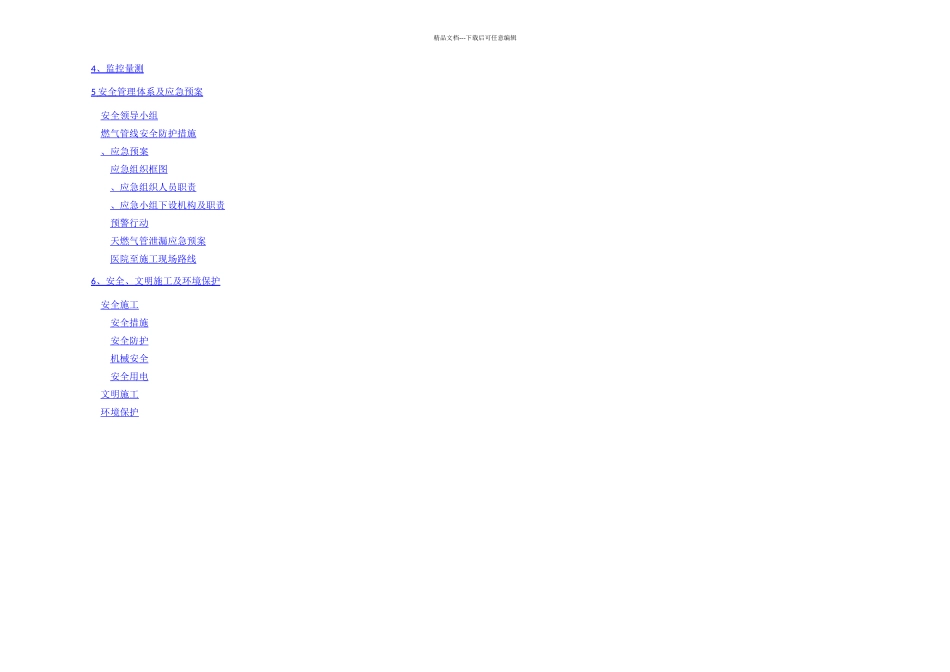

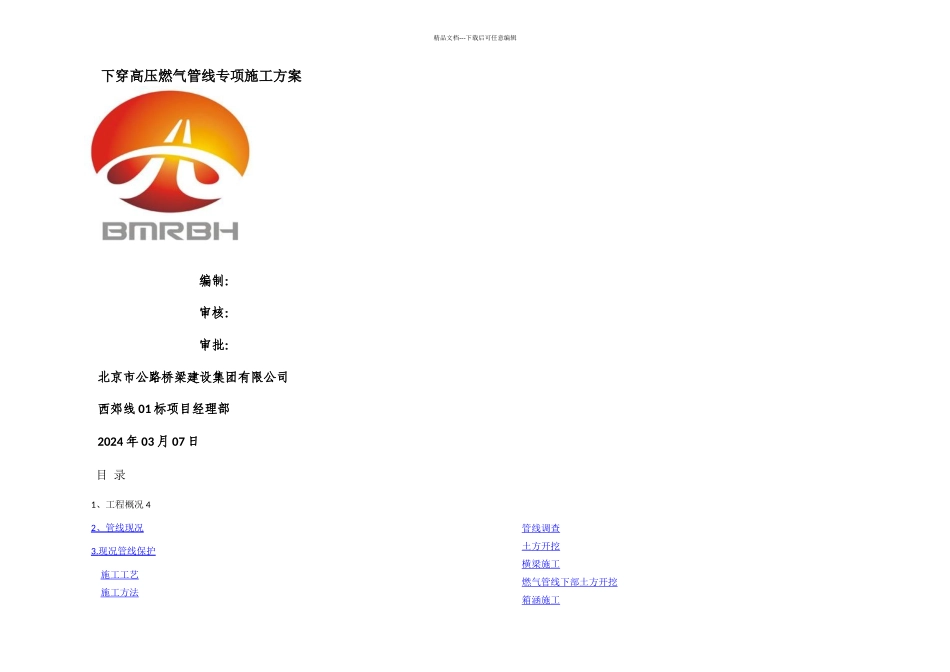

精品文档---下载后可任意编辑下穿高压燃气管线专项施工方案编制：审核：审批：北京市公路桥梁建设集团有限公司西郊线 01 标项目经理部2024 年 03 月 07 日目 录1、工程概况 42 、管线现况 3. 现况管线保护 施工工艺 施工方法 管线调查 土方开挖 横梁施工 燃气管线下部土方开挖 箱涵施工 精品文档---下载后可任意编辑4 、监控量测 5 安全管理体系及应急预案 安全领导小组 燃气管线安全防护措施 、应急预案 应急组织框图 、应急组织人员职责 、应急小组下设机构及职责 预警行动 天燃气管泄漏应急预案 医院至施工现场路线 6 、安全、文明施工及环境保护 安全施工 安全措施 安全防护 机械安全 安全用电 文明施工 环境保护 精品文档---下载后可任意编辑下穿高压燃气管线专项施工方案1、工程概况北京现代有轨电车西郊线是连接北京主城区和香山风景区的一条服务于西郊风景区，以旅游、休闲、观光为目的的专用轨道交通线路。西郊线全长 9.035㎞，其中地下线约 1.917㎞（含 U 型槽），地面线约 6.347㎞，高架线约0.800㎞。全线设车站 7 座（香山站、植物园站、万安公墓站、玉泉郊野公园站、颐和园西门站、颐和园南门站、巴沟站），其中换乘站 2 座，万安公墓站与 L6 线换乘，巴沟站与地铁 M10 线换乘。线路设车辆段一座，位于本线终点巴沟站东侧，地铁 M10 线巴沟站北侧。轨道交通西郊线是线网中一条主城区连接香山地区的专用轨道交通线,其定位为一条以旅游、休闲、观光为主，兼顾沿线客流的低运量等级的轻轨（即现代有轨电车）线路，主要服务于香山、植物园地区，并兼顾沿线交通疏解和环境保护的功能。北京轨道交通西郊线工程土建施工 01 合同段起点香山脚下 4#停车场，经北京市植物园、香泉环岛、南旱河路、万安公墓、玉泉郊野公园至 K5+460。2、管线现况西郊线矿山法区间隧道在里程 K1+512 处，下穿 Φ700 高压燃气管风险源，下穿段位于植物园站~万安公墓站区间，pa，是高压 B 级(GB50028-2024)，管与管的连接接头形式焊接连接，管线下面一般为直埋且无垫层，管内底标高。图 2-1 管线与本工程平面位置示意图图 2-2 隧道明挖下穿 Φ700 高压燃气管关系示意图φ700 燃气管线精品文档---下载后可任意编辑3.现况管线保护现况高压燃气管线下方是本工程的明挖暗埋区段，在施工过程中燃气管线将悬于明挖基坑上方，为了保证燃气管线的安全，施工前需对管线进行安全保护措施，确保施工...
