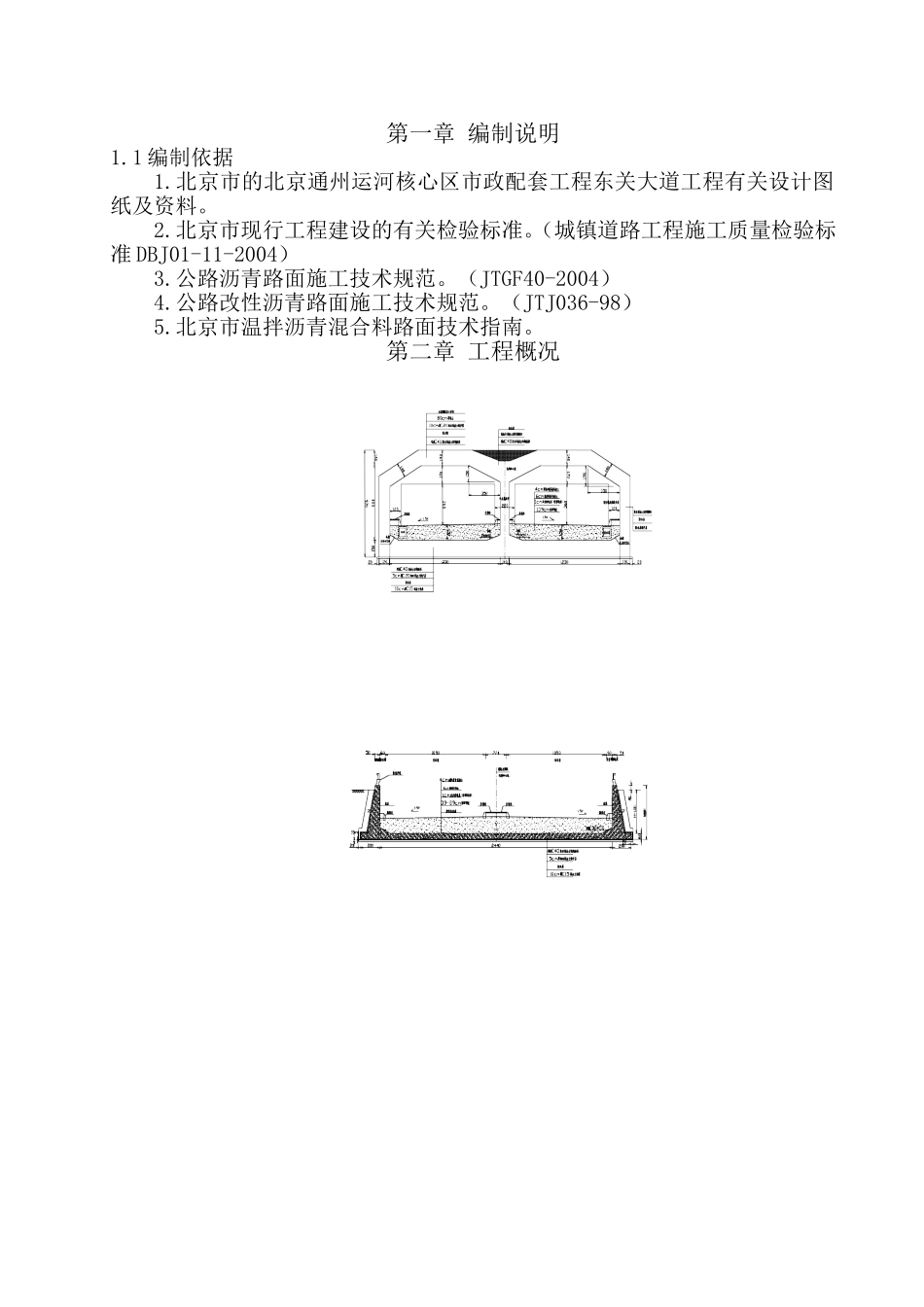

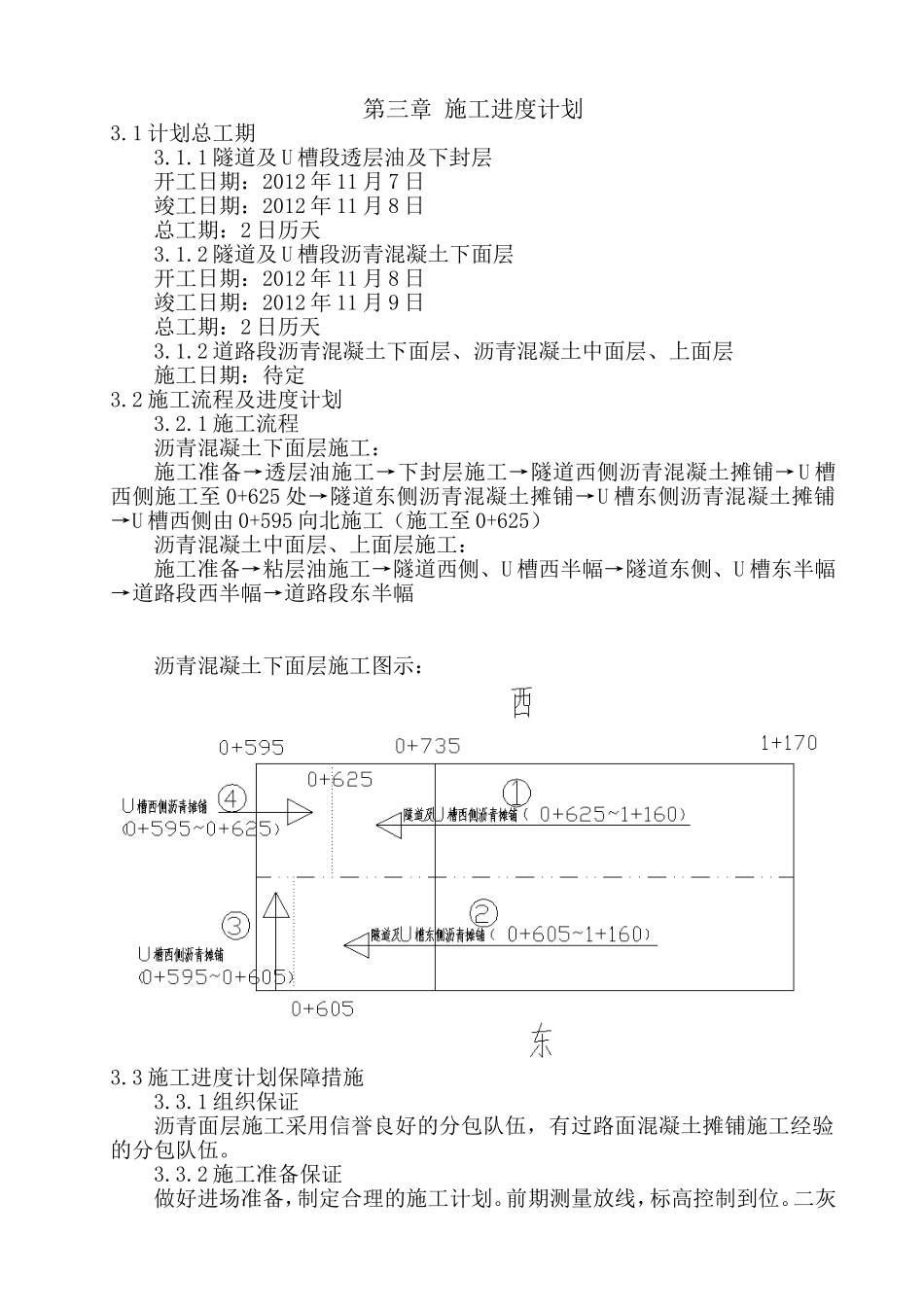

第一章编制说明1.1编制依据1.北京市的北京通州运河核心区市政配套工程东关大道工程有关设计图纸及资料。2.北京市现行工程建设的有关检验标准。（城镇道路工程施工质量检验标准DBJ01-11-2004）3.公路沥青路面施工技术规范。（JTGF40-2004）4.公路改性沥青路面施工技术规范。（JTJ036-98）5.北京市温拌沥青混合料路面技术指南。第二章工程概况第三章施工进度计划3.1计划总工期3.1.1隧道及U槽段透层油及下封层开工日期：2012年11月7日竣工日期：2012年11月8日总工期：2日历天3.1.2隧道及U槽段沥青混凝土下面层开工日期：2012年11月8日竣工日期：2012年11月9日总工期：2日历天3.1.2道路段沥青混凝土下面层、沥青混凝土中面层、上面层施工日期：待定3.2施工流程及进度计划3.2.1施工流程沥青混凝土下面层施工：施工准备→透层油施工→下封层施工→隧道西侧沥青混凝土摊铺→U槽西侧施工至0+625处→隧道东侧沥青混凝土摊铺→U槽东侧沥青混凝土摊铺→U槽西侧由0+595向北施工（施工至0+625）沥青混凝土中面层、上面层施工：施工准备→粘层油施工→隧道西侧、U槽西半幅→隧道东侧、U槽东半幅→道路段西半幅→道路段东半幅沥青混凝土下面层施工图示：3.3施工进度计划保障措施3.3.1组织保证沥青面层施工采用信誉良好的分包队伍，有过路面混凝土摊铺施工经验的分包队伍。3.3.2施工准备保证做好进场准备，制定合理的施工计划。前期测量放线，标高控制到位。二灰钢渣基层养护期满足规范要求，强度达到设计规范要求。3.3.3技术保证针对本工程的特点及难点，采用最成熟、最可靠、最有效的施工技术和工艺，优化施工工序，改进施工方法。3.4劳动力配置组织有施工经验、技术水平高的专业化施工队伍队伍。劳动力使用计划表序号工种名称数量1车辆协管员4人2电工1人3摊铺工人20人4机械操作工10人5测量工2人3.5施工机械配置根据计划安排提前调配机械设备，并报监理工程师批准。安排好机械设备进场日期，做到随调随到。主要机械设备使用计划表（隧道及U槽段下面层）序号设备及仪器名称型号/产地/出厂日期数量（台）备注1摊铺机ABG423/德国/20081用于沥青摊铺2沥青洒布车1用于透层3同步碎石封层车1用于下封层施工4小型压路机1用于沥青压实5压路机DD110/德国/20071用于沥青、下封层压实6压路机DD130/德国/20071用于沥青压实7压路机DD110/德国/20091用于沥青压实8平板振动夯1用于下层油边缘压实9装载机50型110小型运输车311风扇412洒水车1注：由于道路段及全线中面层、顶面层施工日期还未确定，故施工机械暂时未确定。第四章施工方案4.1前期测量对隧道和U槽内按施工需要进行测量放线，其中直线段10米一个控制断面，曲线段5米一个控制断面，保证路面的中线、宽度和高程。道路段直线段10米一个控制断面，曲线段5米一个控制断面。4.2施工准备1）现场配备装载机一台，对无法卸尽的沥青材料进行收集，采用小型运输车辆二次进行运送，对温度偏低的余料予以废弃。2）准备大风扇4台，风扇直径在1米，功率500瓦，排风方向隧道出口，施工时每50米设置一台，保证空气流动，并随摊铺机移动，保证施工区200米范围内空气流通。3）所有参施人员配备口罩及棉球，防止有毒气体及噪音。4）配备对讲机4台，随时保证洞内洞外的联系畅通。5）隧道进口停放一辆装满水的洒水车，随时待命防止突发事件。6）所有参施车辆及机械设备照明齐全且完好。4.3透层油施工4.3.1设计参数材料采用乳化沥青PC-2，用量为1.0～1.2L/m2,渗入深度不小于5mm，浇洒透层油后立即撒布石屑，用量2.5m3/1000m2。4.3.2施工机械机械采用沥青洒布车喷洒（能电脑控制温度、喷洒量）。该设备计量准确，洒布均匀。4.3.3准备：1.基层施工养生完毕，现场报检，经监理验收认可。2.表面有泥土等杂物，应用空压机吹干净，并保持干燥。3.确定沥青、配套机具已准备就绪。4.施工区的结构物应加以保护，以免溅上沥青受到污染。4.3.4洒布1.透层油施工时应密切注意天气情况，当气温低于10℃或大风天气，即将降雨时，不得喷洒透层油。2.透层油的洒布在基层碾压成型并养生大于7天后喷洒。3.浇洒透层油前由专人清扫路面，并对构造物用塑料薄膜覆盖适当防护，防止污染。4.透层油洒布过...
