河南xxx工业有限责任公司锅炉房3台10T蒸汽锅炉自控系统控制方案VIP免费

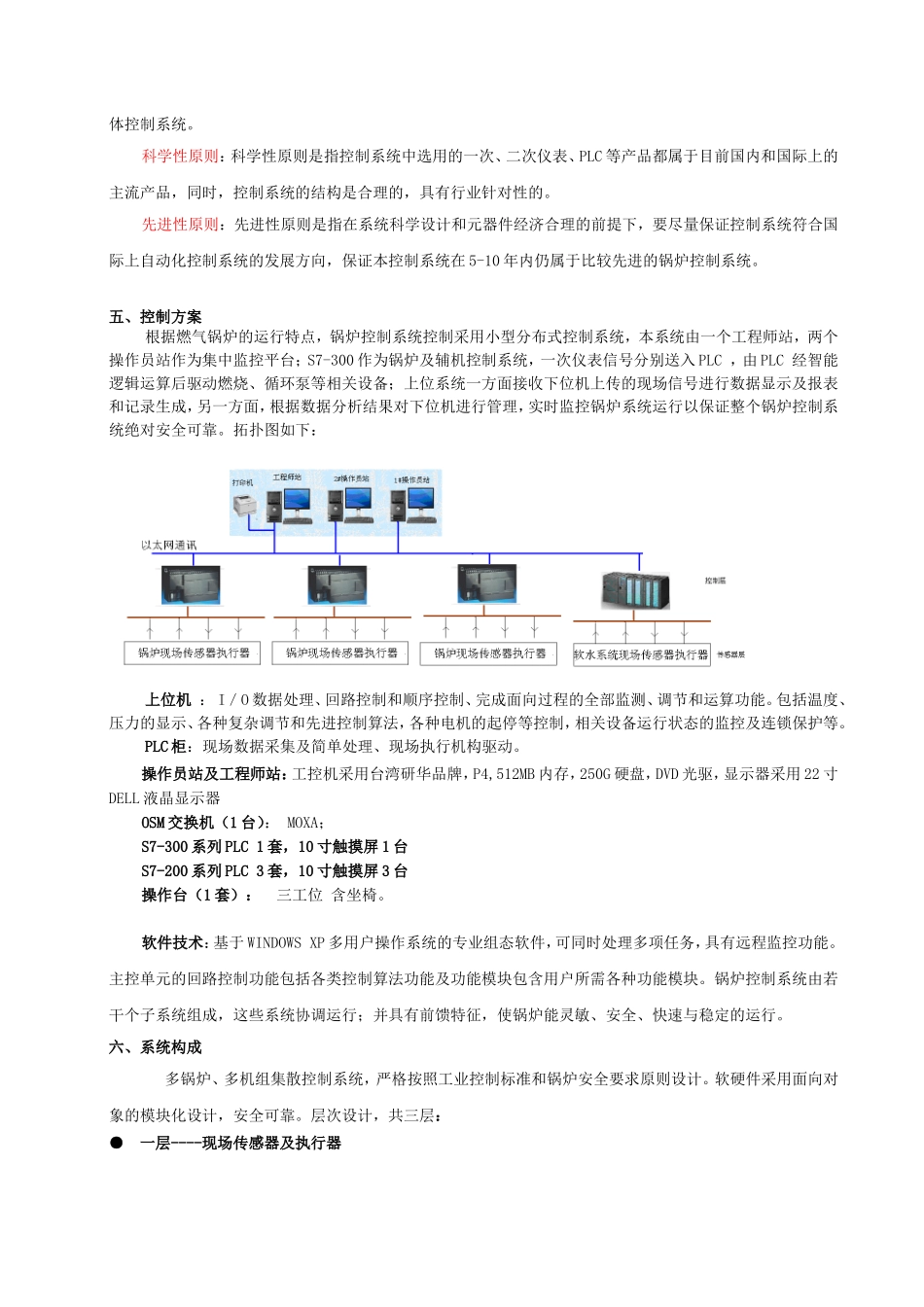

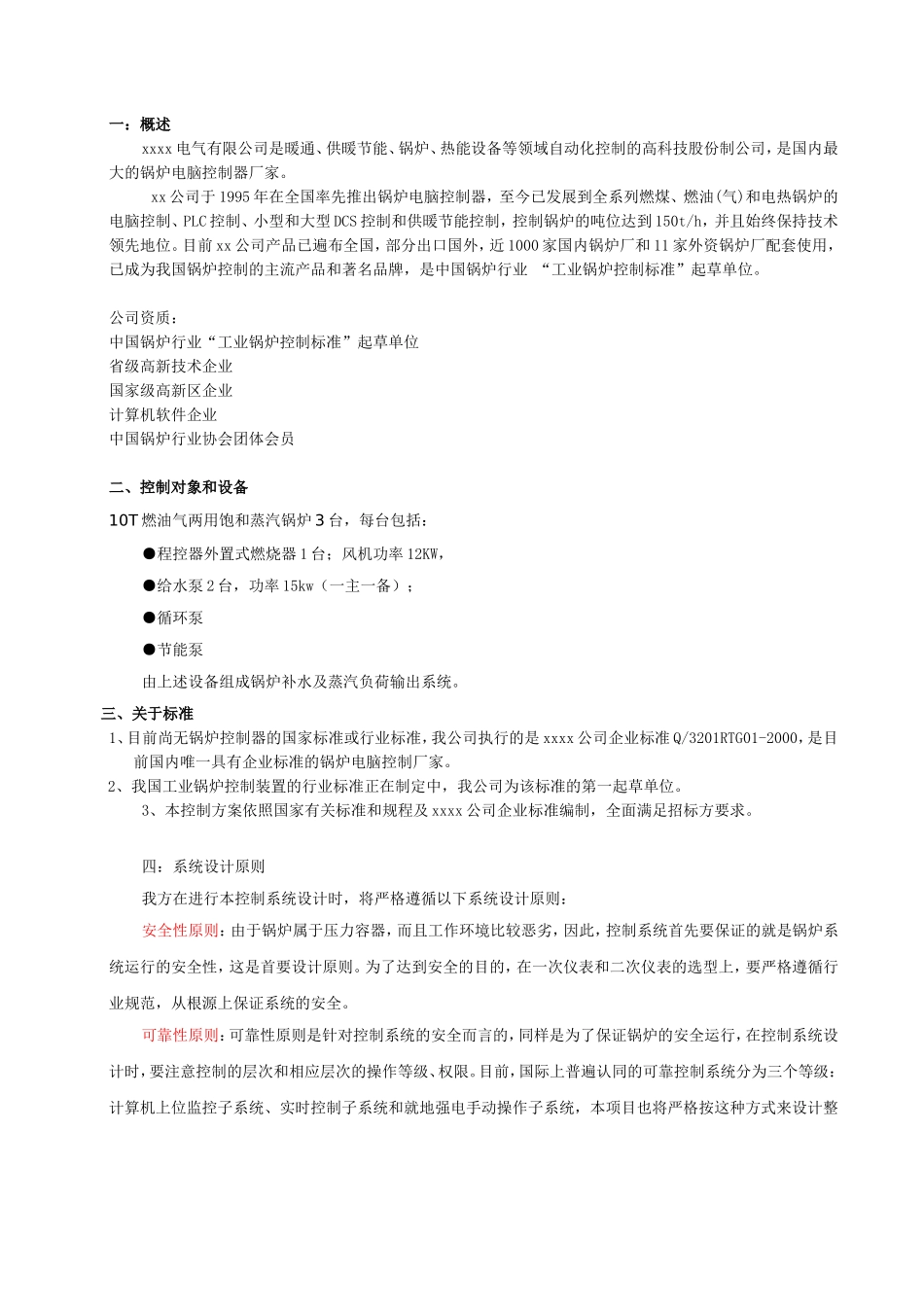

河南xxx工业有限责任公司锅炉房3台10T蒸汽锅炉自控系统控制方案xxxx电气系统有限公司一：概述xxxx电气有限公司是暖通、供暖节能、锅炉、热能设备等领域自动化控制的高科技股份制公司，是国内最大的锅炉电脑控制器厂家。xx公司于1995年在全国率先推出锅炉电脑控制器，至今已发展到全系列燃煤、燃油(气)和电热锅炉的电脑控制、PLC控制、小型和大型DCS控制和供暖节能控制，控制锅炉的吨位达到150t/h，并且始终保持技术领先地位。目前xx公司产品已遍布全国，部分出口国外，近1000家国内锅炉厂和11家外资锅炉厂配套使用，已成为我国锅炉控制的主流产品和著名品牌，是中国锅炉行业“工业锅炉控制标准”起草单位。公司资质：中国锅炉行业“工业锅炉控制标准”起草单位省级高新技术企业国家级高新区企业计算机软件企业中国锅炉行业协会团体会员二、控制对象和设备10T燃油气两用饱和蒸汽锅炉3台，每台包括：●程控器外置式燃烧器1台；风机功率12KW，●给水泵2台，功率15kw（一主一备）；●循环泵●节能泵由上述设备组成锅炉补水及蒸汽负荷输出系统。三、关于标准1、目前尚无锅炉控制器的国家标准或行业标准，我公司执行的是xxxx公司企业标准Q/3201RTG01-2000，是目前国内唯一具有企业标准的锅炉电脑控制厂家。2、我国工业锅炉控制装置的行业标准正在制定中，我公司为该标准的第一起草单位。3、本控制方案依照国家有关标准和规程及xxxx公司企业标准编制，全面满足招标方要求。四：系统设计原则我方在进行本控制系统设计时，将严格遵循以下系统设计原则：安全性原则：由于锅炉属于压力容器，而且工作环境比较恶劣，因此，控制系统首先要保证的就是锅炉系统运行的安全性，这是首要设计原则。为了达到安全的目的，在一次仪表和二次仪表的选型上，要严格遵循行业规范，从根源上保证系统的安全。可靠性原则：可靠性原则是针对控制系统的安全而言的，同样是为了保证锅炉的安全运行，在控制系统设计时，要注意控制的层次和相应层次的操作等级、权限。目前，国际上普遍认同的可靠控制系统分为三个等级：计算机上位监控子系统、实时控制子系统和就地强电手动操作子系统，本项目也将严格按这种方式来设计整体控制系统。科学性原则：科学性原则是指控制系统中选用的一次、二次仪表、PLC等产品都属于目前国内和国际上的主流产品，同时，控制系统的结构是合理的，具有行业针对性的。先进性原则：先进性原则是指在系统科学设计和元器件经济合理的前提下，要尽量保证控制系统符合国际上自动化控制系统的发展方向，保证本控制系统在5-10年内仍属于比较先进的锅炉控制系统。五、控制方案根据燃气锅炉的运行特点，锅炉控制系统控制采用小型分布式控制系统，本系统由一个工程师站，两个操作员站作为集中监控平台；S7-300作为锅炉及辅机控制系统，一次仪表信号分别送入PLC，由PLC经智能逻辑运算后驱动燃烧、循环泵等相关设备；上位系统一方面接收下位机上传的现场信号进行数据显示及报表和记录生成，另一方面，根据数据分析结果对下位机进行管理，实时监控锅炉系统运行以保证整个锅炉控制系统绝对安全可靠。拓扑图如下：上位机：I／O数据处理、回路控制和顺序控制、完成面向过程的全部监测、调节和运算功能。包括温度、压力的显示、各种复杂调节和先进控制算法，各种电机的起停等控制，相关设备运行状态的监控及连锁保护等。PLC柜：现场数据采集及简单处理、现场执行机构驱动。操作员站及工程师站：工控机采用台湾研华品牌，P4,512MB内存，250G硬盘，DVD光驱，显示器采用22寸DELL液晶显示器OSM交换机（1台）：MOXA；S7-300系列PLC1套，10寸触摸屏1台S7-200系列PLC3套，10寸触摸屏3台操作台（1套）：三工位含坐椅。软件技术：基于WINDOWSXP多用户操作系统的专业组态软件，可同时处理多项任务，具有远程监控功能。主控单元的回路控制功能包括各类控制算法功能及功能模块包含用户所需各种功能模块。锅炉控制系统由若干个子系统组成，这些系统协调运行；并具有前馈特征，使锅炉能灵敏、安全、快速与稳定的运行。六、系统构成多锅炉、多机组集散控制系统，严格按照工业控制标准和锅炉安全要求原则设计。软硬件采用面向...
