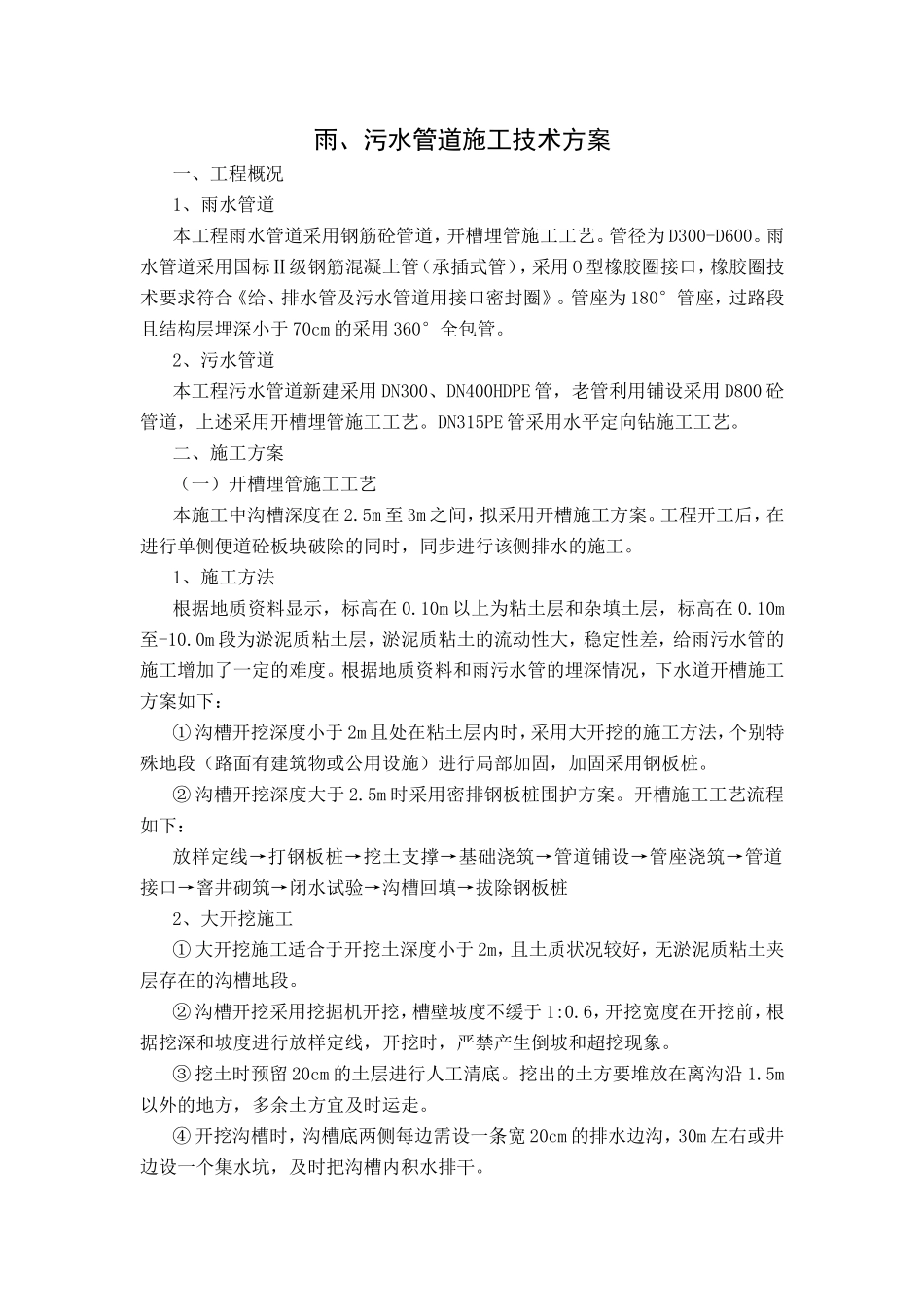

雨、污水管道施工技术方案一、工程概况1、雨水管道本工程雨水管道采用钢筋砼管道，开槽埋管施工工艺。管径为D300-D600。雨水管道采用国标Ⅱ级钢筋混凝土管（承插式管），采用O型橡胶圈接口，橡胶圈技术要求符合《给、排水管及污水管道用接口密封圈》。管座为180°管座，过路段且结构层埋深小于70cm的采用360°全包管。2、污水管道本工程污水管道新建采用DN300、DN400HDPE管，老管利用铺设采用D800砼管道，上述采用开槽埋管施工工艺。DN315PE管采用水平定向钻施工工艺。二、施工方案（一）开槽埋管施工工艺本施工中沟槽深度在2.5m至3m之间，拟采用开槽施工方案。工程开工后，在进行单侧便道砼板块破除的同时，同步进行该侧排水的施工。1、施工方法根据地质资料显示，标高在0.10m以上为粘土层和杂填土层，标高在0.10m至-10.0m段为淤泥质粘土层，淤泥质粘土的流动性大，稳定性差，给雨污水管的施工增加了一定的难度。根据地质资料和雨污水管的埋深情况，下水道开槽施工方案如下：①沟槽开挖深度小于2m且处在粘土层内时，采用大开挖的施工方法，个别特殊地段（路面有建筑物或公用设施）进行局部加固，加固采用钢板桩。②沟槽开挖深度大于2.5m时采用密排钢板桩围护方案。开槽施工工艺流程如下：放样定线→打钢板桩→挖土支撑→基础浇筑→管道铺设→管座浇筑→管道接口→窨井砌筑→闭水试验→沟槽回填→拔除钢板桩2、大开挖施工①大开挖施工适合于开挖土深度小于2m，且土质状况较好，无淤泥质粘土夹层存在的沟槽地段。②沟槽开挖采用挖掘机开挖，槽壁坡度不缓于1:0.6，开挖宽度在开挖前，根据挖深和坡度进行放样定线，开挖时，严禁产生倒坡和超挖现象。③挖土时预留20cm的土层进行人工清底。挖出的土方要堆放在离沟沿1.5m以外的地方，多余土方宜及时运走。④开挖沟槽时，沟槽底两侧每边需设一条宽20cm的排水边沟，30m左右或井边设一个集水坑，及时把沟槽内积水排干。⑤构筑物或公用设施离沟槽较近时，要用钢板桩进行支撑围护。⑥宁波市雨水多，地质差，大开挖施工要合理安排，晾槽时间尽量缩短，以防坍方。3、钢板桩围护沟槽深度在2.5cm以上时，采用密排钢板桩围护方案。钢板桩入土深度T取0.35倍的沟槽深度，但不少于1m。钢板桩应选取6m、22#槽钢。钢板桩施工要点如下：①根据沟槽边线，先开挖钢板桩槽，宽度为0.60m，深度0.50m左右。采用1.2t的柴油打桩机施打，为保证钢板桩的打入质量，采用夹板定位的沉桩方式。打桩操作严格执行《市政工程安全操作规程》。②钢板桩的排列根据土质和沟槽深度，采用咬口形式。③打桩时钢板桩顶部戴钢帽，同时要做到横平竖直。当发现板桩入土过慢，桩锤回弹过大，应查明原因，处理后方可继续施打。④打桩前应查明地下管线或底下构筑物，必要时将管线外露，采取施工保护后再打设板桩，或者局部不打设板桩，采取其它支护措施。4、沟槽开挖①开挖沟槽采用1.00m3的液压挖掘机挖土，挖土至2.00m时，应先距地面0.80m左右深度处布置第一道支撑，管顶上的一道支撑与管顶净距离不小于20cm；支撑采用Φ150×10mm钢管支撑，或者直径大于Φ200mm的原木做支撑。在挖土至离槽底砼基础0.20m处加设一道临时支撑。排管前，在砼基础侧面与钢板桩之间用短原木填塞稳固后，方可拆除临时支撑。钢板桩支撑的水平间距管节长度在2.00m以下时不大于2.50m，钢筋混凝土承插管不大于3.00m时，支撑的垂直间距不大于2.00m。钢板桩沟槽挖土应与支撑密切配合，做到随挖随撑，采用机械挖土时，挖土与支撑更应配合密切。②在采用机械进行挖土时，为防止超挖或扰动槽底土层，机械挖土控制在距槽底标高20cm，预留底层土，再用人工挖出、修整槽底、边挖边修，并立即进行基础混凝土施工。如发现超挖，必须进行处理，严禁用土回填。人工清底清除的松散土、淤泥、大块石等集中后，由起吊机械吊出沟槽外处置，操作人员不准站在臂杆回转半径以内。钢板桩支撑沟槽，采用挖机挖土时，采取后退式挖土方法，严禁挖机进入未设支撑的区域内。③要随时注意槽内的水的排放，在修整槽底的同时又应同时做好明水的排除在槽的两侧近窨井处应设集水坑以便排水。④沟槽的一侧可堆放回填土所需的土方，堆土高度不宜...
