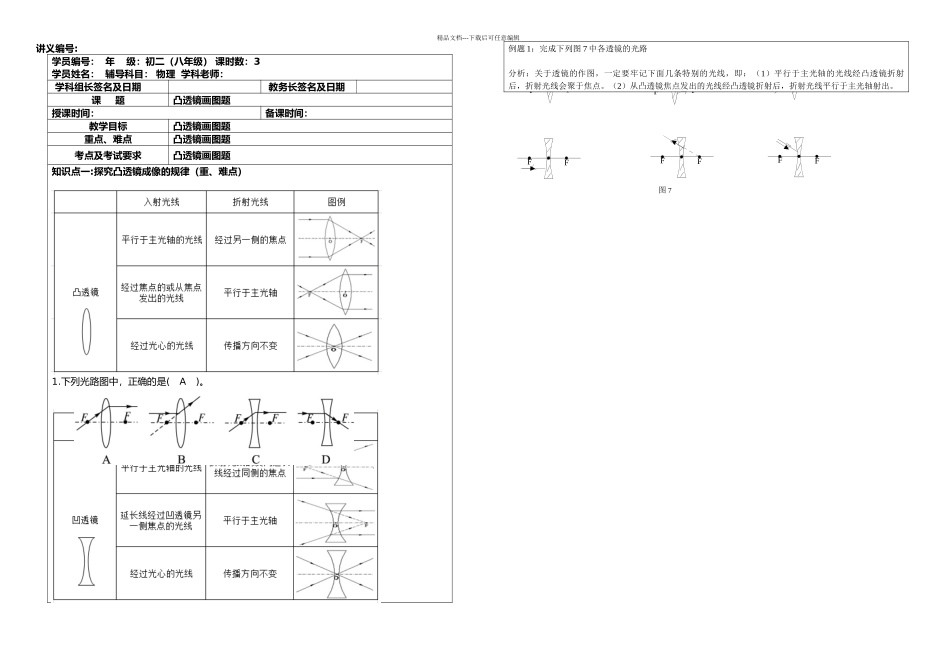

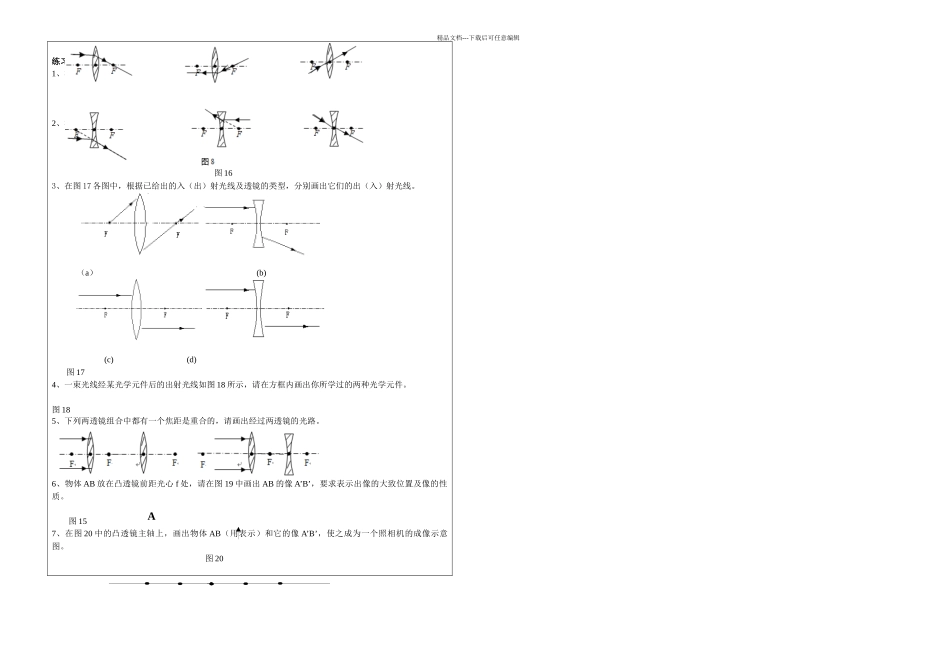

FFFFFFFFFFFF图 7精品文档---下载后可任意编辑讲义编号: 学员编号： 年 级：初二（八年级） 课时数：3学员姓名： 辅导科目： 物理 学科老师：学科组长签名及日期教务长签名及日期课 题凸透镜画图题授课时间：备课时间：教学目标凸透镜画图题重点、难点凸透镜画图题考点及考试要求凸透镜画图题知识点一:探究凸透镜成像的规律（重、难点）1.下列光路图中，正确的是( A )。例题 1：完成下列图 7 中各透镜的光路分析：关于透镜的作图，一定要牢记下面几条特别的光线，即：（1）平行于主光轴的光线经凸透镜折射后，折射光线会聚于焦点。（2）从凸透镜焦点发出的光线经凸透镜折射后，折射光线平行于主光轴射出。FFFFFFFFFFFFBA精品文档---下载后可任意编辑练习题：1、根据凸透镜和凹透镜的性质,完成以下光路图图 152、根据图 16 中各图光线通过透镜前后的方向，画出适当的透镜。图 163、在图 17 各图中，根据已给出的入（出）射光线及透镜的类型，分别画出它们的出（入）射光线。（a） (b) (c) (d)图 174、一束光线经某光学元件后的出射光线如图 18 所示，请在方框内画出你所学过的两种光学元件。图 185、下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路。6、物体 AB 放在凸透镜前距光心 f 处，请在图 19 中画出 AB 的像 A’B’，要求表示出像的大致位置及像的性质。图 157、在图 20 中的凸透镜主轴上，画出物体 AB（用表示）和它的像 A’B’，使之成为一个照相机的成像示意图。图 20A
