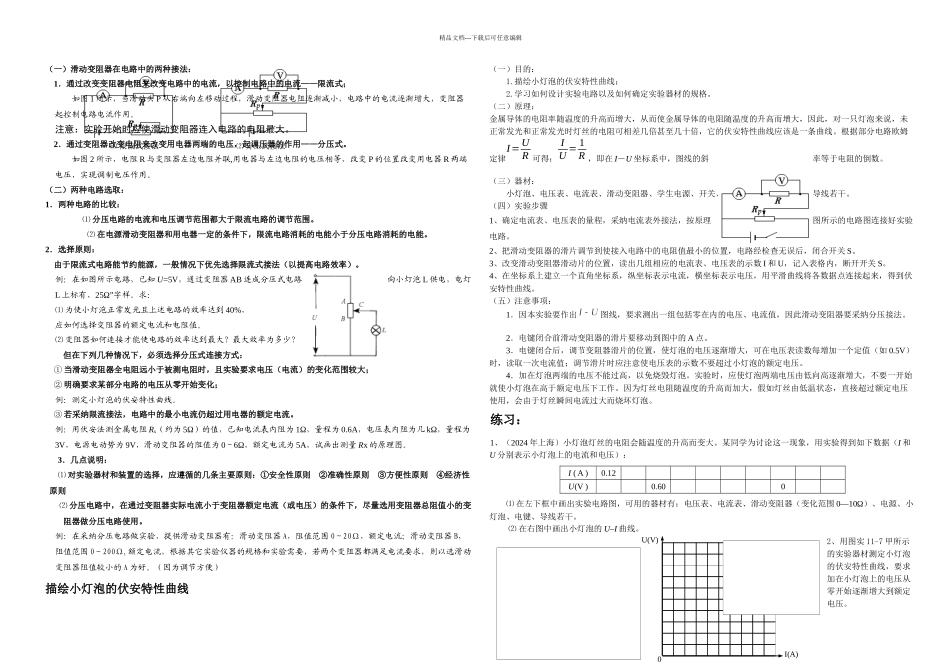

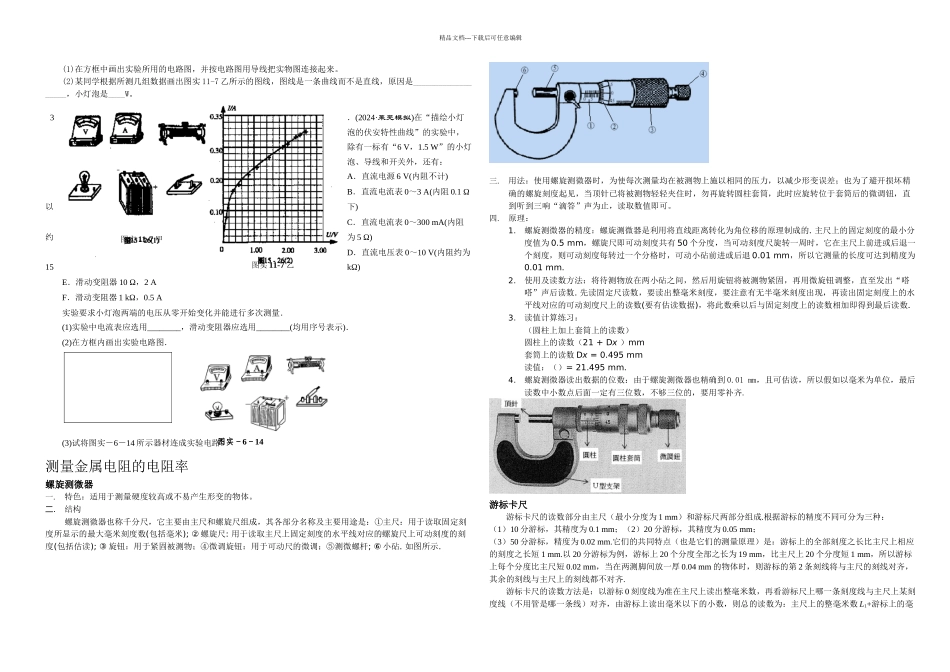

⑵ 分压式接法⑴ 限流式接法U(V)I(A)0精品文档---下载后可任意编辑（一）滑动变阻器在电路中的两种接法：1．通过改变变阻器电阻来改变电路中的电流，以控制电路中的电流——限流式；如图 1 所示，当滑动头 P 从右端向左移动过程，滑动变阻器电阻逐渐减小，电路中的电流逐渐增大，变阻器起控制电路电流作用。注意：实验开始时应使滑动变阻器连入电路的电阻最大。2．通过变阻器改变电阻来改变用电器两端的电压，起调压器的作用——分压式。如图 2 所示，电阻 R 与变阻器左边电阻并联,用电器与左边电阻的电压相等，改变 P 的位置改变用电器 R 两端电压，实现调制电压作用。（二）两种电路选取：1．两种电路的比较：⑴ 分压电路的电流和电压调节范围都大于限流电路的调节范围。⑵ 在电源滑动变阻器和用电器一定的条件下，限流电路消耗的电能小于分压电路消耗的电能。2．选择原则： 由于限流式电路能节约能源，一般情况下优先选择限流式接法（以提高电路效率）。例：在如图所示电路，已知 U=5V，通过变阻器 AB 连成分压式电路向小灯泡 L 供电，电灯L 上标有、25Ω”字样。求：⑴ 为使小灯泡正常发光且上述电路的效率达到 40%，应如何选择变阻器的额定电流和电阻值。⑵ 变阻器如何连接才能使电路的效率达到最大？最大效率为多少？但在下列几种情况下，必须选择分压式连接方式：① 当滑动变阻器全电阻远小于被测电阻时，且实验要求电压（电流）的变化范围较大；② 明确要求某部分电路的电压从零开始变化；例：测定小灯泡的伏安特性曲线。③ 若采纳限流接法，电路中的最小电流仍超过用电器的额定电流。例：用伏安法测金属电阻 Rx（约为 5Ω）的值，已知电流表内阻为 1Ω，量程为 0.6A，电压表内阻为几 kΩ，量程为3V，电源电动势为 9V，滑动变阻器的阻值为 0～6Ω，额定电流为 5A，试画出测量 Rx 的原理图。3．几点说明：⑴ 对实验器材和装置的选择，应遵循的几条主要原则：①安全性原则 ②准确性原则 ③方便性原则 ④经济性原则 ⑵ 分压电路中，在通过变阻器实际电流小于变阻器额定电流（或电压）的条件下，尽量选用变阻器总阻值小的变阻器做分压电路使用。例：在采纳分压电路做实验，提供滑动变阻器有：滑动变阻器 A，阻值范围 0～20Ω，额定电流；滑动变阻器 B，阻值范围 0～200Ω,额定电流，根据其它实验仪器的规格和实验需要，若两个变阻器都满足电流要求，则以选滑动变阻器阻值较小的 A 为好。（...
