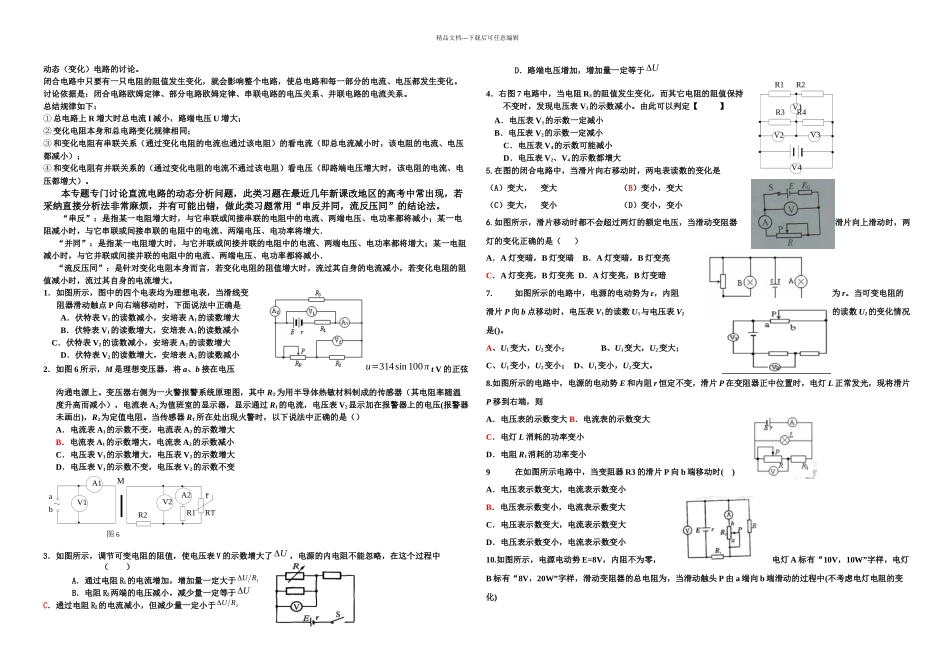

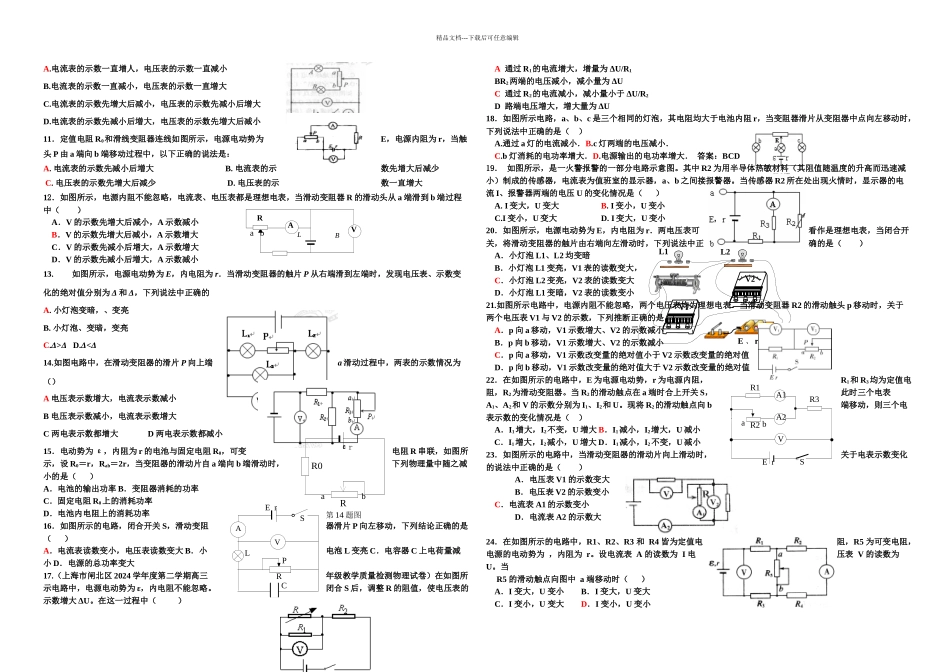

M图 6A1V1V2A2R1RTR2t°ab~V1V2V3V4R1 R2R3 R4精品文档---下载后可任意编辑动态(变化)电路的讨论。闭合电路中只要有一只电阻的阻值发生变化,就会影响整个电路,使总电路和每一部分的电流、电压都发生变化。讨论依据是:闭合电路欧姆定律、部分电路欧姆定律、串联电路的电压关系、并联电路的电流关系。总结规律如下:① 总电路上 R 增大时总电流 I 减小,路端电压 U 增大;② 变化电阻本身和总电路变化规律相同;③ 和变化电阻有串联关系(通过变化电阻的电流也通过该电阻)的看电流(即总电流减小时,该电阻的电流、电压都减小);④ 和变化电阻有并联关系的(通过变化电阻的电流不通过该电阻)看电压(即路端电压增大时,该电阻的电流、电压都增大)。本专题专门讨论直流电路的动态分析问题,此类习题在最近几年新课改地区的高考中常出现,若采纳直接分析法非常麻烦,并有可能出错,做此类习题常用“串反并同,流反压同”的结论法。“串反”:是指某一电阻增大时,与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小;某一电阻减小时,与它串联或间接串联的电阻中的电流、两端电压、电功率将增大.“并同”:是指某一电阻增大时,与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大;某一电阻减小时,与它并联或间接并联的电阻中的电流、两端电压、电功率都将减小.“流反压同”:是针对变化电阻本身而言,若变化电阻的阻值增大时,流过其自身的电流减小,若变化电阻的阻值减小时,流过其自身的电流增大。1.如图所示,图中的四个电表均为理想电表,当滑线变阻器滑动触点 P 向右端移动时,下面说法中正确是A.伏特表 V1的读数减小,安培表 A1的读数增大B.伏特表 V1的读数增大,安培表 A1的读数减小 C.伏特表 V2的读数减小,安培表 A2的读数增大D.伏特表 V2的读数增大,安培表 A2的读数减小2.如图 6 所示,M 是理想变压器,将 a、b 接在电压u=314sin 100π t V 的正弦沟通电源上。变压器右侧为一火警报警系统原理图,其中 RT为用半导体热敏材料制成的传感器(其电阻率随温度升高而减小),电流表 A2为值班室的显示器,显示通过 R1的电流,电压表 V2显示加在报警器上的电压(报警器未画出),R2为定值电阻。当传感器 RT所在处出现火警时,以下说法中正确的是()A.电流表 A1的示数不变,电流表 A2的示数增大B.电流表 A1的示数增大,电流表 A2的示数减小C.电压表 V1的示数...
