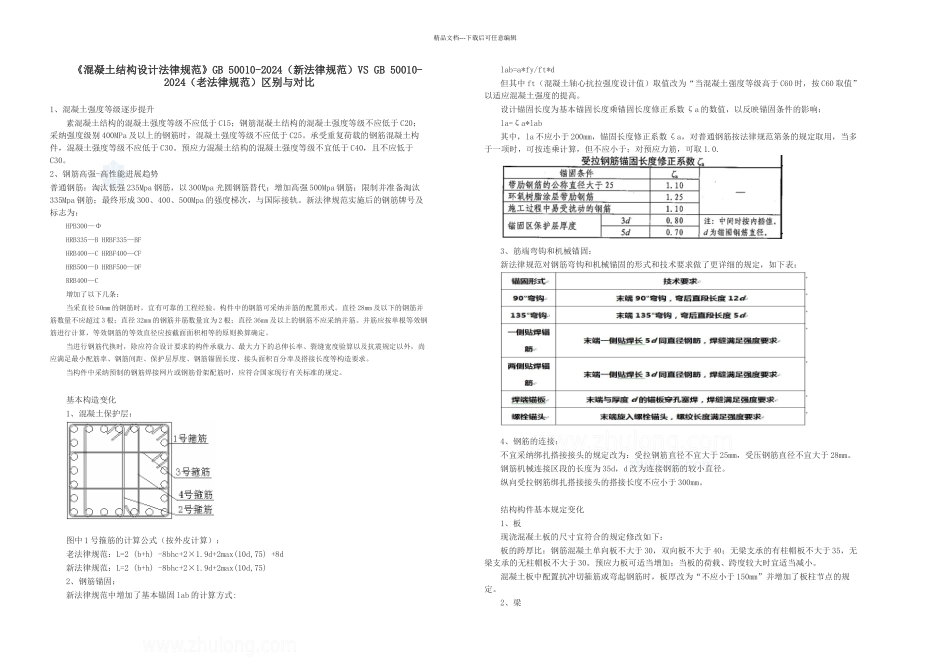

精品文档---下载后可任意编辑《混凝土结构设计法律规范》GB 50010-2024(新法律规范)VS GB 50010-2024(老法律规范)区别与对比1、混凝土强度等级逐步提升素混凝土结构的混凝土强度等级不应低于 C15;钢筋混凝土结构的混凝土强度等级不应低于 C20;采纳强度级别 400MPa 及以上的钢筋时,混凝土强度等级不应低于 C25。承受重复荷载的钢筋混凝土构件,混凝土强度等级不应低于 C30。预应力混凝土结构的混凝土强度等级不宜低于 C40,且不应低于C30。2、钢筋高强-高性能进展趋势普通钢筋:淘汰低强 235Mpa 钢筋,以 300Mpa 光圆钢筋替代;增加高强 500Mpa 钢筋;限制并准备淘汰335Mpa 钢筋;最终形成 300、400、500Mpa 的强度梯次,与国际接轨。新法律规范实施后的钢筋牌号及标志为:HPB300—ΦHRB335—B HRBF335—BF HRB400—C HRBF400—CF HRB500—D HRBF500—DF RRB400—C 增加了以下几条:当采直径 50mm 的钢筋时,宜有可靠的工程经验。构件中的钢筋可采纳并筋的配置形式。直径 28mm 及以下的钢筋并筋数量不应超过 3 根;直径 32mm 的钢筋并筋数量宜为 2 根;直径 36mm 及以上的钢筋不应采纳并筋。并筋应按单根等效钢筋进行计算,等效钢筋的等效直径应按截面面积相等的原则换算确定。当进行钢筋代换时,除应符合设计要求的构件承载力、最大力下的总伸长率、裂缝宽度验算以及抗震规定以外,尚应满足最小配筋率、钢筋间距、保护层厚度、钢筋锚固长度、接头面积百分率及搭接长度等构造要求。当构件中采纳预制的钢筋焊接网片或钢筋骨架配筋时,应符合国家现行有关标准的规定。基本构造变化1、混凝土保护层:图中 1 号箍筋的计算公式(按外皮计算):老法律规范:L=2 (b+h) -8bhc+2×1.9d+2max(10d,75) +8d 新法律规范:L=2 (b+h) -8bhc+2×1.9d+2max(10d,75) 2、钢筋锚固:新法律规范中增加了基本锚固 lab 的计算方式: lab=a*fy/ft*d 但其中 ft(混凝土轴心抗拉强度设计值)取值改为“当混凝土强度等级高于 C60 时,按 C60 取值”以适应混凝土强度的提高。设计锚固长度为基本锚固长度乘锚固长度修正系数 ζa 的数值,以反映锚固条件的影响:la=ζa*lab 其中,la 不应小于 200mm,锚固长度修正系数 ζa,对普通钢筋按法律规范第条的规定取用,当多于一项时,可按连乘计算,但不应小于;对预应力筋,可取 1.0. 3、筋端弯钩和机械锚固:新法律规范对钢筋弯钩和机械锚固的形式和技术要求...
