东北电力大学电力系统潮流计算课程设计

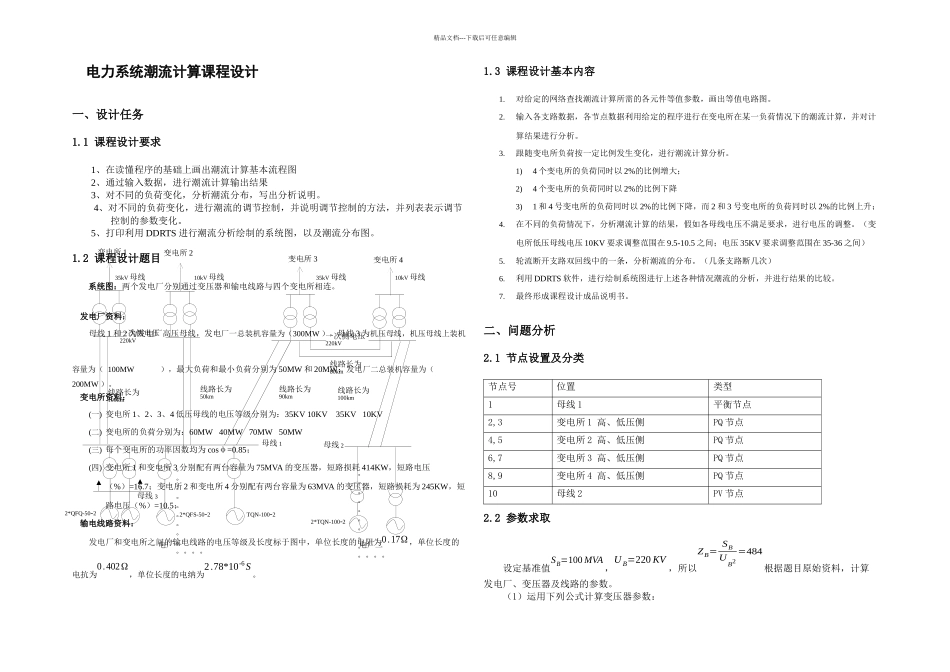

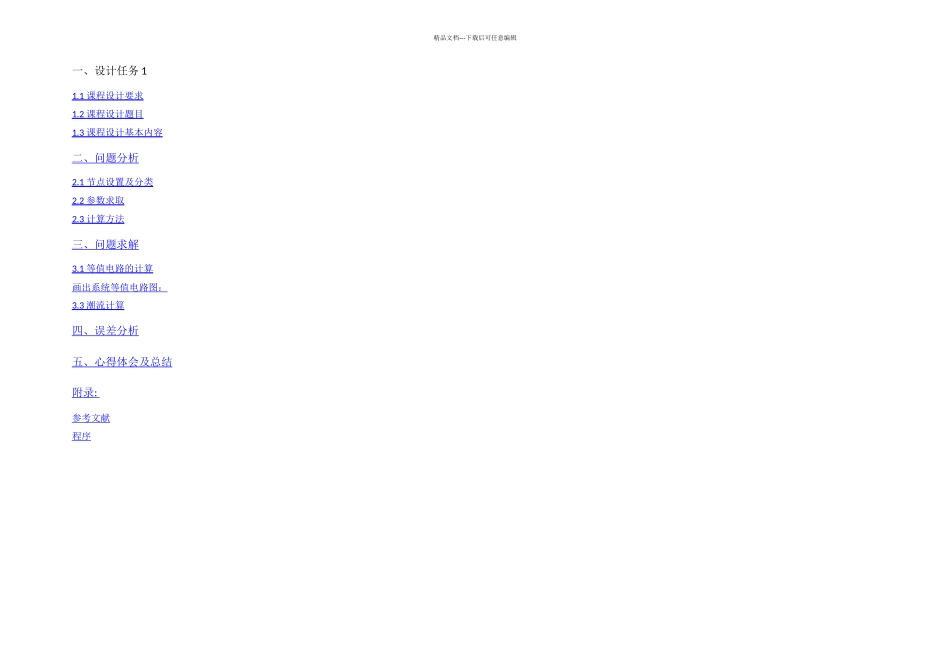

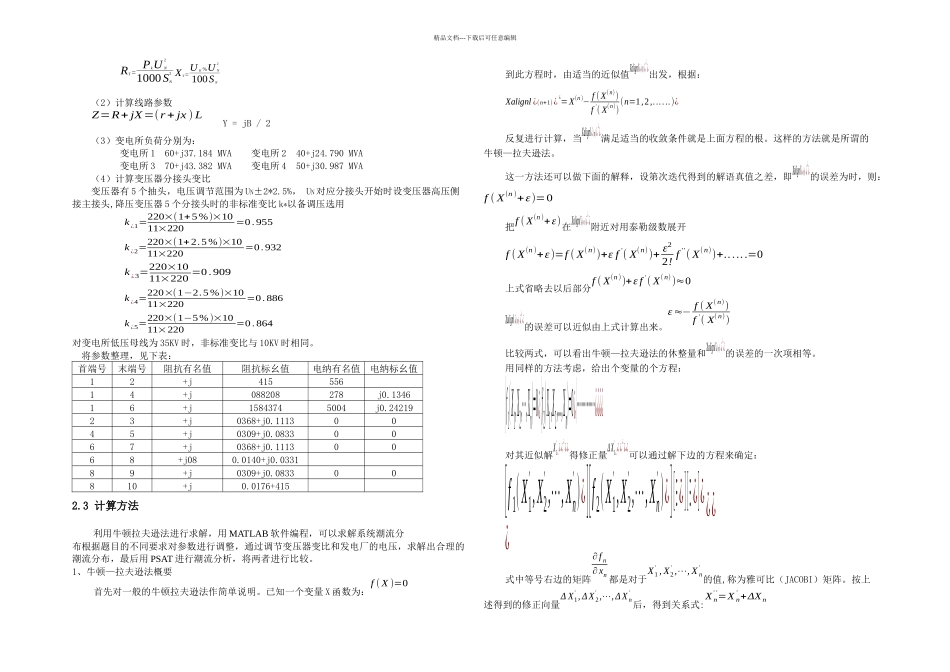

精品文档---下载后可任意编辑一、设计任务 11.1 课程设计要求 1.2 课程设计题目 1.3 课程设计基本内容 二、问题分析 2.1 节点设置及分类 2.2 参数求取 2.3 计算方法 三、问题求解 3.1 等值电路的计算 画出系统等值电路图： 3.3 潮流计算 四、误差分析 五、心得体会及总结 附录 : 参考文献 程序 变电所 1变电所 2变电所 3变电所 435kV 母线10kV 母线35kV 母线10kV 母线一次侧电压220kV一次侧电压220kV母线 1母线 3母线 2线路长为100km线路长为50km线路长为90km线路长为100km2*QFQ-50-22*QFS-50-2TQN-100-22*TQN-100-2。。。。。。。。。。。。。线路长为80km。。。。。。。。。。。。。电厂一电厂二精品文档---下载后可任意编辑电力系统潮流计算课程设计一、设计任务1.1 课程设计要求1、在读懂程序的基础上画出潮流计算基本流程图2、通过输入数据，进行潮流计算输出结果3、对不同的负荷变化，分析潮流分布，写出分析说明。4、对不同的负荷变化，进行潮流的调节控制，并说明调节控制的方法，并列表表示调节控制的参数变化。5、打印利用 DDRTS 进行潮流分析绘制的系统图，以及潮流分布图。1.2 课程设计题目系统图：两个发电厂分别通过变压器和输电线路与四个变电所相连。发电厂资料：母线 1 和 2 为发电厂高压母线，发电厂一总装机容量为（300MW ），母线 3 为机压母线，机压母线上装机容量为（ 100MW ），最大负荷和最小负荷分别为 50MW 和 20MW；发电厂二总装机容量为（ 200MW ）。变电所资料：(一) 变电所 1、2、3、4 低压母线的电压等级分别为：35KV 10KV 35KV 10KV(二) 变电所的负荷分别为：60MW 40MW 70MW 50MW (三) 每个变电所的功率因数均为 cosφ=0.85；(四) 变电所 1 和变电所 3 分别配有两台容量为 75MVA 的变压器，短路损耗 414KW，短路电压（%）=16.7；变电所 2 和变电所 4 分别配有两台容量为 63MVA 的变压器，短路损耗为 245KW，短路电压（%）=10.5；输电线路资料：发电厂和变电所之间的输电线路的电压等级及长度标于图中，单位长度的电阻为0.17Ω ，单位长度的电抗为0.402Ω，单位长度的电纳为2.78*10-6S。1.3 课程设计基本内容1.对给定的网络查找潮流计算所需的各元件等值参数，画出等值电路图。2.输入各支路数据，各节点数据利用给定的程序进行在变电所在某一负荷情况下的潮流计算，并对计算结果进行分析。3.跟随变电所负荷按一定比例发生变...
