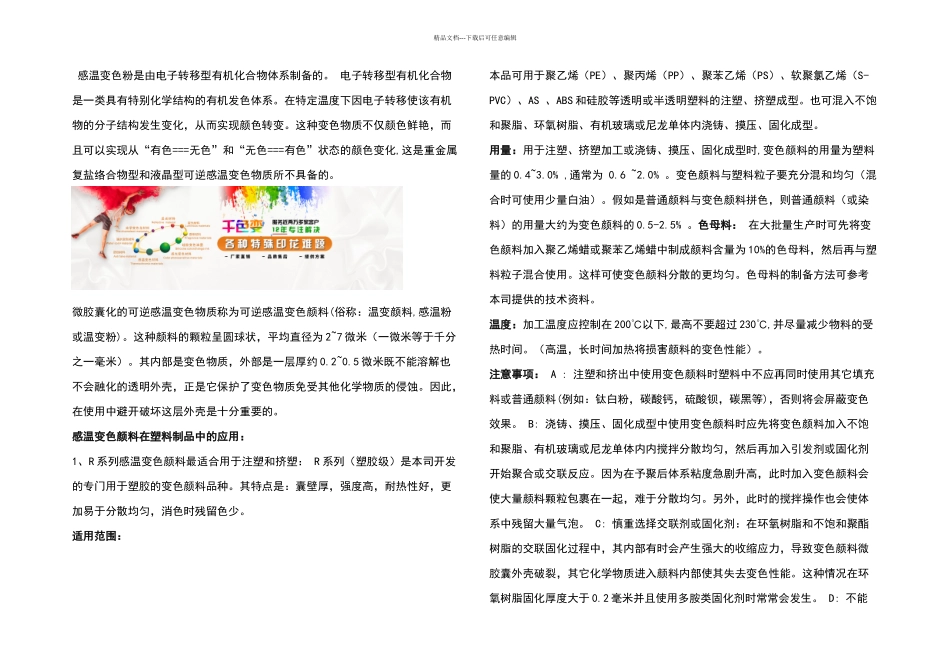

精品文档---下载后可任意编辑 感温变色粉是由电子转移型有机化合物体系制备的。 电子转移型有机化合物是一类具有特别化学结构的有机发色体系。在特定温度下因电子转移使该有机物的分子结构发生变化，从而实现颜色转变。这种变色物质不仅颜色鲜艳，而且可以实现从“有色===无色”和“无色===有色”状态的颜色变化,这是重金属复盐络合物型和液晶型可逆感温变色物质所不具备的。微胶囊化的可逆感温变色物质称为可逆感温变色颜料(俗称：温变颜料,感温粉或温变粉)。这种颜料的颗粒呈圆球状，平均直径为 2~7 微米（一微米等于千分之一毫米）。其内部是变色物质，外部是一层厚约 0.2~0.5 微米既不能溶解也不会融化的透明外壳，正是它保护了变色物质免受其他化学物质的侵蚀。因此，在使用中避开破坏这层外壳是十分重要的。 感温变色颜料在塑料制品中的应用： 1、R 系列感温变色颜料最适合用于注塑和挤塑： R 系列（塑胶级）是本司开发的专门用于塑胶的变色颜料品种。其特点是：囊壁厚，强度高，耐热性好，更加易于分散均匀，消色时残留色少。 适用范围：本品可用于聚乙烯（PE）、聚丙烯（PP）、聚苯乙烯（PS）、软聚氯乙烯（S-PVC）、AS 、ABS 和硅胶等透明或半透明塑料的注塑、挤塑成型。也可混入不饱和聚脂、环氧树脂、有机玻璃或尼龙单体内浇铸、摸压、固化成型。用量：用于注塑、挤塑加工或浇铸、摸压、固化成型时,变色颜料的用量为塑料量的 0.4~3.0% ,通常为 0.6 ~2.0% 。变色颜料与塑料粒子要充分混和均匀（混合时可使用少量白油）。假如是普通颜料与变色颜料拼色，则普通颜料（或染料）的用量大约为变色颜料的 0.5-2.5% 。色母料： 在大批量生产时可先将变色颜料加入聚乙烯蜡或聚苯乙烯蜡中制成颜料含量为 10%的色母料，然后再与塑料粒子混合使用。这样可使变色颜料分散的更均匀。色母料的制备方法可参考本司提供的技术资料。 温度：加工温度应控制在 200℃以下,最高不要超过 230℃,并尽量减少物料的受热时间。（高温，长时间加热将损害颜料的变色性能）。注意事项： A : 注塑和挤出中使用变色颜料时塑料中不应再同时使用其它填充料或普通颜料(例如：钛白粉，碳酸钙，硫酸钡，碳黑等)，否则将会屏蔽变色效果。 B: 浇铸、摸压、固化成型中使用变色颜料时应先将变色颜料加入不饱和聚脂、有机玻璃或尼龙单体内内搅拌分散均匀，然后再加入引发剂或固化剂开始聚合或交联反应。因为在予聚后体系粘度急剧升高，此时加入变色...
