中南大学钢结构课程设计

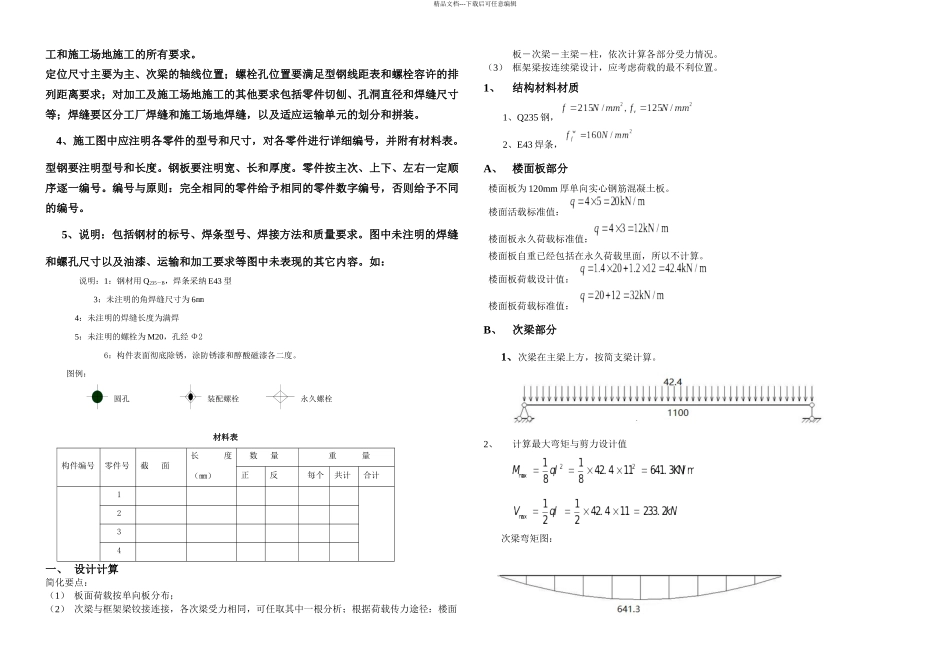

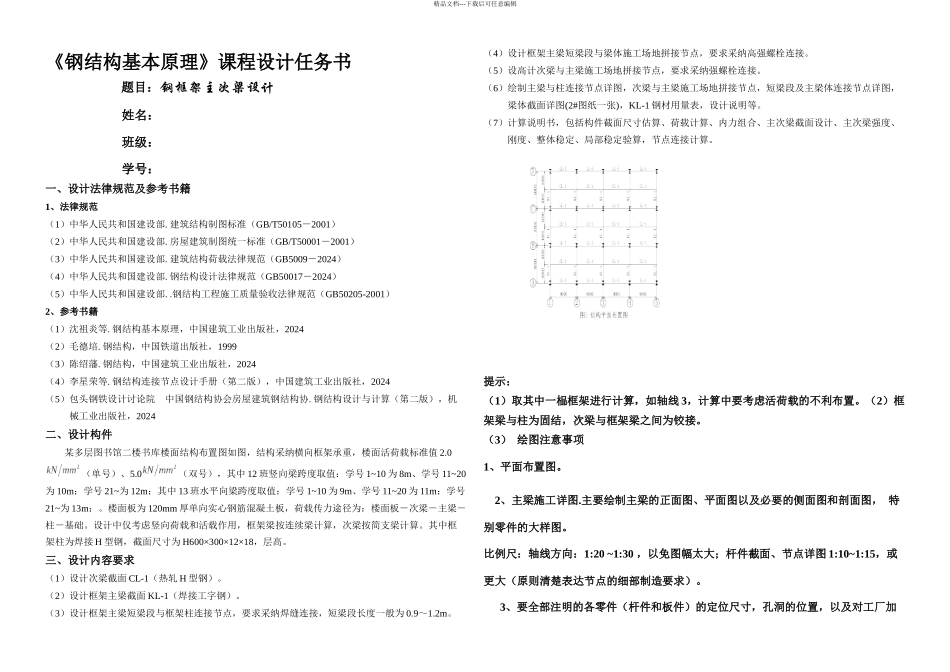

精品文档---下载后可任意编辑《钢结构基本原理》课程设计任务书题目：钢框架主次梁设计姓名：班级：学号：一、设计法律规范及参考书籍1、法律规范（1）中华人民共和国建设部. 建筑结构制图标准（GB/T50105－2001）（2）中华人民共和国建设部. 房屋建筑制图统一标准（GB/T50001－2001）（3）中华人民共和国建设部. 建筑结构荷载法律规范（GB5009－2024）（4）中华人民共和国建设部. 钢结构设计法律规范（GB50017－2024）（5）中华人民共和国建设部. .钢结构工程施工质量验收法律规范（GB50205-2001）2、参考书籍（1）沈祖炎等. 钢结构基本原理，中国建筑工业出版社，2024（2）毛德培. 钢结构，中国铁道出版社，1999（3）陈绍藩. 钢结构，中国建筑工业出版社，2024（4）李星荣等. 钢结构连接节点设计手册（第二版），中国建筑工业出版社，2024（5）包头钢铁设计讨论院 中国钢结构协会房屋建筑钢结构协. 钢结构设计与计算（第二版），机械工业出版社，2024二、设计构件某多层图书馆二楼书库楼面结构布置图如图，结构采纳横向框架承重，楼面活荷载标准值 2.0（单号）、5.0（双号），其中 12 班竖向梁跨度取值：学号 1~10 为 8m、学号 11~20为 10m；学号 21~为 12m；其中 13 班水平向梁跨度取值：学号 1~10 为 9m、学号 11~20 为 11m；学号21~为 13m；。楼面板为 120mm 厚单向实心钢筋混凝土板，荷载传力途径为：楼面板－次梁－主梁－柱－基础。设计中仅考虑竖向荷载和活载作用，框架梁按连续梁计算，次梁按简支梁计算。其中框架柱为焊接 H 型钢，截面尺寸为 H600×300×12×18，层高。三、设计内容要求（1）设计次梁截面 CL-1（热轧 H 型钢）。（2）设计框架主梁截面 KL-1（焊接工字钢）。（3）设计框架主梁短梁段与框架柱连接节点，要求采纳焊缝连接，短梁段长度一般为 0.9～1.2m。（4）设计框架主梁短梁段与梁体施工场地拼接节点，要求采纳高强螺栓连接。（5）设高计次梁与主梁施工场地拼接节点，要求采纳强螺栓连接。（6）绘制主梁与柱连接节点详图，次梁与主梁施工场地拼接节点，短梁段及主梁体连接节点详图，梁体截面详图(2#图纸一张)，KL-1 钢材用量表，设计说明等。（7）计算说明书，包括构件截面尺寸估算、荷载计算、内力组合、主次梁截面设计、主次梁强度、刚度、整体稳定、局部稳定验算，节点连接计算。提示：（1）取其中一榀框架进行计算，如轴线 3，计算中要考虑活荷载的不利布置。（2）框架梁...
