油罐安装方案

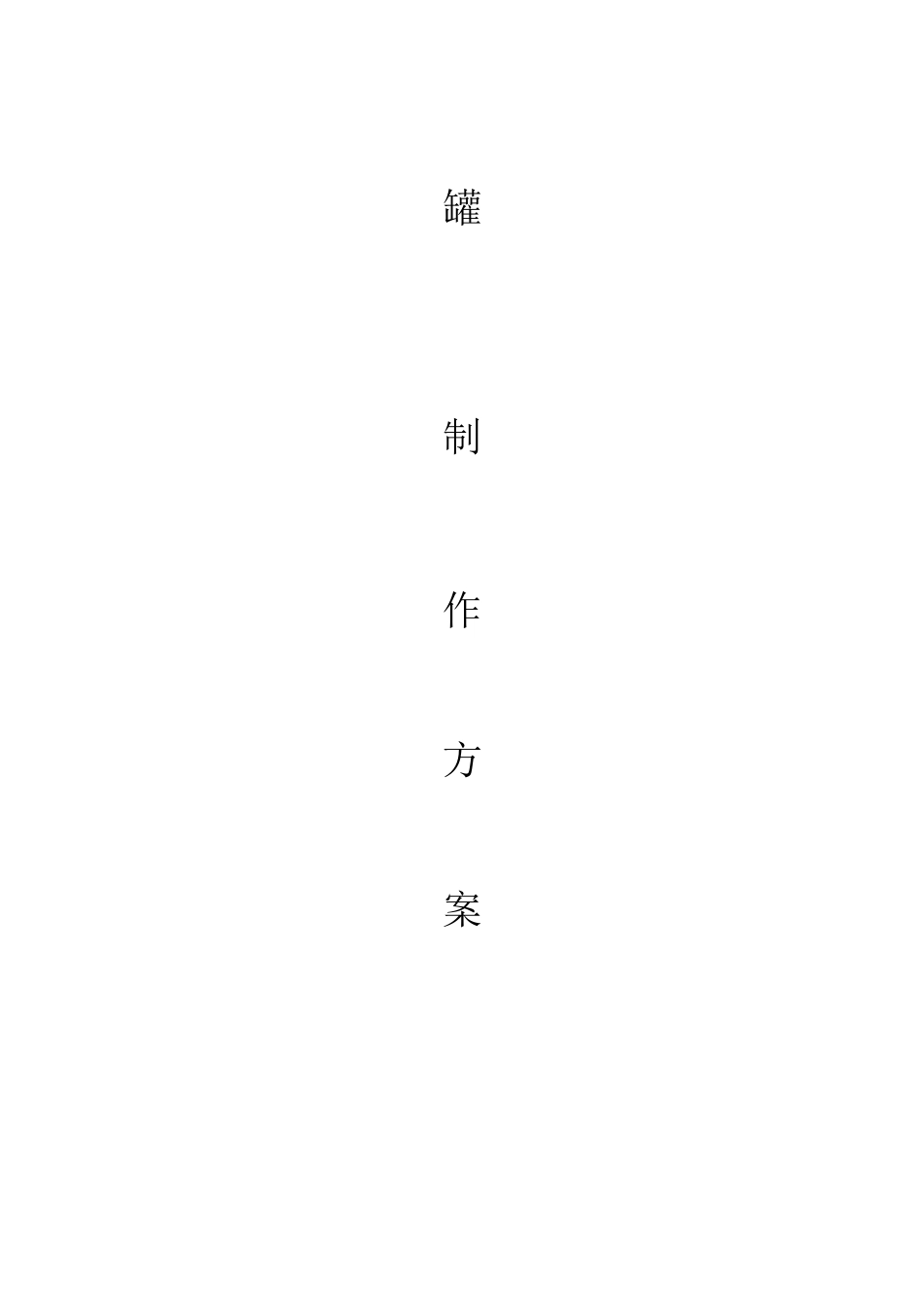

油罐安装方案_第1页
1/18

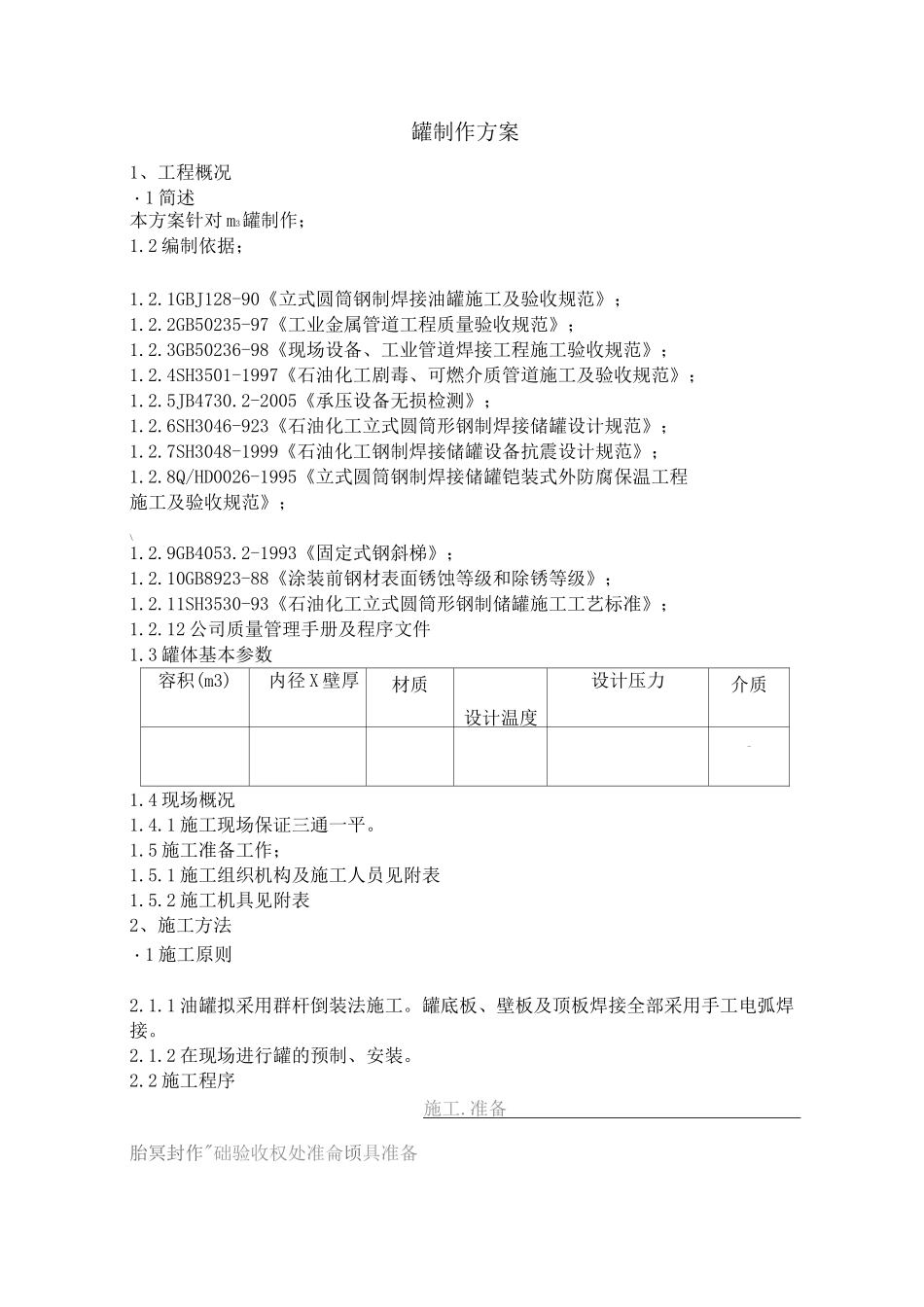

油罐安装方案_第2页
2/18
油罐安装方案_第3页
3/18
罐制作方案罐制作方案1、工程概况・1 简述本方案针对 m3罐制作;1.2 编制依据;1.2.1GBJ128-90《立式圆筒钢制焊接油罐施工及验收规范》;1.2.2GB50235-97《工业金属管道工程质量验收规范》;1.2.3GB50236-98《现场设备、工业管道焊接工程施工验收规范》;1.2.4SH3501-1997《石油化工剧毒、可燃介质管道施工及验收规范》;1.2.5JB4730.2-2005《承压设备无损检测》;1.2.6SH3046-923《石油化工立式圆筒形钢制焊接储罐设计规范》;1.2.7SH3048-1999《石油化工钢制焊接储罐设备抗震设计规范》;1.2.8Q/HD0026-1995《立式圆筒钢制焊接储罐铠装式外防腐保温工程施工及验收规范》;\1.2.9GB4053.2-1993《固定式钢斜梯》;1.2.10GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》;1.2.11SH3530-93《石油化工立式圆筒形钢制储罐施工工艺标准》;1.2.12 公司质量管理手册及程序文件1.3 罐体基本参数容积(m3)内径 X 壁厚材质设计温度设计压力介质-1.4 现场概况1.4.1 施工现场保证三通一平。1.5 施工准备工作;1.5.1 施工组织机构及施工人员见附表1.5.2 施工机具见附表2、施工方法・1 施工原则2.1.1 油罐拟采用群杆倒装法施工。罐底板、壁板及顶板焊接全部采用手工电弧焊接。2.1.2 在现场进行罐的预制、安装。2.2 施工程序施工.准备胎冥封作"础验收权处准侖顷具准备液压顶升装置安装构诂预制1I底核铺设./■;.;-:T 龙边緣板/-'r 接外缘,IQOmm第一-层管壁纽焊罐顶锥板组焊网売及k 顶蒙皮组焊I容层壁板葯紀焊纵环拜缝检查1躍毎丁-底板之间角徉縫纽烬罐躁-仃罐底角炸缝检和|底板对接焊纤齊底板焊缝检查」.穴件安装盛水试漏检查I整理资科 n 交工2.2.1 施工准备(1)材料准备及验收本工程由甲方提供主材。辅材由施工单位自行采购、运输和管理。工程中所用材料的质量合格与否是决定工程质量好坏的关键,也是交工验收的主要内容之一。所以,材料验收是施工生产不可缺少的一个重要步骤。材料验收及管理主要包括以下几项内容:/・资料检查储罐所选用的材料(钢板、钢管及其它型钢)、附件、设备等必须具有相应的合格证明书。当无质量证明书或对质量证明书有疑问时,应进行复验,合格后方可使用。b、外观检查对油罐所用的钢板,严格按照技术文件 GB3274-2007《碳素结构钢和低合金结构钢热轧厚钢板和钢带》,其表面质量、表面锈蚀减薄量,划痕深度等应符合 GBJ128-90 的有关规定。c、焊接材料验收焊接材料(焊条、焊丝及焊剂)应具有质量合格证,焊条...
