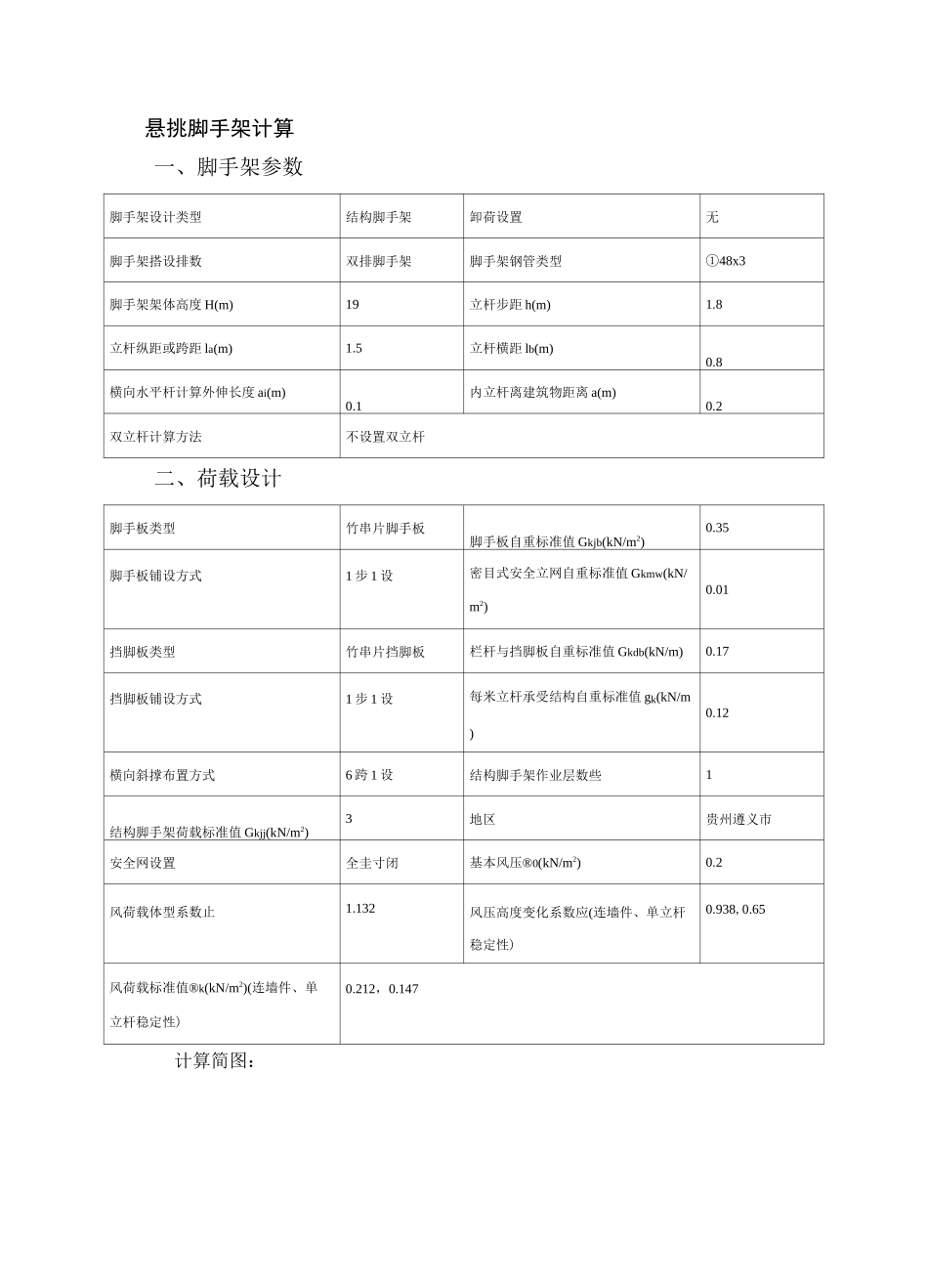

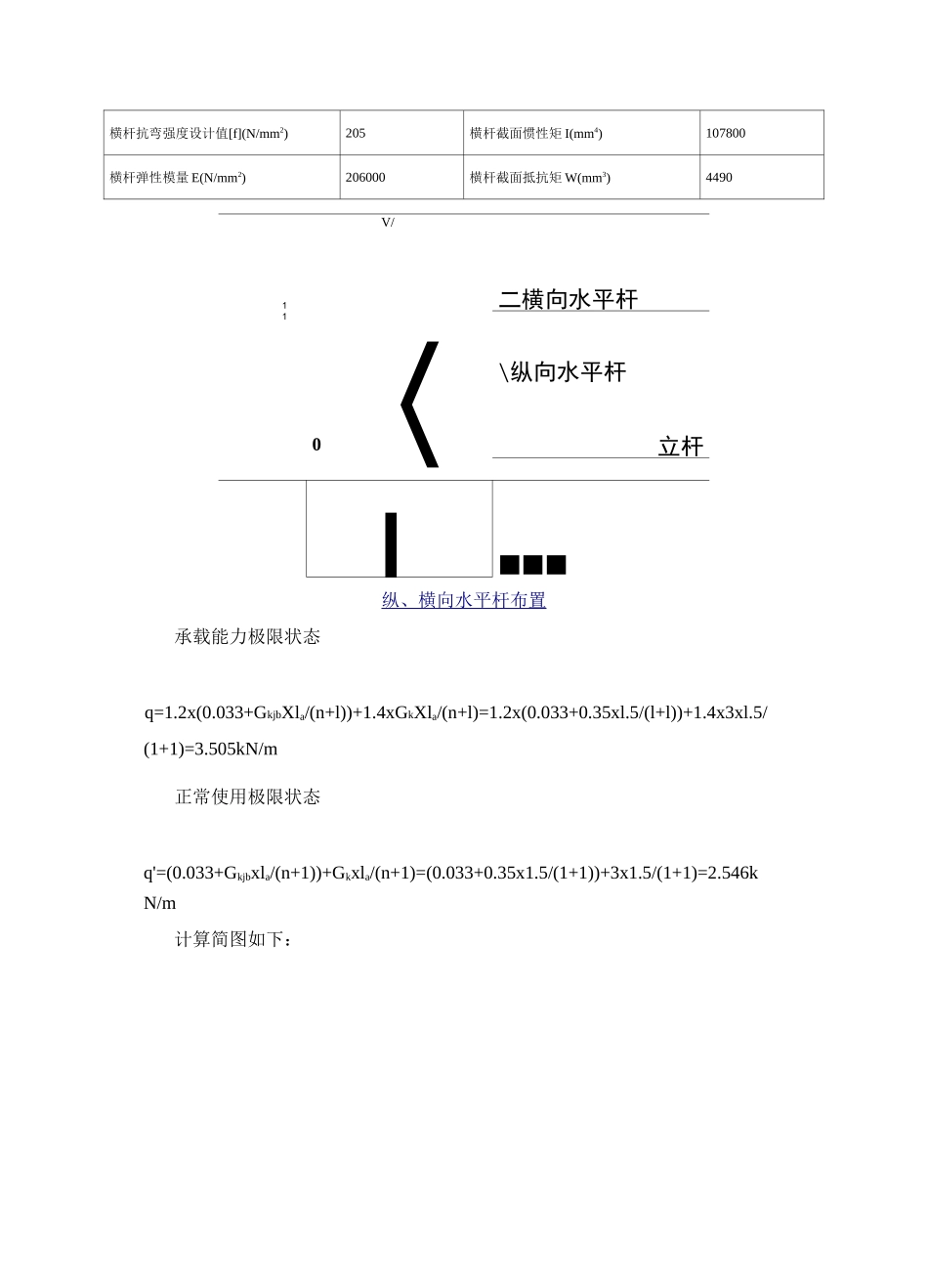

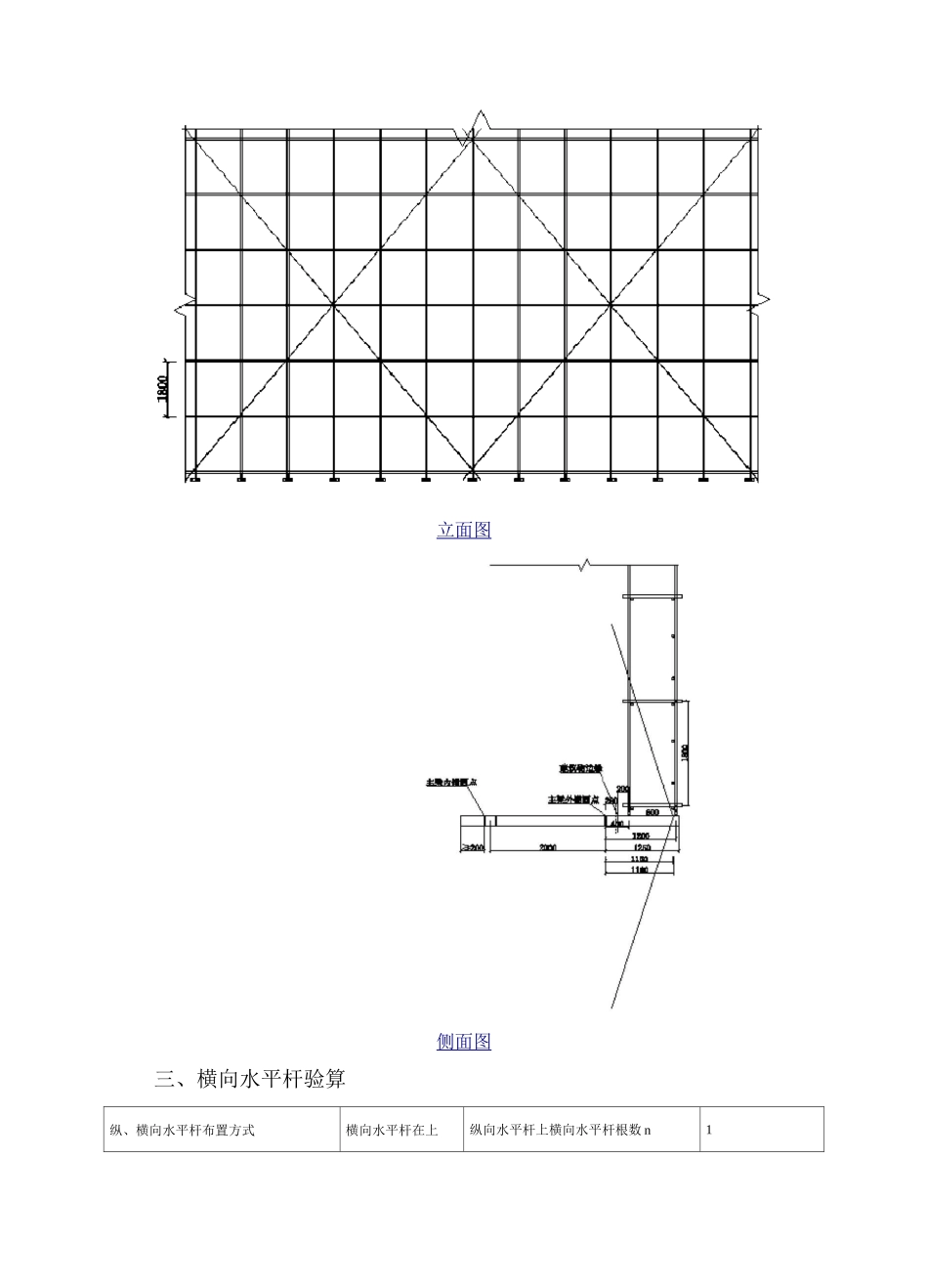

悬挑脚手架计算一、脚手架参数脚手架设计类型结构脚手架卸荷设置无脚手架搭设排数双排脚手架脚手架钢管类型①48x3脚手架架体高度 H(m)19立杆步距 h(m)1.8立杆纵距或跨距 la(m)1.5立杆横距 lb(m)0.8横向水平杆计算外伸长度 ai(m)0.1内立杆离建筑物距离 a(m)0.2双立杆计算方法不设置双立杆二、荷载设计脚手板类型竹串片脚手板脚手板自重标准值 Gkjb(kN/m2)0.35脚手板铺设方式1 步 1 设密目式安全立网自重标准值 Gkmw(kN/m2)0.01挡脚板类型竹串片挡脚板栏杆与挡脚板自重标准值 Gkdb(kN/m)0.17挡脚板铺设方式1 步 1 设每米立杆承受结构自重标准值 gk(kN/m)0.12横向斜撑布置方式6 跨 1 设结构脚手架作业层数些1结构脚手架荷载标准值 Gkjj(kN/m2)3地区贵州遵义市安全网设置全圭寸闭基本风压®0(kN/m2)0.2风荷载体型系数止1.132风压高度变化系数应(连墙件、单立杆稳定性)0.938,0.65风荷载标准值®k(kN/m2)(连墙件、单立杆稳定性)0.212，0.147计算简图：立面图侧面图三、横向水平杆验算纵、横向水平杆布置方式横向水平杆在上纵向水平杆上横向水平杆根数 n1横杆抗弯强度设计值[f](N/mm2)205横杆截面惯性矩 I(mm4)107800横杆弹性模量 E(N/mm2)206000横杆截面抵抗矩 W(mm3)44901V/二横向水平杆10〈\纵向水平杆立杆丄■■■纵、横向水平杆布置承载能力极限状态q=1.2x(0.033+GkjbXla/(n+l))+1.4xGkXla/(n+l)=1.2x(0.033+0.35xl.5/(l+l))+1.4x3xl.5/(1+1)=3.505kN/m正常使用极限状态q'=(0.033+Gkjbxla/(n+1))+Gkxla/(n+1)=(0.033+0.35x1.5/(1+1))+3x1.5/(1+1)=2.546kN/m计算简图如下：.■—iOfli.--.■—IOfli.--1、抗弯验算Mmax=max[qlb2/8,qa12/2]=max[3.505x0.82/8,3.505x0.12/2]=0.28kN・m^=Mmax/W=0.28x106/4490=62-449N/mm2<[f]=205N/mm2满足要求！2、挠度验算vmax=max[5q'lb4/(384EI),q'a]4/(8EI)]=max[5x2.546x8004/(384x206000x107800),2.546x1004/(8x206000x107800)]=0.611mmvmax=0.611mm<[v]=min[lb/150,10]=min[800/150,10]=5.333mm满足要求！3、支座反力计算承载能力极限状态Rmax=q(lb+a1)2/(2lb)=3.505x(0.8+0.1)2/(2x0.8)=1.774kN正常使用极限状态Rmax'=q'(lb+a1)2/(2lb)=2.546x(0.8+0.1)2/(2x0.8)=1.289kN四、纵向水平杆验算承载能力极限状态由上节可知 F1=R=1.774kN1maxq=1.2x0.033=0.04kN/m正常使用极限状态由上节可知 F1'=R'=1.289kN1maxq'=0.033kN/m1、抗弯验算计算简图如下：^=Mmax/W=0.472x106/4490=105.217N/mm...
