发电有限公司330MW机组主厂房气体灭火系统高压钢瓶更换招标资料VIP专享VIP免费

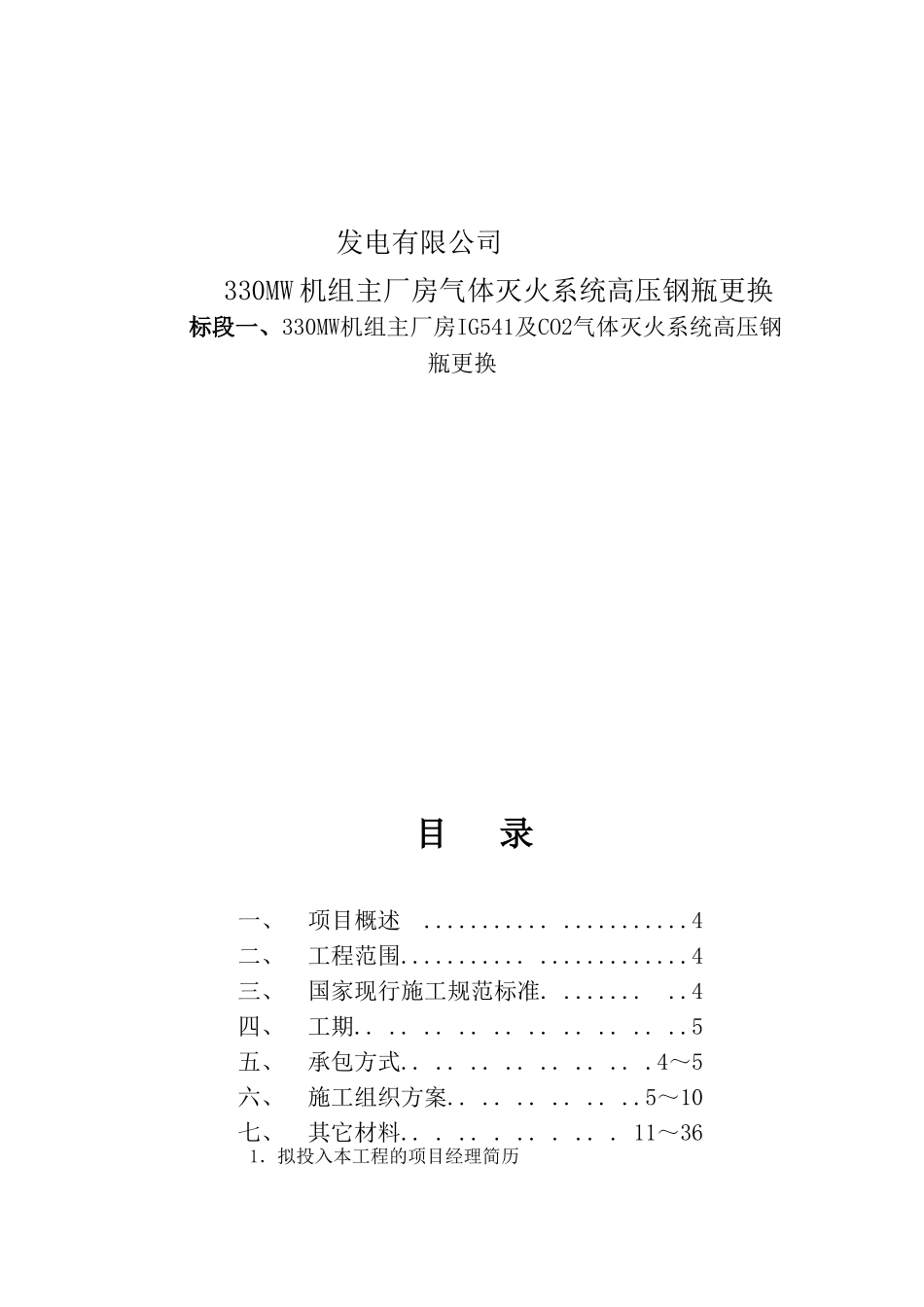

发电有限公司330MW机组主厂房气体灭火系统高压钢瓶更换标段一、330MW机组主厂房IG541及CO2气体灭火系统高压钢瓶更换目录一、项目概述......................4二、工程范围........................4三、国家现行施工规范标准..........4四、工期....................5五、承包方式...............4～5六、施工组织方案............5～10七、其它材料............11～361．拟投入本工程的项目经理简历2．现场施工人员情况表3．拟投入本工程的主要施工管理人员表4．投标人预计的本工程月度资金流量计划表5．拟投入本工程的主要施工机具一览表6．临时设施布置及临时用地表7．技术差异表8．技术规范书要求提交的相关设备技术文件八、附件...............37～45技术评标检索表序号评标因素检索页码一技术投标文件响应性1钢瓶质量响应25～352安全质量控制7～103工作范围响应5-6二施工方案合理性1总体方案和技术特长5～72人员组织情况11～203机械装备水平22～23三质量验收措施9-10四安全措施保证8-9、37、42一、项目概述1、项目名称：江苏华电扬州发电有限公司气体消防灭火系统高压钢瓶更换项目2、招标单位：江苏华电扬州发电有限公司a)本项目消防系统工作内容为：330MW燃煤机组主厂房集控楼6.3米46只IG541气体钢瓶和7只启动钢瓶及35只CO2高压钢瓶和3只启动瓶的更换和充装。3、工程地址：江苏省扬州市竹西路158号二、工程范围330MW燃煤机组主厂房集控楼46只IG541灭火药剂钢瓶和7只启动钢瓶及35只CO2高压钢瓶和3只启动瓶的更换和充装；旧瓶组拆除和启动管路拆除；新钢瓶更换安装和启动管路安装；系统调试和功能测试（包括瓶头阀、启动管路等组件的更换和灭火药剂充装）。三、国家现行施工规范标准：工程必须遵照以下国家现行施工规范标准进行施工：《气体灭火系统施工及验收规范》（GB50263-2007）《气体灭火系统设计规范》（GB50370-2005）《钢制无缝气瓶定期检测与评定》（GB13004-2016）《钢质焊接气瓶定期检验与评定》（GB13075-2016）《建筑设计防火规范》《高层民用建筑设计防火规范》《火灾自动报警系统设计规范》《火灾自动报警系统施工及验收规范》《气体灭火系统施工及验收规范》《电气装置工程施工及验收规范》四、工期：施工起40天完工附承诺书，见附件。五、承包方式：包工包料工程量清单及材料清单:六、施工组织方案1、施工流程（1）原有旧系统拆卸：组织专业车辆及人员对药剂瓶和启动瓶进行拆卸及搬运，妥善安置在甲方指定地点。（2）原系统药剂处理：对钢瓶放气减压，将钢瓶与储液罐（药剂罐）连接并开启阀门放出药剂，拆卸接头将钢瓶内残余药剂放空。（3）钢瓶更换：更换同等规格的，具有3C认证和检测报告的气体钢瓶，满足12年使用年限的要求。（4）管道压力测试：对需要保留的原有管道及管件进行检查和压力、气密测试，保压验漏，并出具检测报告。（5）部件试验：对电磁阀拆卸清洗加油，更换易损件后，进行气密试验；对阀序号项目名称项目特征计量单位工程数量备注1IG541气体储瓶更换钢瓶拆装、药剂放空、钢瓶更换、管道气密、压力等测试、安装调试及系统恢复瓶46钢瓶规格HMP90，每瓶含药剂2G541气体启动钢瓶更换钢瓶拆装、药剂放空、钢瓶更换、管道气密、压力等测试、安装调试及系统恢复瓶7每瓶含药剂4L3CO2气体储瓶更换钢瓶拆装、药剂放空、钢瓶更换、管道气密、压力等测试、安装调试及系统恢复瓶35钢瓶重量90.6kg，每瓶含药剂48kg4CO2气体启动钢瓶更换钢瓶拆装、药剂放空、钢瓶更换、管道气密、压力等测试、安装调试及系统恢复瓶3每瓶含药剂7.8kg5系统检测水压、气密、性能试验项16运费、保费、税金等项17人工项1芯清洗后，水压气密试验。（6）放气试验：将备用钢瓶固定在放气支架上连接放气管路，连接启动瓶，给启动瓶送DC24V电打开瓶头阀放气。（7）充装药剂：复位药剂瓶瓶头阀和启动瓶电磁阀，充装药剂和启动气体。（8）系统复位：组织专业车辆(需要危险品特种车辆)及人员把瓶体运至现场、安装、调试、开通。（9）系统交接：双方进行硬件钢瓶和软件资料的移交工作。2、现场施工流程图：作好气瓶安全措施3、IG541和CO2气体灭火施工前系统组件的检查（1）、气体灭火...
