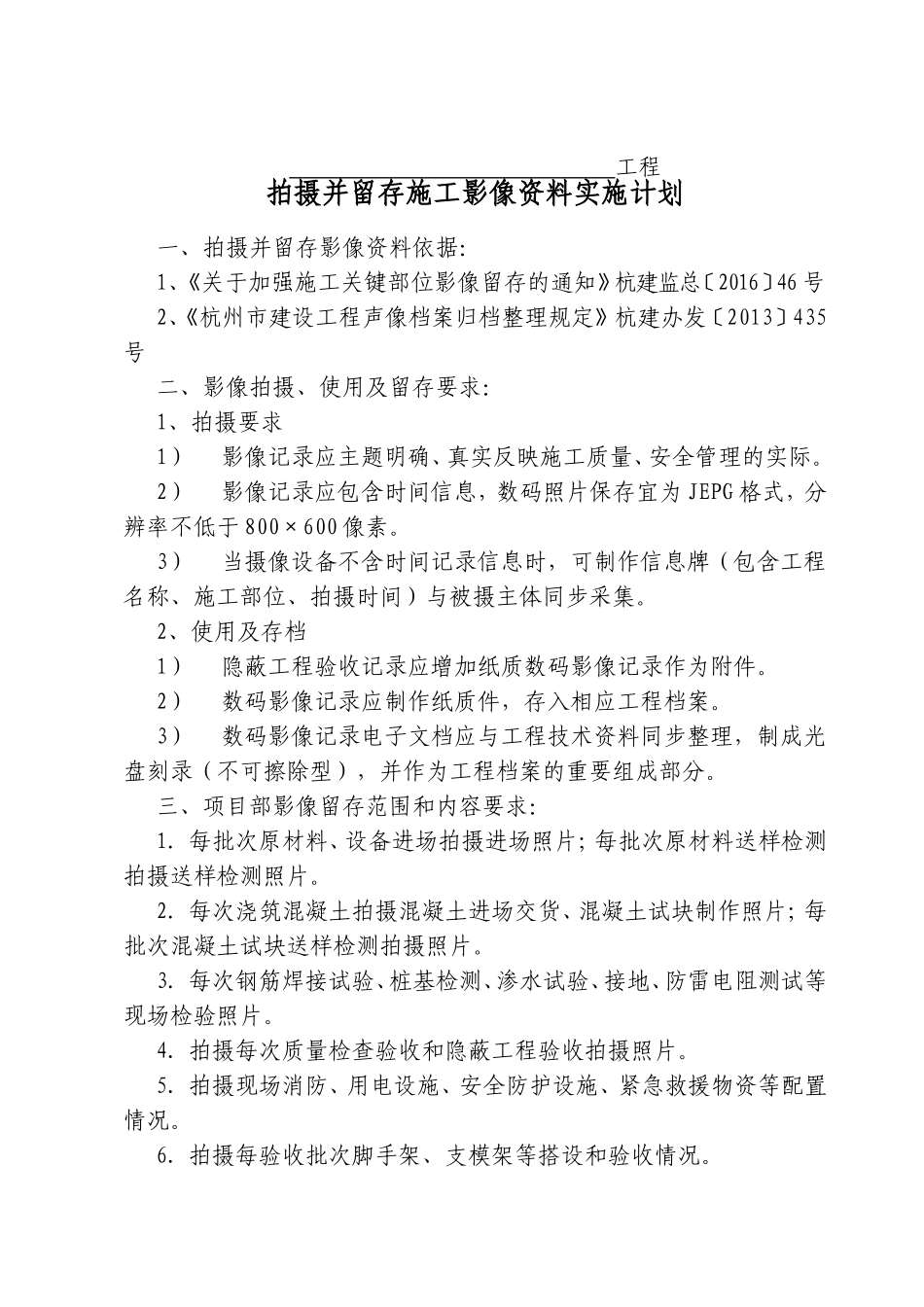

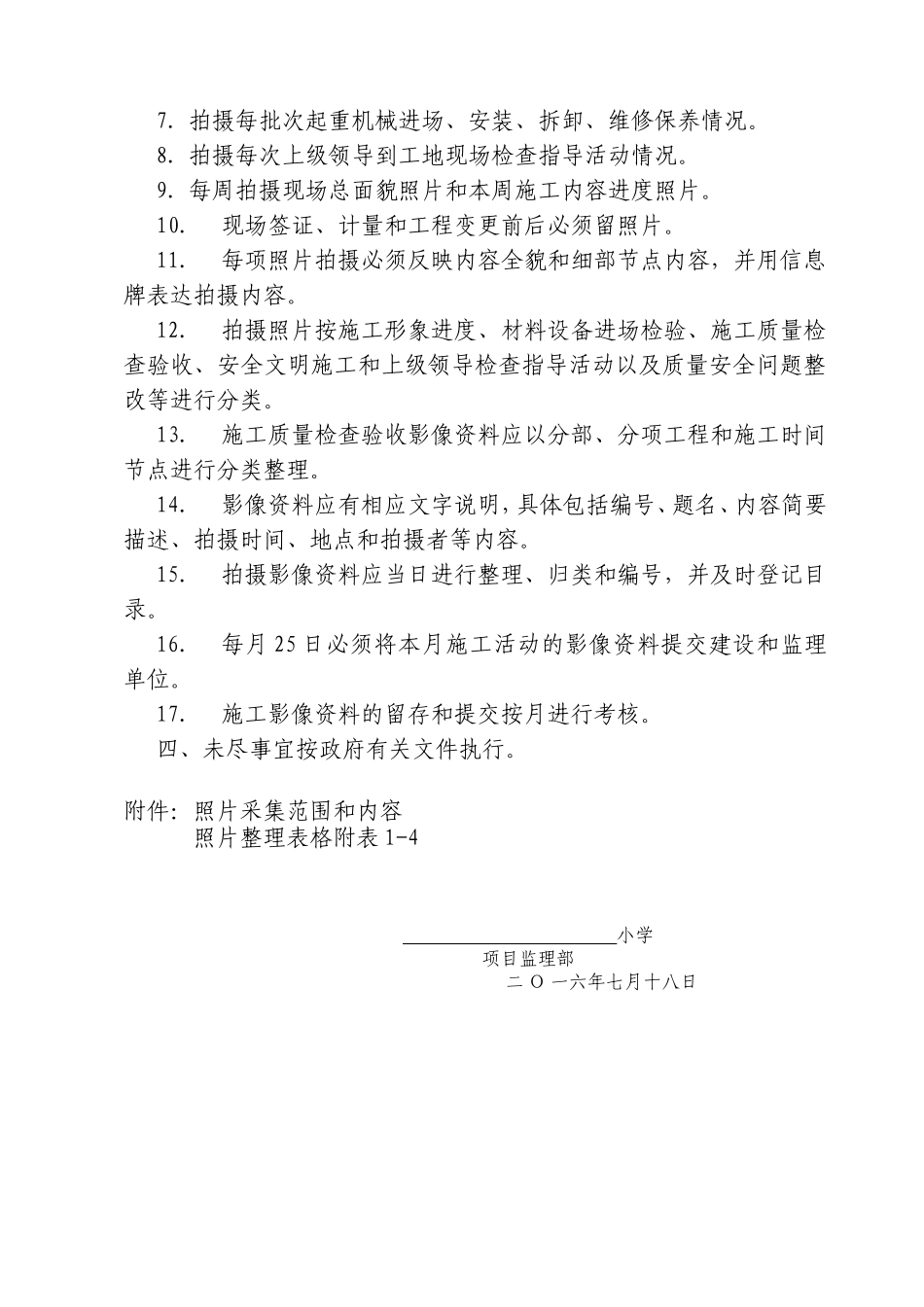

工程拍摄并留存施工影像资料实施计划一、拍摄并留存影像资料依据：1、《关于加强施工关键部位影像留存的通知》杭建监总〔2016〕46号2、《杭州市建设工程声像档案归档整理规定》杭建办发〔2013〕435号二、影像拍摄、使用及留存要求：1、拍摄要求1）影像记录应主题明确、真实反映施工质量、安全管理的实际。2）影像记录应包含时间信息，数码照片保存宜为JEPG格式，分辨率不低于800×600像素。3）当摄像设备不含时间记录信息时，可制作信息牌（包含工程名称、施工部位、拍摄时间）与被摄主体同步采集。2、使用及存档1）隐蔽工程验收记录应增加纸质数码影像记录作为附件。2）数码影像记录应制作纸质件，存入相应工程档案。3）数码影像记录电子文档应与工程技术资料同步整理，制成光盘刻录（不可擦除型），并作为工程档案的重要组成部分。三、项目部影像留存范围和内容要求：1.每批次原材料、设备进场拍摄进场照片；每批次原材料送样检测拍摄送样检测照片。2.每次浇筑混凝土拍摄混凝土进场交货、混凝土试块制作照片；每批次混凝土试块送样检测拍摄照片。3.每次钢筋焊接试验、桩基检测、渗水试验、接地、防雷电阻测试等现场检验照片。4.拍摄每次质量检查验收和隐蔽工程验收拍摄照片。5.拍摄现场消防、用电设施、安全防护设施、紧急救援物资等配置情况。6.拍摄每验收批次脚手架、支模架等搭设和验收情况。7.拍摄每批次起重机械进场、安装、拆卸、维修保养情况。8.拍摄每次上级领导到工地现场检查指导活动情况。9.每周拍摄现场总面貌照片和本周施工内容进度照片。10.现场签证、计量和工程变更前后必须留照片。11.每项照片拍摄必须反映内容全貌和细部节点内容，并用信息牌表达拍摄内容。12.拍摄照片按施工形象进度、材料设备进场检验、施工质量检查验收、安全文明施工和上级领导检查指导活动以及质量安全问题整改等进行分类。13.施工质量检查验收影像资料应以分部、分项工程和施工时间节点进行分类整理。14.影像资料应有相应文字说明，具体包括编号、题名、内容简要描述、拍摄时间、地点和拍摄者等内容。15.拍摄影像资料应当日进行整理、归类和编号，并及时登记目录。16.每月25日必须将本月施工活动的影像资料提交建设和监理单位。17.施工影像资料的留存和提交按月进行考核。四、未尽事宜按政府有关文件执行。附件：照片采集范围和内容照片整理表格附表1-4小学项目监理部二Ο一六年七月十八日照片采集范围和内容工程名称：小学序号类别项目子项内容拍摄部位拍摄数量拍摄时间备注1施工进度月进度全貌整个施工现场1每月25日2施工作业各作业区各1张每月25日3周进度全貌整个施工现场1每周五4施工作业各作业区各1张每周5材料设备进场检验原材料外观检查堆场1每批6机电设备开箱检查堆场1每批7商品混凝土坍落度卸料处1每浇筑块，检验批8进场交货卸料处抽检抽检9送样检验原材料试件取样处1每批10安全及功能性现场施工试验强度检测钢筋焊接、试块取样处1每批11桩基检测桩基检测桩基检测处各1张每根12功能性试验渗水试验渗水试验部位各1张每处照片采集范围和内容工程名称：小学序号类别项目子项内容拍摄部位拍摄数量拍摄时间备注试验13电阻测试等电位接地测试测试处各1张每处14防雷电阻测试处各1张每处15功能性试验淋水、蓄水试验淋水、蓄水区块各1张淋水、蓄水前后16实体检测实体检测检测处各1张每处17施工质量地基与基础灌注桩护筒埋设验收、钻成孔过程、钢筋笼制作验收、钢筋笼焊接验收、砼浇筑过程、塌落度测试和试块制作、开挖后桩位及截桩、接桩处理验收。作业区各1张每验收批18施工质量地基基础水泥搅拌桩小样桩验收、水泥浆比重测试、水泥浆流量计检查验收、搅拌机提升喷浆过程、型钢吊放、水泥土试块制作作业区各1张每验收批19混凝土护坡坡面开挖及钢筋验收、喷射砼施工、试块留置作业区各1张每验收批照片采集范围和内容工程名称：小学序号类别项目子项内容拍摄部位拍摄数量拍摄时间备注及混凝土坡面厚度的验收20降水与排水深井施工、排水管安装验收、排水过程作业区各1张每验收批21回灌排水管封堵作业区各1张每验收批22土方开挖分层开挖过程、坑底人工扦土、开挖后基坑全貌及地基验槽作业区...
