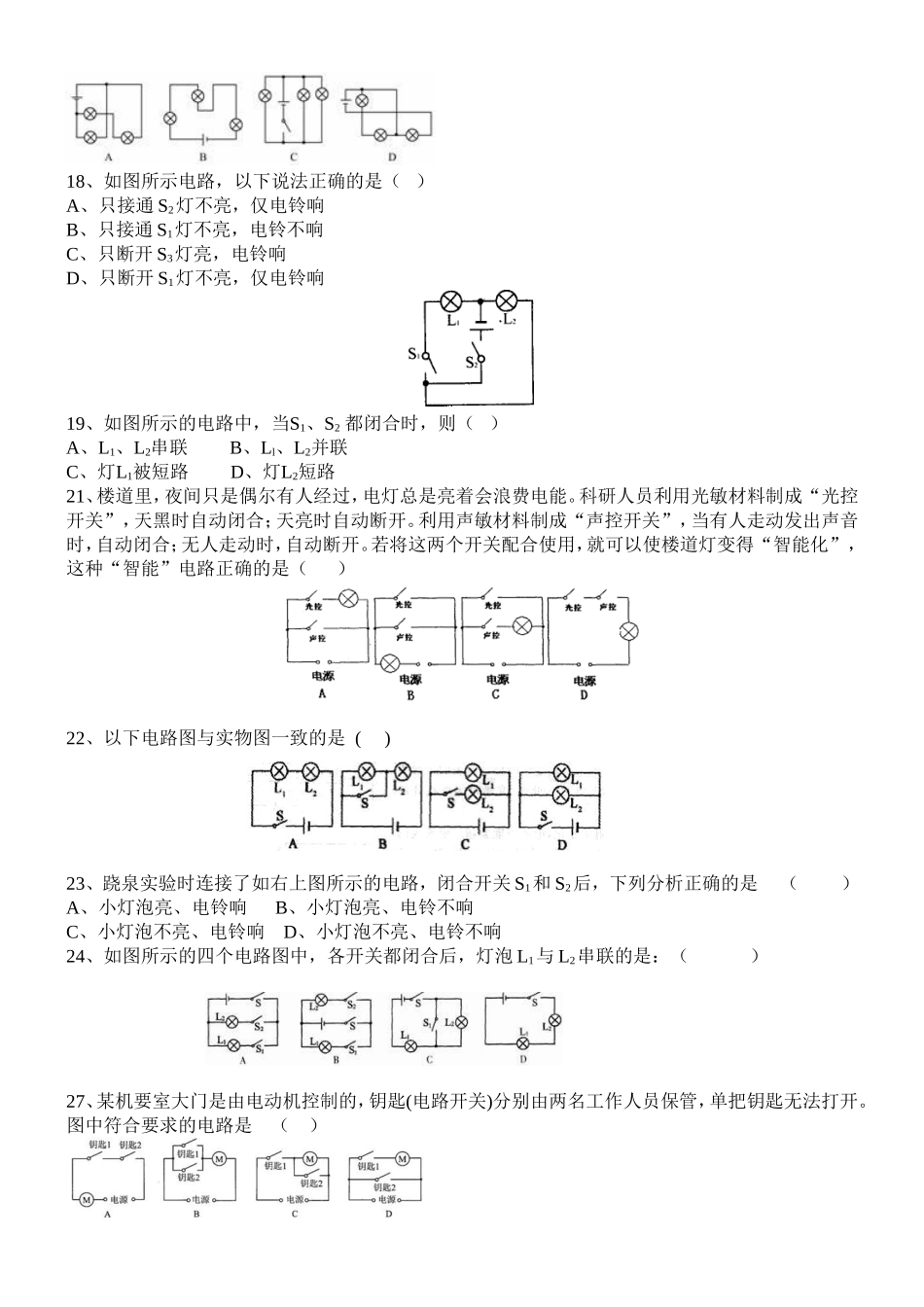

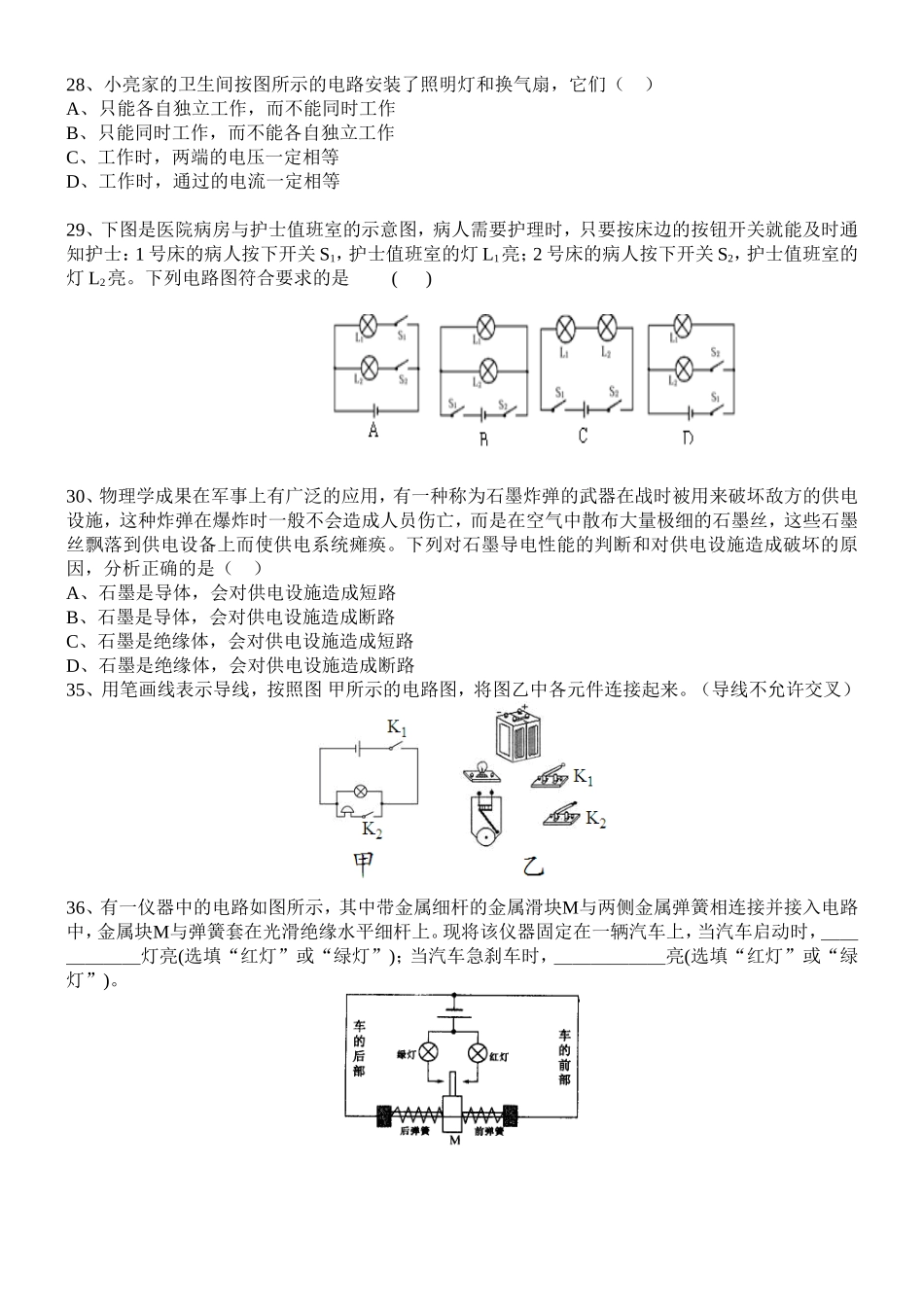

电流和电路、串联和并联典型例题1、电路的四个基本组成部分是＿＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿；电路的三种状态是＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿。2、电路有两种连接方式，分别是＿＿＿＿＿＿和＿＿＿＿＿。3、电路中，＿＿＿＿＿＿是提供电能的，＿＿＿＿＿＿是消耗电能来工作的，＿＿＿＿＿是传输电能的，＿＿＿＿＿是控制电路的通断的。4、串联电路中，一个开关可以控制＿＿＿＿＿＿＿＿＿＿＿；并联电路中，干路开关可以控制＿＿＿＿＿＿＿＿＿＿＿，而之路开关只能控制＿＿＿＿＿＿＿＿＿＿＿。总之，开关要控制某个用电器，则一定要和这个用电器＿＿＿联。5、串联电路中，如果其中一只灯泡坏了，其他灯泡＿＿＿＿正常工作；并联电路中，如果其中一只灯泡坏了，其他灯泡＿＿＿＿正常工作；家庭电路中各电灯的连接方式是＿＿＿＿。9、下列三组常用物品：①塑料尺、铅笔、橡皮擦；②木桌子、钢卷尺、透明胶带；③乒乓球、橡胶棒、玻璃杯。通常情况下全部属于绝缘体的一组是＿＿＿＿＿＿＿＿＿(填序号)；不同材料，导电性能不同，导电性能介于导体和绝缘体之间的称为＿＿＿＿＿＿＿＿＿体。10、在连接电路时，常要将金属导线绕到接线柱上，再旋紧螺母，观察图中甲和乙，金属线在接线柱上绕向正确的是＿＿＿＿；旋紧螺母时，应当＿＿＿＿＿＿＿＿＿＿＿＿旋转(选填“顺时针”或“逆时针”)。11、如图所示的电路，如果此时闭合开关，会发生＿＿＿＿＿＿＿＿现象，如果想让两个灯泡串联，只需要去掉导线＿＿＿＿，如果想让两灯泡并联，应该怎么办？请在图中改接一根导线的一端，实现两灯并联。（在错误的导线上划×，并画出正确的导线）12、电路发生短路故障的原因是（）A、开关未闭合B、导线内部断裂C、电源损坏D、电源两极直接被导线连通13、如下图所示，是一种门铃按钮开关构造的截面图。其中（）A、A、B是导体，C、D是绝缘体B、C、D是导体，A、B是绝缘体C、A、D是导体，B、C是绝缘体D、A、B、C、D都是导体14、下面的四个电路图中哪一个与右上的实物电路相对应（）15、如图所示，开关S闭合时，可能发生的现象是（）A、L1发光、L2不发光B、L1被烧坏C、L2被烧坏D、电池被烧坏16、为了相互传呼方便，在甲、乙两个办公室各装了一个电铃，要使任何一方按开关，都只能使对方电铃发声，则在如图所示电路中正确的是（）17、如图4所示的四个电路中，属于并联电路的是（）18、如图所示电路，以下说法正确的是（）A、只接通S2灯不亮，仅电铃响B、只接通S1灯不亮，电铃不响C、只断开S3灯亮，电铃响D、只断开S1灯不亮，仅电铃响19、如图所示的电路中，当S1、S2都闭合时，则（）A、L1、L2串联B、Ll、L2并联C、灯L1被短路D、灯L2短路21、楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开。若将这两个开关配合使用，就可以使楼道灯变得“智能化”，这种“智能”电路正确的是（）22、以下电路图与实物图一致的是()23、跷泉实验时连接了如右上图所示的电路，闭合开关S1和S2后，下列分析正确的是（）A、小灯泡亮、电铃响B、小灯泡亮、电铃不响C、小灯泡不亮、电铃响D、小灯泡不亮、电铃不响24、如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是：（）27、某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开。图中符合要求的电路是（）28、小亮家的卫生间按图所示的电路安装了照明灯和换气扇，它们（）A、只能各自独立工作，而不能同时工作B、只能同时工作，而不能各自独立工作C、工作时，两端的电压一定相等D、工作时，通过的电流一定相等29、下图是医院病房与护士值班室的示意图，病人需要护理时，只要按床边的按钮开关就能及时通知护士：1号床的病人按下开关S1，护士值班室的灯L1亮；2号床的病人按下开关S2，护士值班室的灯L2亮。下列电路图符合要求的是()30、物理学成果在军事上有广泛的应用，有一种称为石墨炸弹的武器在战时被用来破坏敌方的供...
