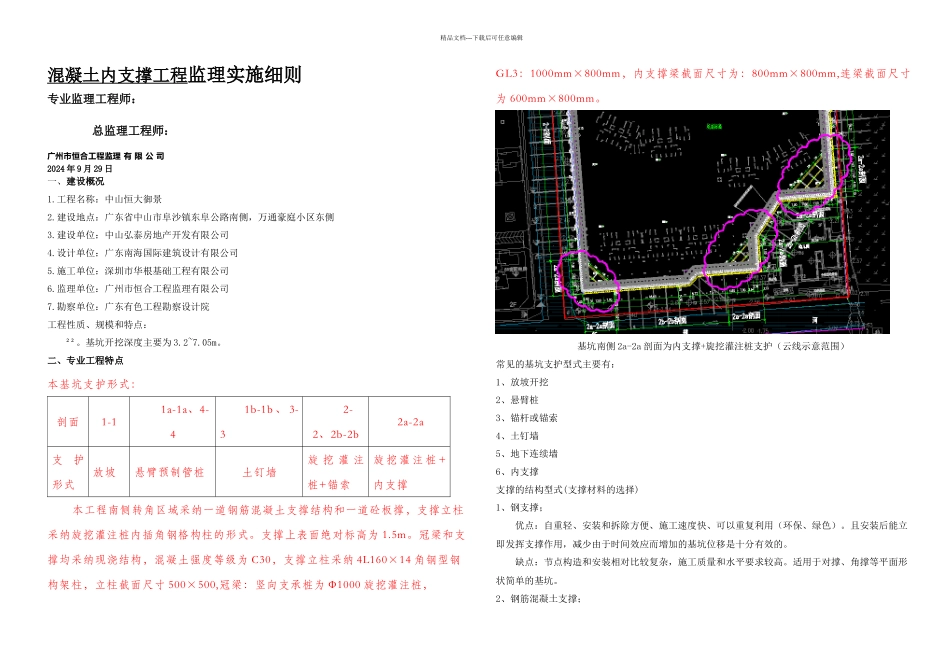

精品文档---下载后可任意编辑混凝土内支撑工程监理实施细则专业监理工程师： 总监理工程师：广州市恒合工程监理 有 限 公 司2024 年 9 月 29 日一、建设概况1.工程名称：中山恒大御景2.建设地点：广东省中山市阜沙镇东阜公路南侧，万通豪庭小区东侧3.建设单位：中山弘泰房地产开发有限公司4.设计单位：广东南海国际建筑设计有限公司5.施工单位：深圳市华根基础工程有限公司6.监理单位：广州市恒合工程监理有限公司7.勘察单位：广东有色工程勘察设计院工程性质、规模和特点：²²。基坑开挖深度主要为 3.2~7.05m。二、专业工程特点本基坑支护形式：剖面1-11a-1a、4-41b-1b 、 3-32-2、2b-2b2a-2a支护形式放坡悬臂预制管桩土钉墙旋 挖 灌 注桩+锚索旋 挖 灌 注 桩 +内支撑本工程南侧转角区域采纳一道钢筋混凝土支撑结构和一道砼板撑，支撑立柱采纳旋挖灌注桩内插角钢格构柱的形式。支撑上表面绝对标高为 1.5m。冠梁和支撑均采纳现浇结构，混凝土强度等级为 C30，支撑立柱采纳 4L160×14 角钢型钢构架柱，立柱截面尺寸 500×500,冠梁：竖向支承桩为 Ф1000 旋挖灌注桩，GL3：1000mm×800mm，内支撑梁截面尺寸为：800mm×800mm,连梁截面尺寸为 600mm×800mm。 基坑南侧 2a-2a 剖面为内支撑+旋挖灌注桩支护（云线示意范围）常见的基坑支护型式主要有：1、放坡开挖2、悬臂桩3、锚杆或锚索4、土钉墙5、地下连续墙6、内支撑支撑的结构型式(支撑材料的选择) 1、钢支撑；优点：自重轻、安装和拆除方便、施工速度快、可以重复利用（环保、绿色）。且安装后能立即发挥支撑作用，减少由于时间效应而增加的基坑位移是十分有效的。缺点：节点构造和安装相对比较复杂，施工质量和水平要求较高。适用于对撑、角撑等平面形状简单的基坑。 2、钢筋混凝土支撑； 精品文档---下载后可任意编辑优点：刚度大，整体性好，布置灵活，适应于不同形状的基坑，而且不会因节点松动而引起基坑位移，施工质量容易得到保证。 缺点：现场制作和养护时间较长，拆除工程量大，支撑材料不能重复利用。3、支撑结构可采纳钢支撑与钢筋混凝土支撑的组合三、监控要点：1、钢筋工程：（1）原材料（2）钢筋规格、数量符合图纸要求（3）斜撑与冠梁连接处钢筋抗扭筋的设置；斜撑钢筋伸入冠梁锚固长度（4）钢筋保护层（5）应力片预埋（最外侧斜撑有 6 个轴力监测点的布设，钢筋绑扎前须和基坑监测单位联系预埋应力片）2、砼工程（1）原材料（2）砼试块的留...
