中海达RTK两个控制点如何计算四参数

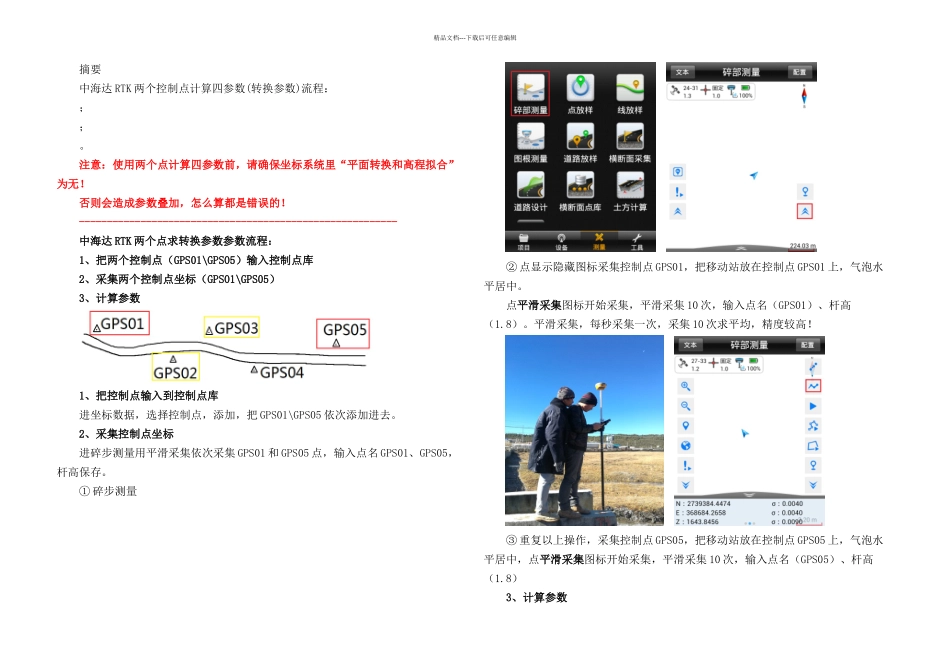

中海达RTK两个控制点如何计算四参数_第1页
1/2

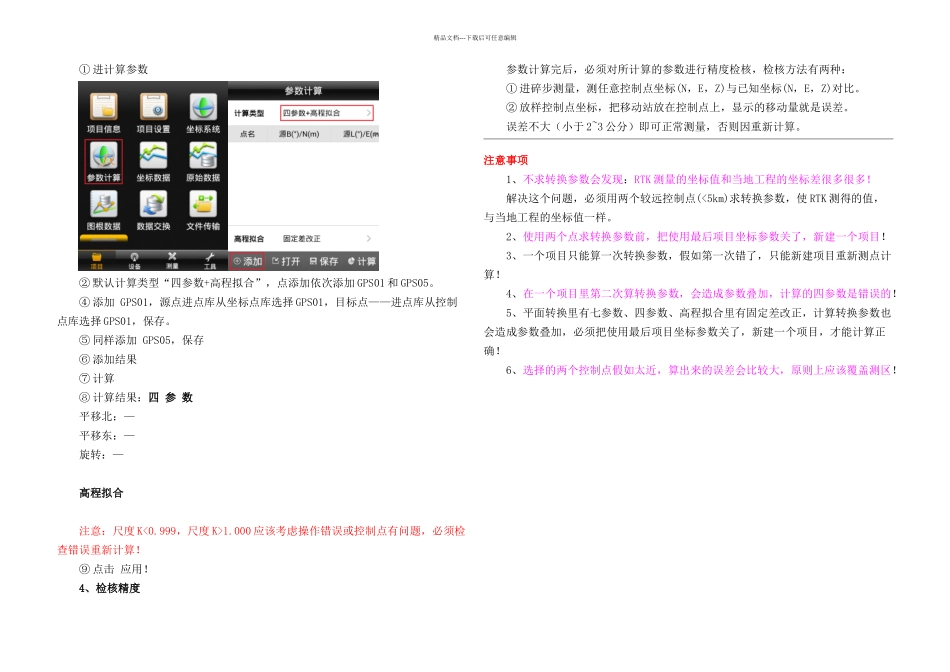

中海达RTK两个控制点如何计算四参数_第2页
2/2
精品文档---下载后可任意编辑摘要中海达 RTK 两个控制点计算四参数(转换参数)流程:;;。注意:使用两个点计算四参数前,请确保坐标系统里“平面转换和高程拟合”为无!否则会造成参数叠加,怎么算都是错误的!---------------------------------------------------------中海达 RTK 两个点求转换参数参数流程:1、把两个控制点(GPS01\GPS05)输入控制点库 2、采集两个控制点坐标(GPS01\GPS05) 3、计算参数 1、把控制点输入到控制点库进坐标数据,选择控制点,添加,把 GPS01\GPS05 依次添加进去。2、采集控制点坐标进碎步测量用平滑采集依次采集 GPS01 和 GPS05 点,输入点名 GPS01、GPS05,杆高保存。① 碎步测量 ② 点显示隐藏图标采集控制点 GPS01,把移动站放在控制点 GPS01 上,气泡水平居中。点平滑采集图标开始采集,平滑采集 10 次,输入点名(GPS01)、杆高(1.8)。平滑采集,每秒采集一次,采集 10 次求平均,精度较高! ③ 重复以上操作,采集控制点 GPS05,把移动站放在控制点 GPS05 上,气泡水平居中,点平滑采集图标开始采集,平滑采集 10 次,输入点名(GPS05)、杆高(1.8)3、计算参数精品文档---下载后可任意编辑① 进计算参数② 默认计算类型“四参数+高程拟合”,点添加依次添加 GPS01 和 GPS05。 ④ 添加 GPS01,源点进点库从坐标点库选择 GPS01,目标点——进点库从控制点库选择 GPS01,保存。⑤ 同样添加 GPS05,保存 ⑥ 添加结果⑦ 计算 ⑧ 计算结果:四 参 数 平移北:— 平移东:— 旋转:— 高程拟合 注意:尺度 K<0.999,尺度 K>1.000 应该考虑操作错误或控制点有问题,必须检查错误重新计算! ⑨ 点击 应用!4、检核精度参数计算完后,必须对所计算的参数进行精度检核,检核方法有两种:① 进碎步测量,测任意控制点坐标(N,E,Z)与已知坐标(N,E,Z)对比。② 放样控制点坐标,把移动站放在控制点上,显示的移动量就是误差。误差不大(小于 2~3 公分)即可正常测量,否则因重新计算。注意事项1、不求转换参数会发现:RTK 测量的坐标值和当地工程的坐标差很多很多!解决这个问题,必须用两个较远控制点(<5km)求转换参数,使 RTK 测得的值,与当地工程的坐标值一样。2、使用两个点求转换参数前,把使用最后项目坐标参数关了,新建一个项目!3、一个项目只能算一次转换参数,假如第一次错了,只能新建项目重新测点计算!4、在一个项目里第二...
