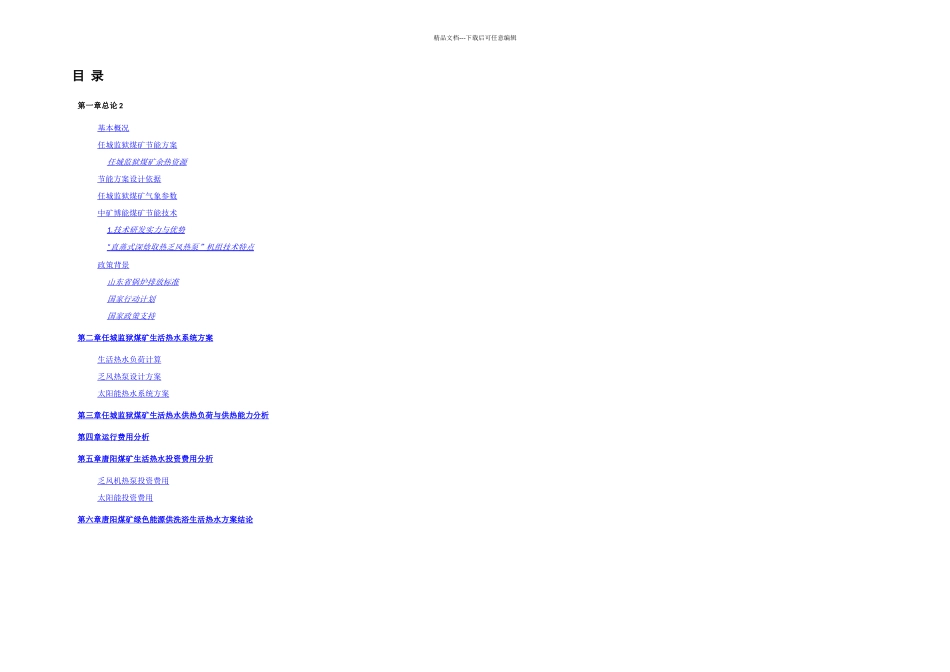

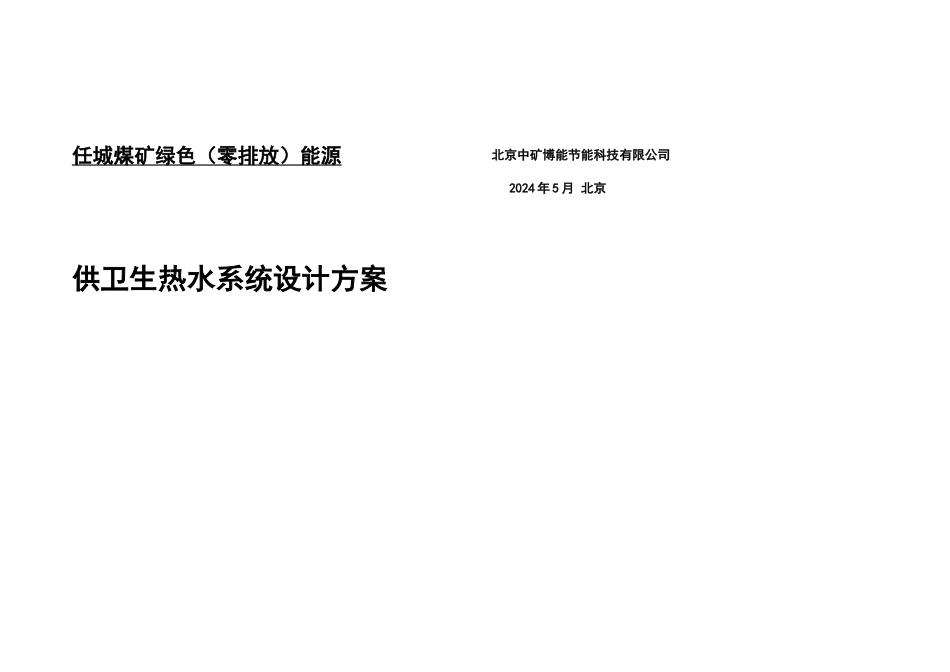

任城煤矿绿色（零排放）能源供卫生热水系统设计方案北京中矿博能节能科技有限公司2024 年 5 月 北京精品文档---下载后可任意编辑目 录第一章总论 2基本概况 任城监狱煤矿节能方案 任城监狱煤矿余热资源 节能方案设计依据 任城监狱煤矿气象参数 中矿博能煤矿节能技术 1 . 技术研发实力与优势 “ 直蒸式深焓取热乏风热泵”机组技术特点 政策背景 山东省锅炉排放标准 国家行动计划 国家政策支持 第二章任城监狱煤矿生活热水系统方案 生活热水负荷计算 乏风热泵设计方案 太阳能热水系统方案 第三章任城监狱煤矿生活热水供热负荷与供热能力分析 第四章运行费用分析 第五章唐阳煤矿生活热水投资费用分析 乏风机热泵投资费用 太阳能投资费用 第六章唐阳煤矿绿色能源供洗浴生活热水方案结论 精品文档---下载后可任意编辑第一章总论本方案采纳乏风热泵+太阳能综合绿色能源供热系统全年制取生活热水，取代原来的燃煤锅炉制取生活热水，每天生活热水用量 200t，乏风热泵制热量 488KW，太阳能按春秋季晴好天气日制取 50t 生活热水设计。本方案设计的指导思想是：既实现节能减排，又确保洗浴卫生热水供给系统安全可靠，全年系统运行费用低，系统投资合理。根据上述原则：本方案采纳 SMEET 直蒸式深焓取热乏风热泵(488KW )+太阳能光热(>122KW)作为任城监狱煤矿洗浴卫生热水的主要热源设备，利用该矿回风部分余热，利用乏风热泵作为太阳能制热不足部分的补充。项目总投资 289 万元，其中：热泵主机设备投资 133 万元，太阳能集热器投资约 37 万元，其他配套项目投资约 119 万元。该系统制取生活热水年能耗费用万元，年总运行费用 45 万元。表 1-1 乏风热泵+太阳能供热系统汇总表序号项目乏风热泵+压风机热泵+太阳能1设备运行费用(万元)2维护费用(万元)3系统总运行费用(万元)454系统总投资(万元)2895系统总配电功率(kW)1706基本概况任城煤矿位于山东省济宁市任城区，拥有井田面积 54.4 平方公里，地质储量 1.9 亿吨，可采储量 6595 万吨，矿井井筒深 343 米，含可采煤层 4 层，平均厚度 6.09 米，设计生产能力 45万吨/年，核定能力为 87 万吨/年，服务年限 50 余年。井田储量具有埋藏浅、煤质好、含硫低、发热量高等优点。任城监狱煤矿目前的生活热水供热系统形式为燃煤蒸汽锅炉供热。为响应节能环保的国家和地方政策，建设绿色（零排放）能源供热煤矿，拟建设以乏风余热为基本热源的热泵供热...
