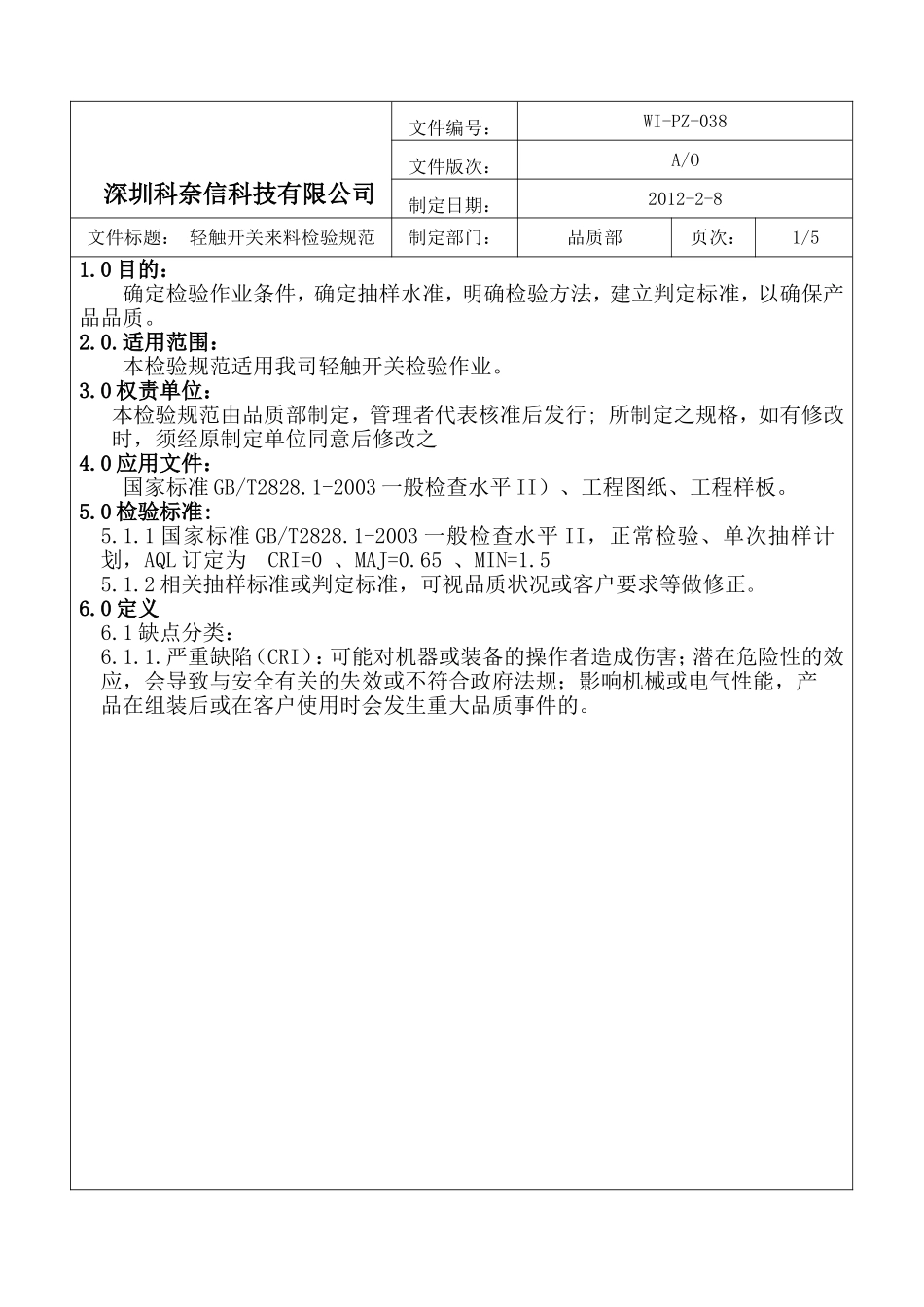

深圳科奈信科技有限公司文件编号：WI-PZ-038文件版次：A/O制定日期：2012-2-8文件标题：轻触开关来料检验规范制定部门：品质部页次：1/51.0目的：确定检验作业条件，确定抽样水准，明确检验方法，建立判定标准，以确保产品品质。2.0.适用范围：本检验规范适用我司轻触开关检验作业。3.0权责单位：本检验规范由品质部制定，管理者代表核准后发行;所制定之规格，如有修改时，须经原制定单位同意后修改之4.0应用文件：国家标准GB/T2828.1-2003一般检查水平II）、工程图纸、工程样板。5.0检验标准:5.1.1国家标准GB/T2828.1-2003一般检查水平II，正常检验、单次抽样计划，AQL订定为CRI=0、MAJ=0.65、MIN=1.55.1.2相关抽样标准或判定标准，可视品质状况或客户要求等做修正。6.0定义6.1缺点分类：6.1.1.严重缺陷（CRI）：可能对机器或装备的操作者造成伤害；潜在危险性的效应，会导致与安全有关的失效或不符合政府法规；影响机械或电气性能，产品在组装后或在客户使用时会发生重大品质事件的。深圳科奈信科技有限公司文件编号：WI-PZ-038文件版次：A/O制定日期：2012-2-8文件标题：轻触开关来料检验规范制定部门：品质部页次：2/56.1.2主要缺陷（MAJ）：性能不能达到预期的目标，但不至于引起危险或不安全现象；导致最终影响产品使用性能和装配；客户很难接受或存在客户抱怨风险的产品6.1.3.次要缺陷（MIN）：不满足规定的要求但不会影响产品使用功能的；客户不易发现，发现后通过沟通能使客户接受的。7.0检验与测试项目技术要求检验方检验工具外观质量1.表面无锈蚀、油污及其他可见损伤；2.引脚电镀良好、无锈迹、无氧化、无折断、无弯曲；3.按键部分应光滑、无毛刺、无突起，与本体结合牢固无松动。4.按键结构与材料符合指定要求,弹片要求使用不锈钢材质5.附有供应商的出厂检验报告，报告内容必须与实物一致。6.外包装及最小包装要求贴有RoHS标记，并提供合格RoHS报告。目测外形尺寸1．测量本体长、宽、高，引脚长度、直径、间距。2．用PCB试装。用游标卡尺测量，PCB试装游标卡尺PCB动作特性通断应准确、清晰，开关动作灵活、无卡滞现用手或相应工装按轻触开关工装接触电阻常态（温度25±3℃湿度40－80%）：接触电阻应≤30mΩ用相对精度的万用表测量接触触点的电阻值。万用表动作力按力应符合元器件规格书要求用拉力计的标准头沿按钮轴线方向垂直按下，当开关动作“的”一声时以拉力计或电子称的读数为开关的按力。拉力计或电可焊性称将轻触开关引脚浸入250℃±5℃的无铅锡炉中2~3S，沾锡面积应大于90%，并且光滑、整齐。小锡炉放大镜深圳科奈信科技有限公司文件编号：WI-PZ-038文件版次：A/O制定日期：2012-2-8文件标题：轻触开关来料检验规范制定部门：品质部页次：3/5焊接热将轻触开关脚浸入270℃±5℃的无铅锡炉中(锡面距基体1~2mm),10S，轻触开关基体应无变化,引脚与本体处无锡渣现象.小锡炉放大镜焊接热将轻触开关脚浸入270℃±5℃的无铅锡炉中(锡面距基体1~2mm),10S，轻触开关基体应无变化,引脚与本体处无锡渣现象.小锡炉放大镜耐压测试各导电部分之间的绝缘，应能承受试验电压AC250V的作用而无击穿，电气性能符合要求在引脚与外壳通AC250V/1min1mA.耐压绝缘仪整机匹配对应型号样品装入对应的整机老化168小时，要求无异常整机引脚强度引脚无脱落破损，开关应能动作取开关一只引脚，使样品处于正常安装位置，沿引脚方向施加9.8N的拉力，时间10±1S拉力计机械寿命试验后按钮外径允许有磨损但不可有卡死现象，接触电阻≤1Ω；用工装对开关施加100000次以上/3N的按力测试。工装电寿命外观符合1，绝缘电阻、耐压强度符合6，电气性能符合3。在额定电压12V/100mA下，开关使用3万次后工装低温贮存试验后进行测试，应无妨碍开关电气和机械动作的损伤及其他可见损伤。将开关在-25±2℃低温环境下放置24h后取出，在常态（温度25±3℃湿度40－80%）下恢复2h低温箱深圳科奈信科技有限公司文件编号：WI-PZ-038文件版次：A/O制定日期：2012-2-8文件标题：轻触开关来料检验规范制定部门：品质部页次：4/5高温贮存试验后进行测试，应无妨碍开关电气和机械动作的损伤及其他可见损伤。将开关在85±2...
