中考复习方案北京市中考物理专题突破九特殊方法测电阻及电功率

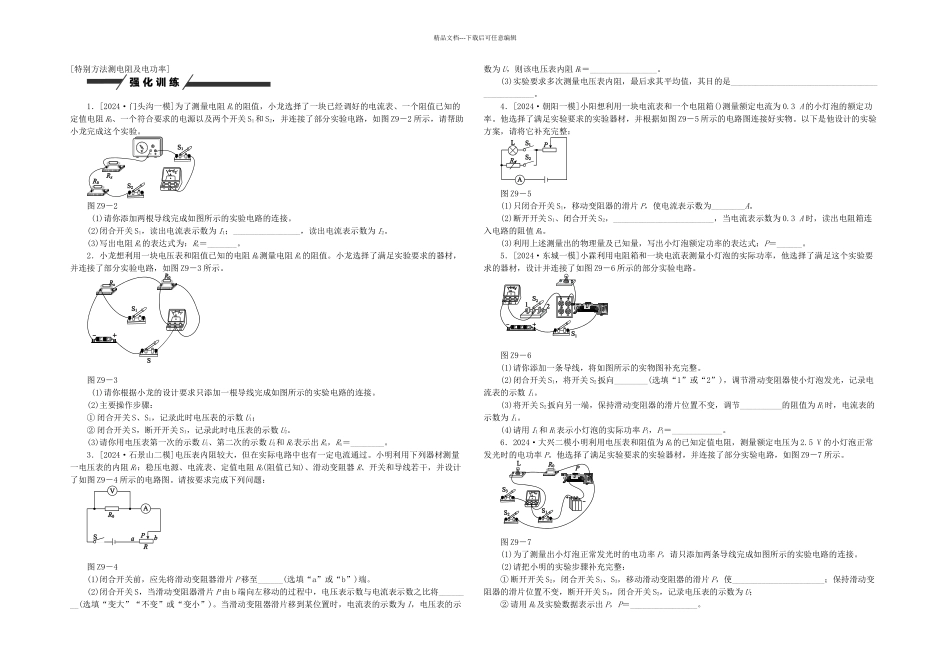

精品文档---下载后可任意编辑[特别方法测电阻及电功率]1．[2024·门头沟一模]为了测量电阻 Rx的阻值，小龙选择了一块已经调好的电流表、一个阻值已知的定值电阻 R0、一个符合要求的电源以及两个开关 S1和 S2，并连接了部分实验电路，如图 Z9－2 所示，请帮助小龙完成这个实验。图 Z9－2 (1)请你添加两根导线完成如图所示的实验电路的连接。(2)闭合开关 S1，读出电流表示数为 I1；________________，读出电流表示数为 I2。(3)写出电阻 Rx的表达式为：Rx＝_______。2．小龙想利用一块电压表和阻值已知的电阻 R0测量电阻 Rx的阻值。小龙选择了满足实验要求的器材，并连接了部分实验电路，如图 Z9－3 所示。图 Z9－3 (1)请你根据小龙的设计要求只添加一根导线完成如图所示的实验电路的连接。(2)主要操作步骤：① 闭合开关 S、S1，记录此时电压表的示数 U1；② 闭合开关 S，断开开关 S1，记录此时电压表的示数 U2。(3)请你用电压表第一次的示数 U1、第二次的示数 U2和 R0表示出 Rx，Rx＝________。3．[2024·石景山二模]电压表内阻较大，但在实际电路中也有一定电流通过。小明利用下列器材测量一电压表的内阻 RV：稳压电源、电流表、定值电阻 R0(阻值已知)、滑动变阻器 R、开关和导线若干，并设计了如图 Z9－4 所示的电路图。请按要求完成下列问题：图 Z9－4(1)闭合开关前，应先将滑动变阻器滑片 P 移至______(选填“a”或“b”)端。(2)闭合开关 S，当滑动变阻器滑片 P 由 b 端向左移动的过程中，电压表示数与电流表示数之比将________(选填“变大”“不变”或“变小”)。当滑动变阻器滑片移到某位置时，电流表的示数为 I，电压表的示数为 U，则该电压表内阻 RV＝________________。(3)实验要求多次测量电压表内阻，最后求其平均值，其目的是_______________________________________________。4．[2024·朝阳一模]小阳想利用一块电流表和一个电阻箱()测量额定电流为 0.3 A 的小灯泡的额定功率。他选择了满足实验要求的实验器材，并根据如图 Z9－5 所示的电路图连接好实物。以下是他设计的实验方案，请将它补充完整：图 Z9－5(1)只闭合开关 S1，移动变阻器的滑片 P，使电流表示数为________A。(2)断开开关 S1、闭合开关 S2，________________________，当电流表示数为 0.3 A 时，读出电阻箱连入电路的阻值 R0。(3)利用上述测量出的物理量及已知量，写出小灯泡额定功率的表达式：P＝______。...
