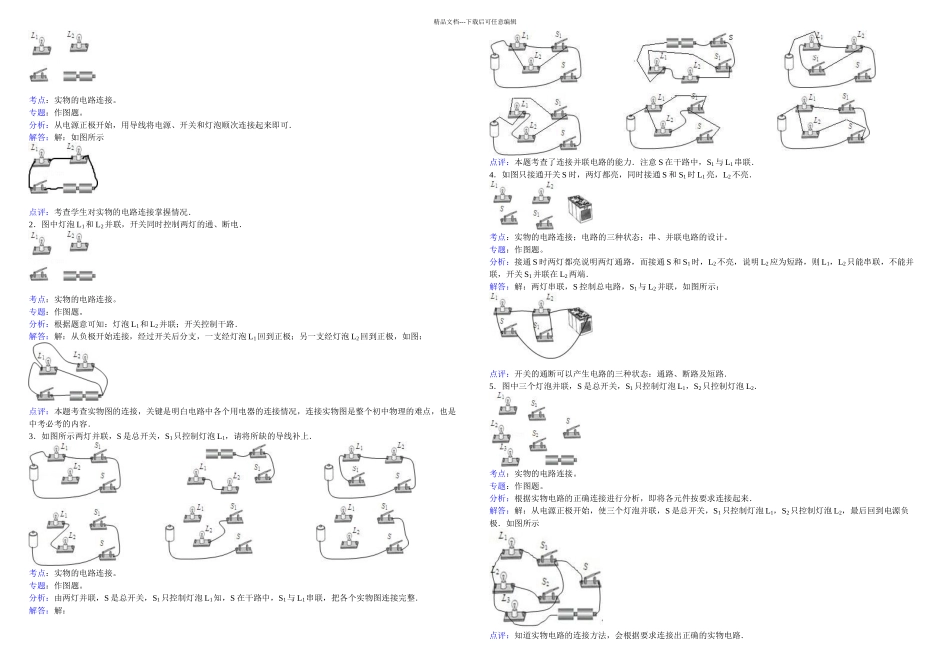

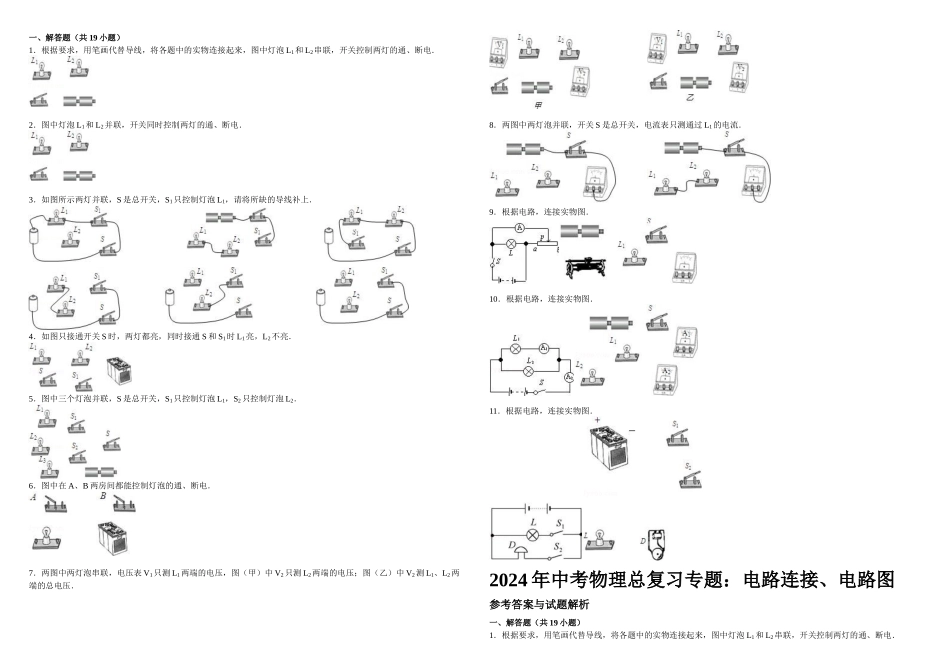

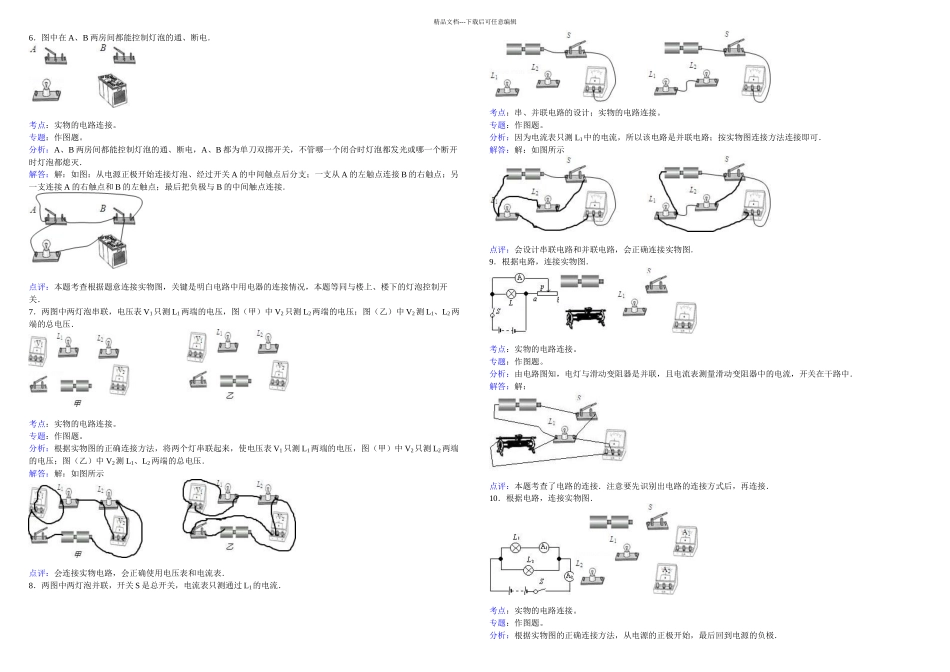

一、解答题(共 19 小题)1.根据要求,用笔画代替导线,将各题中的实物连接起来,图中灯泡 L1和 L2串联,开关控制两灯的通、断电.2.图中灯泡 L1和 L2并联,开关同时控制两灯的通、断电.3.如图所示两灯并联,S 是总开关,S1只控制灯泡 L1,请将所缺的导线补上.4.如图只接通开关 S 时,两灯都亮,同时接通 S 和 S1时 L1亮,L2不亮.5.图中三个灯泡并联,S 是总开关,S1只控制灯泡 L1,S2只控制灯泡 L2.6.图中在 A、B 两房间都能控制灯泡的通、断电.7.两图中两灯泡串联,电压表 V1只测 L1两端的电压,图(甲)中 V2只测 L2两端的电压;图(乙)中 V2测 L1、L2两端的总电压.8.两图中两灯泡并联,开关 S 是总开关,电流表只测通过 L1的电流.9.根据电路,连接实物图.10.根据电路,连接实物图.11.根据电路,连接实物图.2024 年中考物理总复习专题:电路连接、电路图参考答案与试题解析一、解答题(共 19 小题)1.根据要求,用笔画代替导线,将各题中的实物连接起来,图中灯泡 L1和 L2串联,开关控制两灯的通、断电.精品文档---下载后可任意编辑考点:实物的电路连接。专题:作图题。分析:从电源正极开始,用导线将电源、开关和灯泡顺次连接起来即可.解答:解:如图所示点评:考查学生对实物的电路连接掌握情况.2.图中灯泡 L1和 L2并联,开关同时控制两灯的通、断电.考点:实物的电路连接。专题:作图题。分析:根据题意可知:灯泡 L1和 L2并联;开关控制干路.解答:解:从负极开始连接,经过开关后分支,一支经灯泡 L1回到正极;另一支经灯泡 L2回到正极,如图:点评:本题考查实物图的连接,关键是明白电路中各个用电器的连接情况,连接实物图是整个初中物理的难点,也是中考必考的内容.3.如图所示两灯并联,S 是总开关,S1只控制灯泡 L1,请将所缺的导线补上.考点:实物的电路连接。专题:作图题。分析:由两灯并联,S 是总开关,S1只控制灯泡 L1知,S 在干路中,S1与 L1串联,把各个实物图连接完整.解答:解:点评:本题考查了连接并联电路的能力.注意 S 在干路中,S1与 L1串联.4.如图只接通开关 S 时,两灯都亮,同时接通 S 和 S1时 L1亮,L2不亮.考点:实物的电路连接;电路的三种状态;串、并联电路的设计。专题:作图题。分析:接通 S 时两灯都亮说明两灯通路,而接通 S 和 S1时,L2不亮,说明 L2应为短路,则 L1,L2只能串联,不能并联,开关...
