中考物理复习试题分类汇编电功与电功率VIP专享

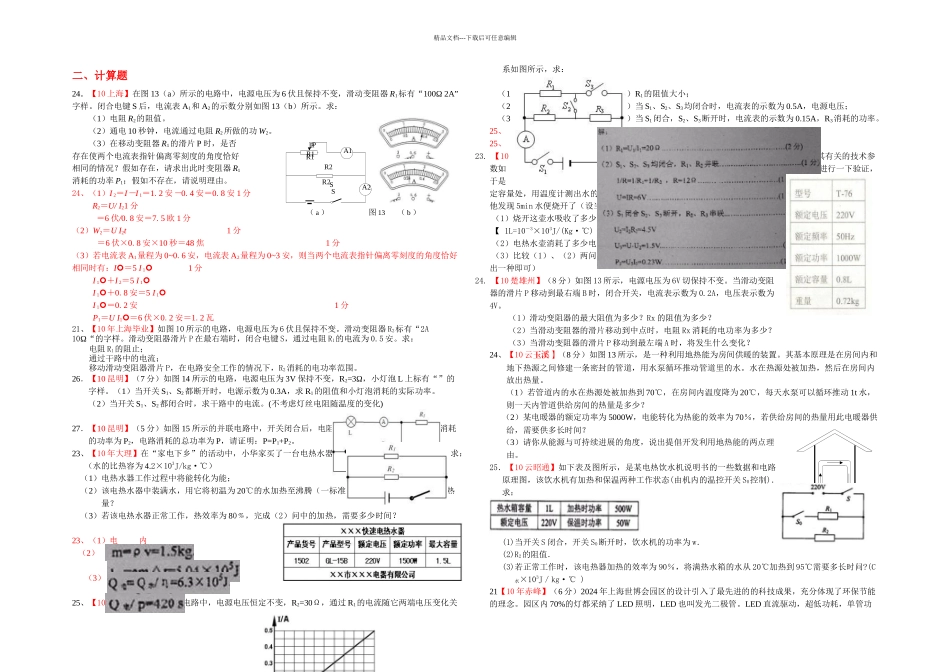

PA1A2R2R1（ a ） 图 13 （ b ）S PR1R2 S图 13精品文档---下载后可任意编辑二、计算题24．【10 上海】在图 13（a）所示的电路中，电源电压为 6 伏且保持不变，滑动变阻器 R1标有“100Ω 2A”字样。闭合电键 S 后，电流表 A1和 A2的示数分别如图 13（b）所示。求：（1）电阻 R2的阻值。（2）通电 10 秒钟，电流通过电阻 R2所做的功 W2。（3）在移动变阻器 R1的滑片 P 时，是否存在使两个电流表指针偏离零刻度的角度恰好相同的情况？假如存在，请求出此时变阻器 R1消耗的功率 P1；假如不存在，请说明理由。24、（1）I 2＝I－I 1＝1.2 安－0.4 安＝0.8 安 1 分R2＝U/ I21 分＝6 伏/0.8 安＝7.5 欧 1 分（2）W2＝U I2t 1 分＝6 伏×0.8 安×10 秒＝48 焦 1 分（3）若电流表 A1量程为 0~0.6 安，电流表 A2量程为 0~3 安，则当两个电流表指针偏离零刻度的角度恰好相同时有：I＝5 I 1 1 分I 1＋I 2＝5 I 1I 1＋0.8 安＝5 I 1I 1＝0.2 安 1 分P1＝U I1＝6 伏×0.2 安＝1.2 瓦 21、【10 年上海毕业】如图 10 所示的电路，电源电压为 6 伏且保持不变。滑动变阻器 R2标有“2A 10Ω“的字样。滑动变阻器滑片 P 在最右端时，闭合电键 S，通过电阻 R1的电流为 0.5 安。求：电阻 R1的阻止；通过干路中的电流；移动滑动变阻器滑片 P，在电路安全工作的情况下，R2消耗的电功率范围。26．【10 昆明】（7 分）如图 14 所示的电路，电源电压为 3V 保持不变，R2=3Ω，小灯泡 L 上标有“”的字样。（1）当开关 S1、S2都断开时，电源示数为 0.3A，求 R1的阻值和小灯泡消耗的实际功率。（2）当开关 S1、S2都闭合时，求干路中的电流。(不考虑灯丝电阻随温度的变化)27．【10 昆明】（5 分）如图 15 所示的并联电路中，开关闭合后，电阻 R1消耗的功率为 P1，电阻 R2消耗的功率为 P2，电路消耗的总功率为 P，请证明：P=P1+P2。23、【10 年大理】在“家电下乡”的活动中，小华家买了一台电热水器，电热水器的铭牌如下表所示，求：（水的比热容为 4.2×103J/kg·℃）（1）电热水器工作过程中将能转化为能；（2）该电热水器中装满水，用它将初温为 20℃的水加热至沸腾（一标准大气压下），水吸收了多少热量？（3）若该电热水器正常工作，热效率为 80﹪，完成（2）问中的加热，需要多少时间？23、（1）电 内 （2）（3）25、【10 年...
