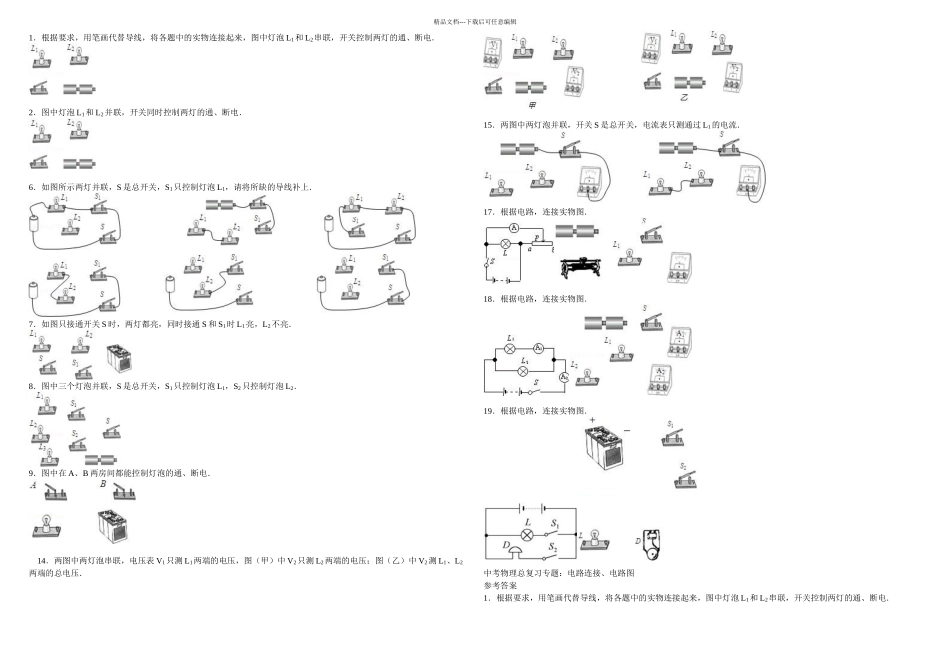

精品文档---下载后可任意编辑1．根据要求，用笔画代替导线，将各题中的实物连接起来，图中灯泡 L1和 L2串联，开关控制两灯的通、断电．2．图中灯泡 L1和 L2并联，开关同时控制两灯的通、断电．6．如图所示两灯并联，S 是总开关，S1只控制灯泡 L1，请将所缺的导线补上．7．如图只接通开关 S 时，两灯都亮，同时接通 S 和 S1时 L1亮，L2不亮．8．图中三个灯泡并联，S 是总开关，S1只控制灯泡 L1，S2只控制灯泡 L2．9．图中在 A、B 两房间都能控制灯泡的通、断电． 14．两图中两灯泡串联，电压表 V1只测 L1两端的电压，图（甲）中 V2只测 L2两端的电压；图（乙）中 V2测 L1、L2两端的总电压．15．两图中两灯泡并联，开关 S 是总开关，电流表只测通过 L1的电流．17．根据电路，连接实物图．18．根据电路，连接实物图．19．根据电路，连接实物图．中考物理总复习专题：电路连接、电路图参考答案1．根据要求，用笔画代替导线，将各题中的实物连接起来，图中灯泡 L1和 L2串联，开关控制两灯的通、断电．精品文档---下载后可任意编辑2．图中灯泡 L1和 L2并联，开关同时控制两灯的通、断电．6．如图所示两灯并联，S 是总开关，S1只控制灯泡 L1，请将所缺的导线补上．7．如图只接通开关 S 时，两灯都亮，同时接通 S 和 S1时 L1亮，L2不亮．8．图中三个灯泡并联，S 是总开关，S1只控制灯泡 L1，S2只控制灯泡 L2．9．图中在 A、B 两房间都能控制灯泡的通、断电．14．两图中两灯泡串联，电压表 V1只测 L1两端的电压，图（甲）中 V2只测 L2两端的电压；图（乙）中 V2测 L1、L2两端的总电压．15．两图中两灯泡并联，开关 S 是总开关，电流表只测通过 L1的电流．17．根据电路，连接实物图．18．根据电路，连接实物图．精品文档---下载后可任意编辑19．根据电路，连接实物图．
