中考物理电路与电路图专题训练VIP专享

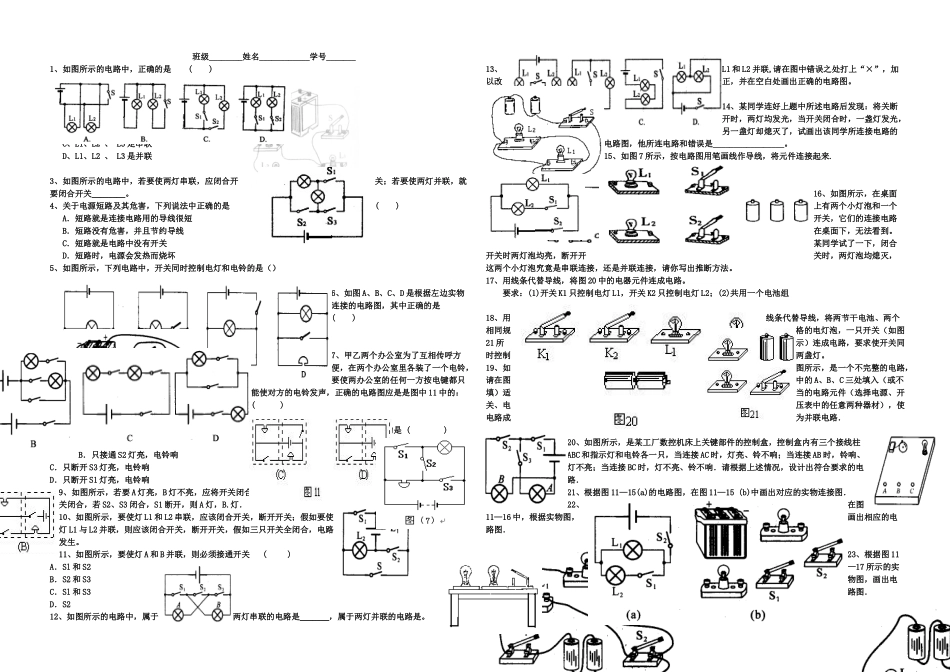

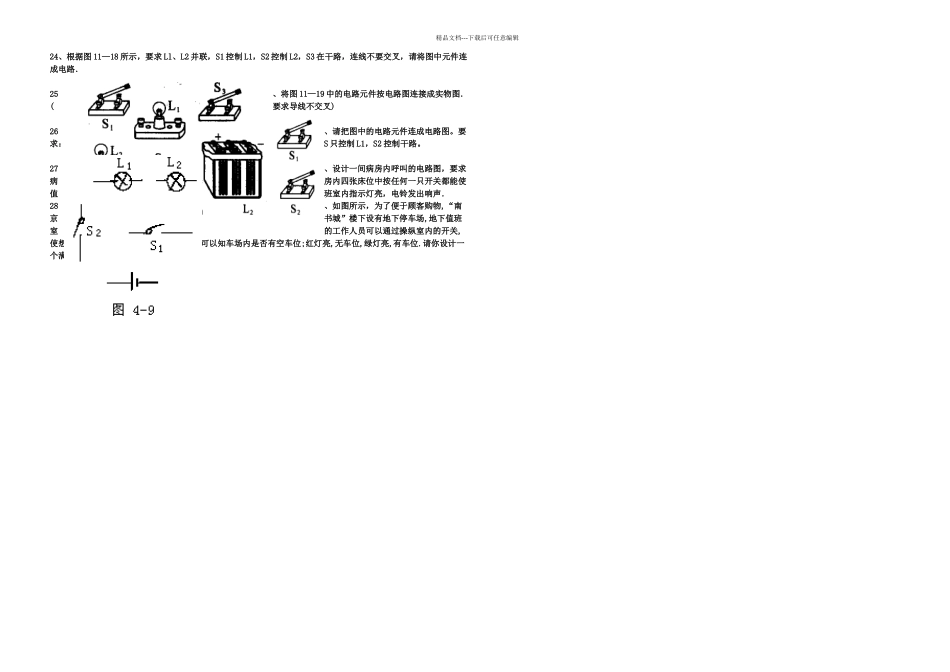

班级________姓名____________学号_______1、如图所示的电路中，正确的是 ( )2、分析图所示的实物连接电路，下列说法中正确的是 （）A、L1、L2 是串联 B、L1、L3 是串联 C、L1、L2 、 L3 是串联 D、L1、L2 、 L3 是并联3、如图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要闭合开关________。4、关于电源短路及其危害，下列说法中正确的是 ( ) A．短路就是连接电路用的导线很短 B．短路没有危害，并且节约导线 C．短路就是电路中没有开关 D．短路时，电源会发热而烧坏5、如图所示，下列电路中，开关同时控制电灯和电铃的是（）6、如图 A、B、C、D 是根据左边实物连接的电路图，其中正确的是 ( ) 7、甲乙两个办公室为了互相传呼方便，在两个办公室里各装了一个电铃，要使两办公室的任何一方按电键都只能使对方的电铃发声，正确的电路图应是是图中 11 中的： ( )8、如图(7)所示电路，以下说法正确的是 ( )A．只接通 S1 灯亮，电铃响B．只接通 S2 灯亮，电铃响C．只断开 S3 灯亮，电铃响D．只断开 S1 灯亮，电铃响9、如图所示，若要 A 灯亮，B 灯不亮，应将开关闭合，若要 B 灯亮 A 灯不亮，应将开关闭合，若 S2、S3 闭合，S1 断开，则 A 灯，B.灯．10、如图所示，要使灯 L1 和 L2 串联，应该闭合开关，断开开关；假如要使灯 L1 与 L2 并联，则应该闭合开关，断开开关，假如三只开关全闭合，电路发生。11、如图所示，要使灯 A 和 B 并联，则必须接通开关 ( )A．Sl 和 S2 B．S2 和 S3 C．Sl 和 S3 D．S2 12、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是。13、L1 和 L2 并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。14、某同学连好上题中所述电路后发现：将关断开时，两灯均发光，当开关闭合时，一盏灯发光，另一盏灯却熄灭了，试画出该同学所连接电路的电路图，他所连电路和错误是_________________。15、如图 7 所示，按电路图用笔画线作导线，将元件连接起来. 16、如图所示，在桌面上有两个小灯泡和一个开关，它们的连接电路在桌面下，无法看到。某同学试了一下，闭合开关时两灯泡均亮，断开开关时，两灯泡均熄灭，这两个小灯泡究竟是串联连接，还是并联连接，请你写出推断方法。17、用线条代替导线，将图 20 中的电器元件连成电路。 要求：(1)开关 K1 只控制电灯 L1，开关 K2...
