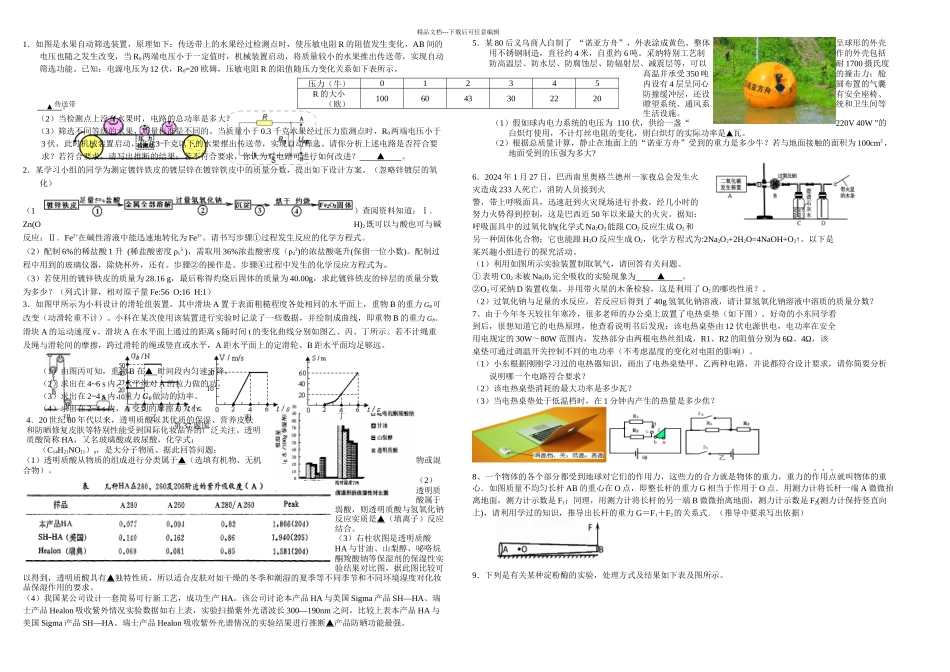

丁丙乙甲第 37 题图精品文档---下载后可任意编辑1．如图是水果自动筛选装置，原理如下：传送带上的水果经过检测点时，使压敏电阻 R 的阻值发生变化，AB 间的电压也随之发生改变，当 R0两端电压小于一定值时，机械装置启动，将质量较小的水果推出传送带，实现自动筛选功能
已知：电源电压为 12 伏，R0=20 欧姆，压敏电阻 R 的阻值随压力变化关系如下表所示
（2）当检测点上没有水果时，电路的总功率是多大
（3）筛选不同等级的水果，质量标准是不同的
当质量小于 0
3 千克水果经过压力监测点时，R0两端电压小于3 伏，此时机械装置启动，将 0
3 千克以下的水果推出传送带，实现自动筛选
请你分析上述电路是否符合要求
若符合要求，请写出推断的结果；若不符合要求，你认为对电路可进行如何改进
2．某学习小组的同学为测定镀锌铁皮的镀层锌在镀锌铁皮中的质量分数，提出如下设计方案
（忽略锌镀层的氧化）（1）查阅资料知道：Ⅰ．Zn(OH)2既可以与酸也可与碱反应；Ⅱ．Fe2+在碱性溶液中能迅速地转化为 Fe3+
请书写步骤①过程发生反应的化学方程式
（2）配制 6%的稀盐酸 1 升 (稀盐酸密度 ρ13 )，需取用 36%浓盐酸密度（ρ23)的浓盐酸毫升(保留一位小数)
配制过程中用到的玻璃仪器，除烧杯外，还有
步骤②的操作是
步骤④过程中发生的化学反应方程式为
（3）若使用的镀锌铁皮的质量为 28
16 g，最后称得灼烧后固体的质量为 40
00g，求此镀锌铁皮的锌层的质量分数为多少
（列式计算，相对原子量 Fe:56 O:16 H:1）3．如图甲所示为小科设计的滑轮组装置
其中滑块 A 置于表面粗糙程度各处相同的水平面上，重物 B 的重力 GB可改变（动滑轮重不计）
小科在某次使用该装置进行实验时记录了一些数据，并绘制成曲线，即重物 B 的重力 GB、滑块 A 的运动
