mbr污水处理工艺设计

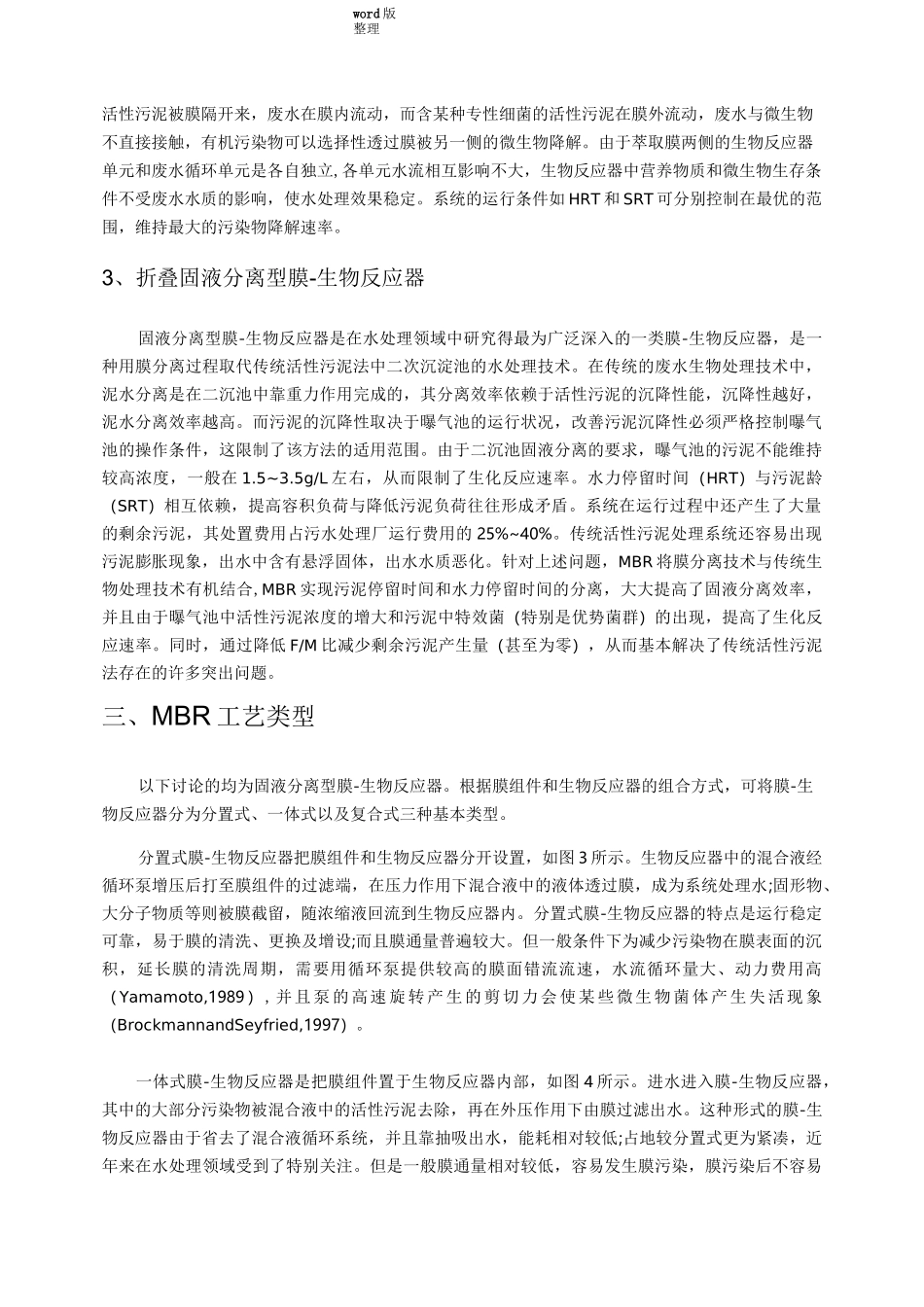

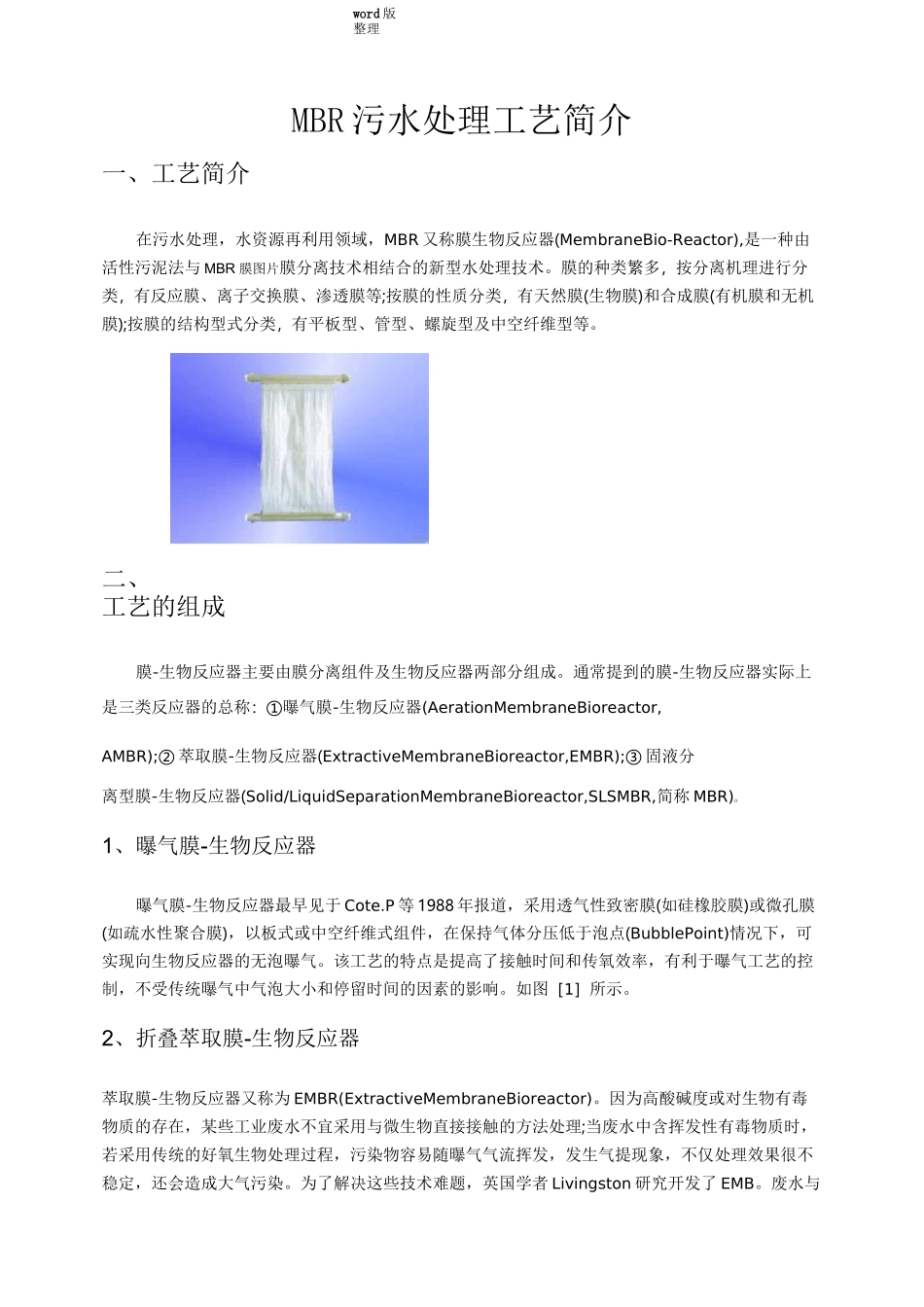

word 版整理MBR 污水处理工艺简介一、工艺简介在污水处理，水资源再利用领域，MBR 又称膜生物反应器(MembraneBio-Reactor),是一种由活性污泥法与 MBR 膜图片膜分离技术相结合的新型水处理技术。膜的种类繁多，按分离机理进行分类，有反应膜、离子交换膜、渗透膜等;按膜的性质分类，有天然膜(生物膜)和合成膜(有机膜和无机膜);按膜的结构型式分类，有平板型、管型、螺旋型及中空纤维型等。二、工艺的组成膜-生物反应器主要由膜分离组件及生物反应器两部分组成。通常提到的膜-生物反应器实际上是三类反应器的总称：①曝气膜-生物反应器(AerationMembraneBioreactor,AMBR);② 萃取膜-生物反应器(ExtractiveMembraneBioreactor,EMBR);③ 固液分离型膜-生物反应器(Solid/LiquidSeparationMembraneBioreactor,SLSMBR,简称 MBR)o1、曝气膜-生物反应器曝气膜-生物反应器最早见于 Cote.P 等 1988 年报道，采用透气性致密膜(如硅橡胶膜)或微孔膜(如疏水性聚合膜)，以板式或中空纤维式组件，在保持气体分压低于泡点(BubblePoint)情况下，可实现向生物反应器的无泡曝气。该工艺的特点是提高了接触时间和传氧效率，有利于曝气工艺的控制，不受传统曝气中气泡大小和停留时间的因素的影响。如图［1］所示。2、折叠萃取膜-生物反应器萃取膜-生物反应器又称为 EMBR(ExtractiveMembraneBioreactor)。因为高酸碱度或对生物有毒物质的存在，某些工业废水不宜采用与微生物直接接触的方法处理;当废水中含挥发性有毒物质时，若采用传统的好氧生物处理过程，污染物容易随曝气气流挥发，发生气提现象，不仅处理效果很不稳定，还会造成大气污染。为了解决这些技术难题，英国学者 Livingston 研究开发了 EMB。废水与word 版整理活性污泥被膜隔开来，废水在膜内流动，而含某种专性细菌的活性污泥在膜外流动，废水与微生物不直接接触，有机污染物可以选择性透过膜被另一侧的微生物降解。由于萃取膜两侧的生物反应器单元和废水循环单元是各自独立,各单元水流相互影响不大，生物反应器中营养物质和微生物生存条件不受废水水质的影响，使水处理效果稳定。系统的运行条件如 HRT 和 SRT 可分别控制在最优的范围，维持最大的污染物降解速率。3、折叠固液分离型膜-生物反应器固液分离型膜-生物反应器是在水处理领域中研究得最为广泛深入的一类膜-生物反应器，是一种用膜分离过程取代传统活性污泥法中二次沉淀池的水处理技术。在传统的废水生物处理技术中，泥水分离...
