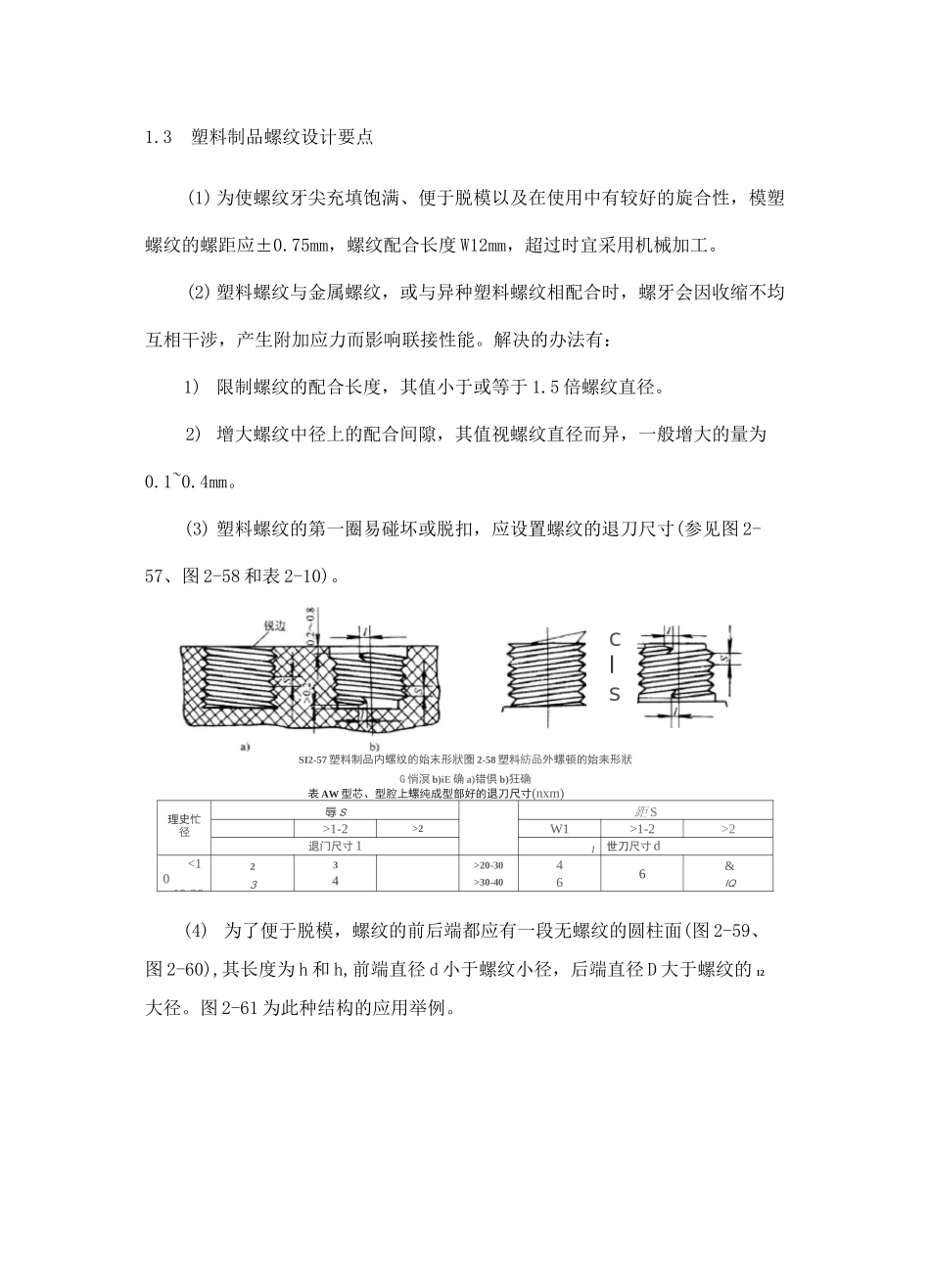

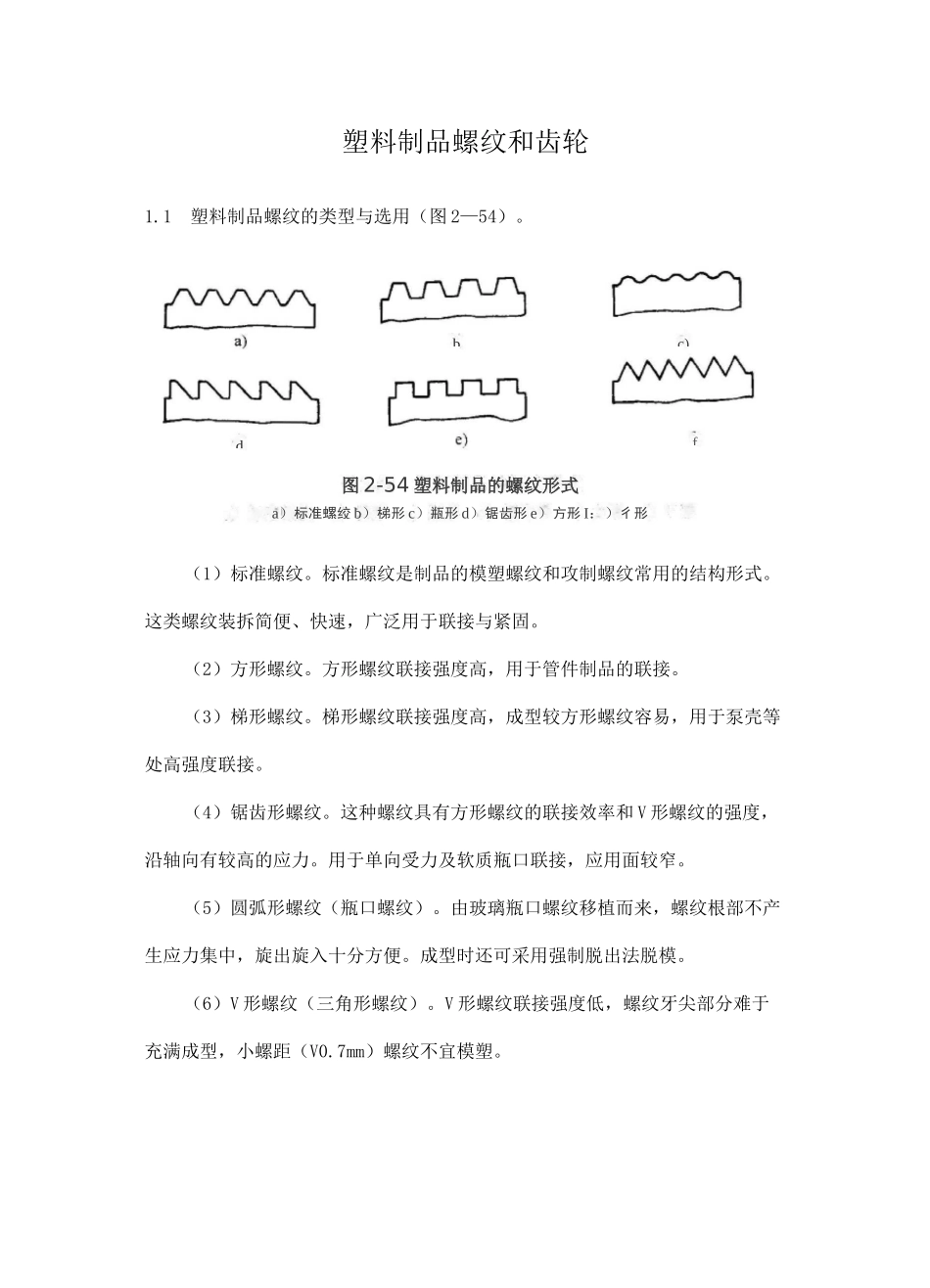

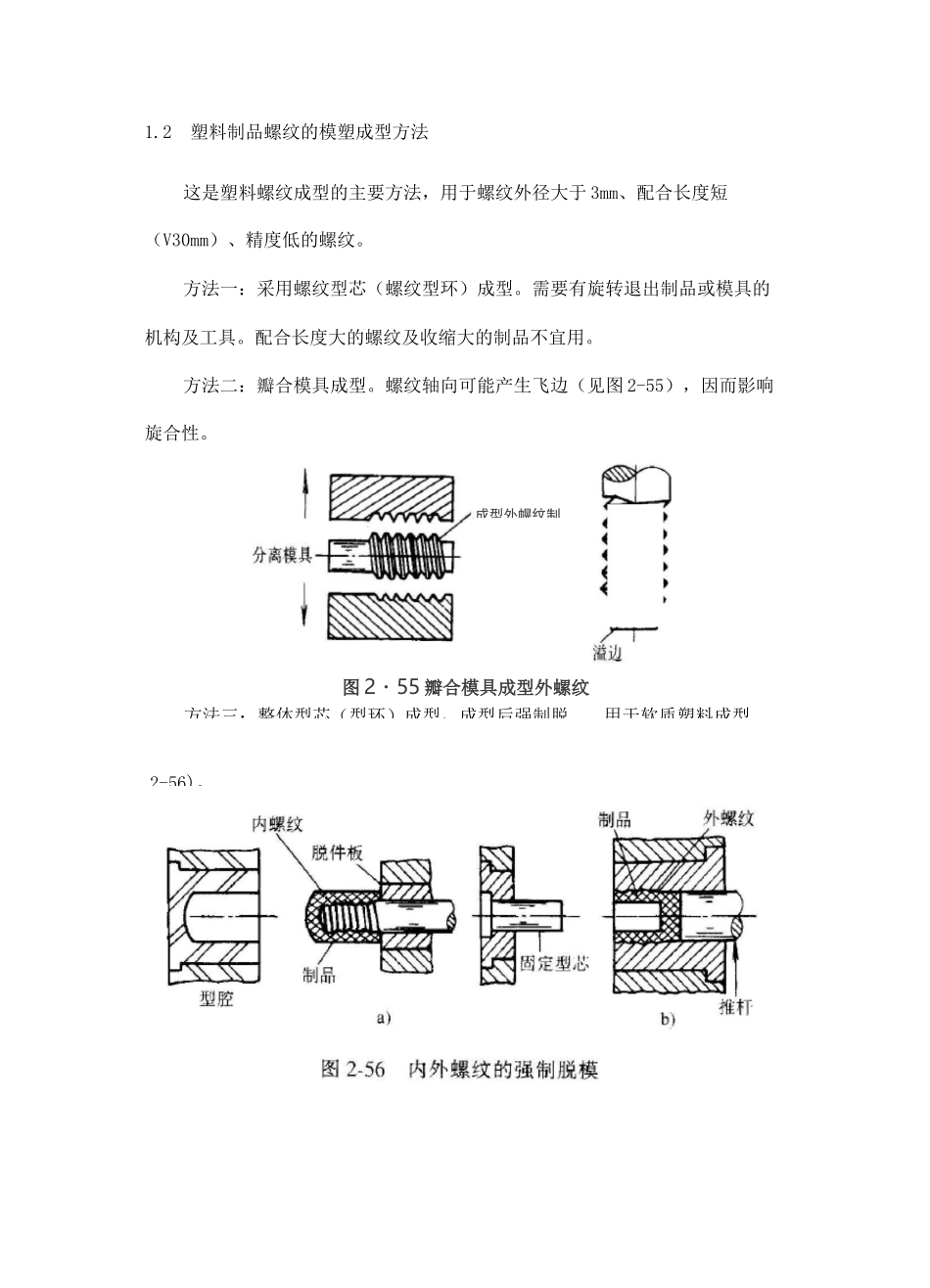

塑料制品螺纹和齿轮1.1塑料制品螺纹的类型与选用（图 2—54）。（1）标准螺纹。标准螺纹是制品的模塑螺纹和攻制螺纹常用的结构形式。这类螺纹装拆简便、快速，广泛用于联接与紧固。（2）方形螺纹。方形螺纹联接强度高，用于管件制品的联接。（3）梯形螺纹。梯形螺纹联接强度高，成型较方形螺纹容易，用于泵壳等处高强度联接。（4）锯齿形螺纹。这种螺纹具有方形螺纹的联接效率和 V 形螺纹的强度，沿轴向有较高的应力。用于单向受力及软质瓶口联接，应用面较窄。（5）圆弧形螺纹（瓶口螺纹）。由玻璃瓶口螺纹移植而来，螺纹根部不产生应力集中，旋出旋入十分方便。成型时还可采用强制脱出法脱模。（6）V 形螺纹（三角形螺纹）。V 形螺纹联接强度低，螺纹牙尖部分难于充满成型，小螺距（V0.7mm）螺纹不宜模塑。bfd图 2-54 塑料制品的螺纹形式a）标准螺绞 b）梯形 c）瓶形 d）锯齿形 e）方形 I：）彳形c)方法三：整体型芯（型环）成型，成型后强制脱用于软质塑料成型1.2塑料制品螺纹的模塑成型方法这是塑料螺纹成型的主要方法，用于螺纹外径大于 3mm、配合长度短（V30mm）、精度低的螺纹。方法一：采用螺纹型芯（螺纹型环）成型。需要有旋转退出制品或模具的机构及工具。配合长度大的螺纹及收缩大的制品不宜用。方法二：瓣合模具成型。螺纹轴向可能产生飞边（见图 2-55），因而影响旋合性。图 2・55 瓣合模具成型外螺纹成型外幌纹制2-56)。cls1.3塑料制品螺纹设计要点(1) 为使螺纹牙尖充填饱满、便于脱模以及在使用中有较好的旋合性，模塑螺纹的螺距应±0.75mm，螺纹配合长度 W12mm，超过时宜采用机械加工。(2) 塑料螺纹与金属螺纹，或与异种塑料螺纹相配合时，螺牙会因收缩不均互相干涉，产生附加应力而影响联接性能。解决的办法有：1) 限制螺纹的配合长度，其值小于或等于 1.5 倍螺纹直径。2) 增大螺纹中径上的配合间隙，其值视螺纹直径而异，一般增大的量为0.1~0.4mm。(3) 塑料螺纹的第一圈易碰坏或脱扣，应设置螺纹的退刀尺寸(参见图 2-57、图 2-58 和表 2-10)。SI2-57 塑料制品内螺纹的始末形狀圏 2-58 塑料紡品外螺顿的始耒形狀G 悄溟 b)iE 确 a)错倶 b)狂确表 AW 型芯、型腔上螺纯成型部好的退刀尺寸(nxm)理史忙径辱 S距 S>1-2>2W1>1-2>2退门尺寸 11世刀尺寸 d<10>10-202334>20-30>30-40466&IQ(4) 为了便于脱模，螺纹的前后端都应有一段无螺纹的圆柱面(图 2-59、图 2-60),其长度为 h 和 h,前...
